工控人家園 三菱工控論壇 請各位老師幫忙看看

qqw1212

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qqw1212的主題 / 回貼

樓主發表于: 2011-06-11 18:03

只看樓主 | 小中大

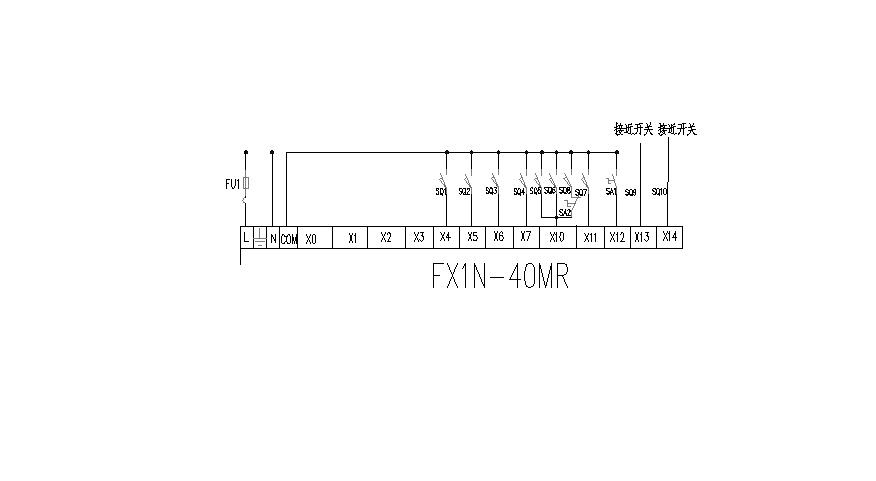

     請各位老師幫我看看圖1和圖2是否有問題，哪個圖片規范一點？

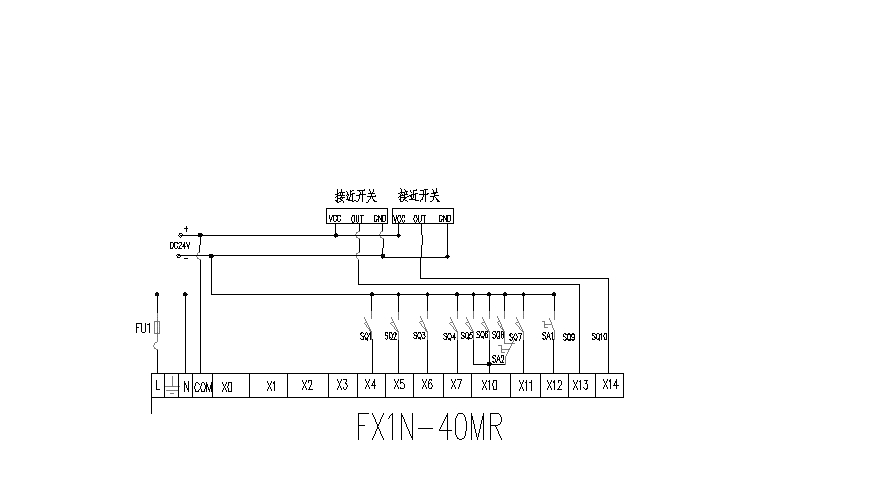

  圖2使用NPN接近開關，這樣接線有沒有問題？

  如果不行或者都不規范，應該怎樣畫，請各位老師多多指教，在此謝謝各位老師�。�

zhangxueping

級別: 探索解密

精華主題: 0
發帖數量: 22 個
工控威望: 122 點
下載積分: 603 分
在線時間: 6(小時)
注冊時間: 2011-03-24
最后登錄: 2016-11-19
查看zhangxueping的主題 / 回貼

1樓發表于: 2011-06-11 20:02

只看該作者 | 小中大

圖2比較實用

謝謝！

qqw1212

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qqw1212的主題 / 回貼

2樓發表于: 2011-06-11 21:02

只看該作者 | 小中大

謝謝！

numen

級別: 略有小成

精華主題: 0
發帖數量: 42 個
工控威望: 227 點
下載積分: 481 分
在線時間: 88(小時)
注冊時間: 2010-11-29
最后登錄: 2025-04-22
查看numen的主題 / 回貼

3樓發表于: 2011-06-12 01:05

只看該作者 | 小中大

圖片：

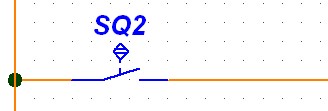

我目前用的接近開關符號（2線直流的）

wshwsh123tm

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wshwsh123tm的主題 / 回貼

4樓發表于: 2011-06-12 01:31

只看該作者 | 小中大

圖2的COM端應該接負極。
