用QJ71C24N讀取位移傳感器數據，軟件用GX Work2
初始化，設置讀連接請求和數據接收處理程序應該怎樣寫或注意些什么。
第一次用，看資料有點稀里糊涂的。

wanwh

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 206 點
下載積分: 3930 分
在線時間: 106(小時)
注冊時間: 2009-09-14
最后登錄: 2023-03-21
查看wanwh的主題 / 回貼

1樓發表于: 2012-05-16 06:00

只看該作者 | 小中大

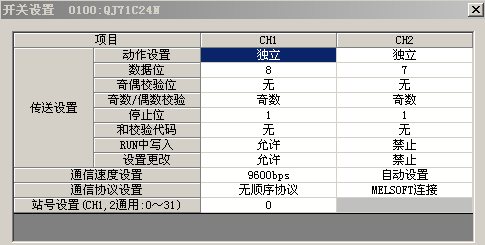

通過編程編程軟件對QJ71C24N的5個通信開關設定，232-設定1#、2#號，485-設定3#、4#，開關內容包含通信速率、傳輸格式以及傳輸協議。

luoyingdong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 306 點
下載積分: 1203 分
在線時間: 103(小時)
注冊時間: 2011-06-27
最后登錄: 2024-11-22
查看luoyingdong的主題 / 回貼

2樓發表于: 2012-05-16 14:04

只看該作者 | 小中大

1)先設定開關內容

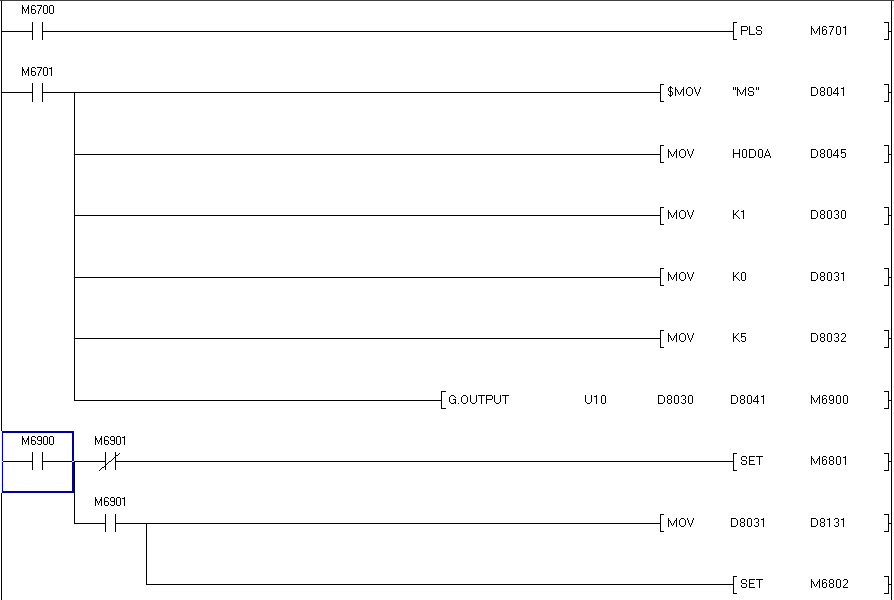

2)傳送字串給傳感器，類似下方指令

(**********  Sending Frame **************)
    send_control_data[0]:=1;
    send_control_data[2]:=8 ;
    G_OUTPUT(TRUE, nModule_Add_C24, send_control_data, send_frame[0], send_result);

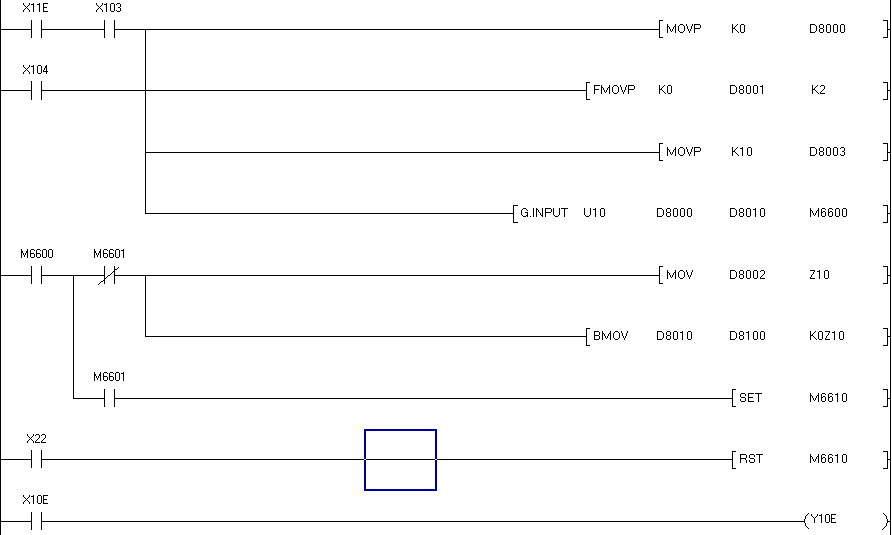

3)接收傳感器回來的內容，用下方指令

    recv_control_data[0]:=1;
    recv_control_data[3]:=20;
    G_INPUT(TRUE, nModule_Add_C24, recv_control_data, recv_frame[0], recv_result);

4)分析收到的內容，即可得到你要的資料
