樓主發表于: 2012-07-09 20:30

只看樓主 | 小中大

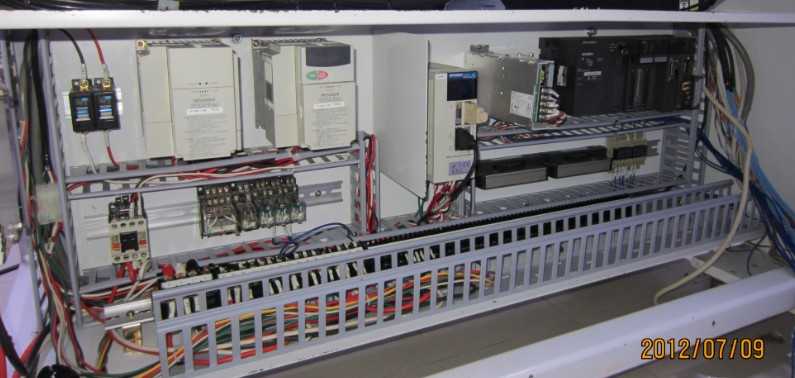

圖片：

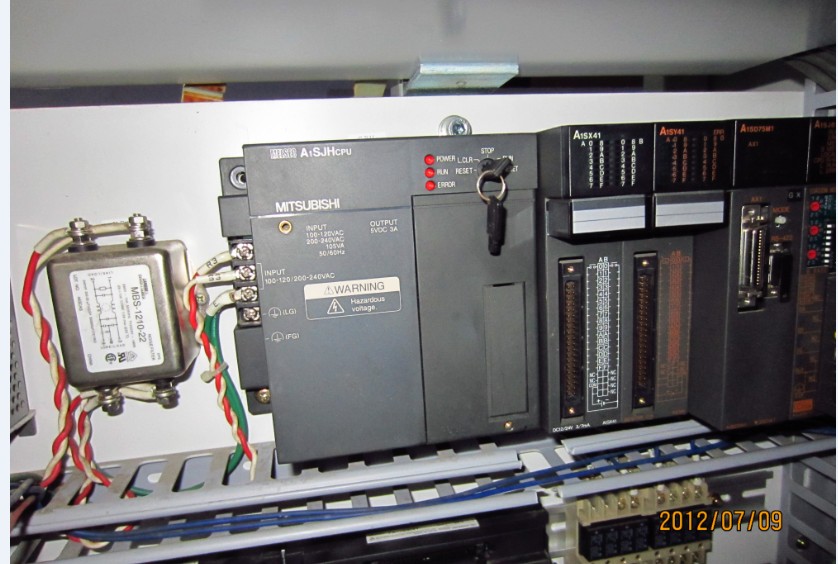

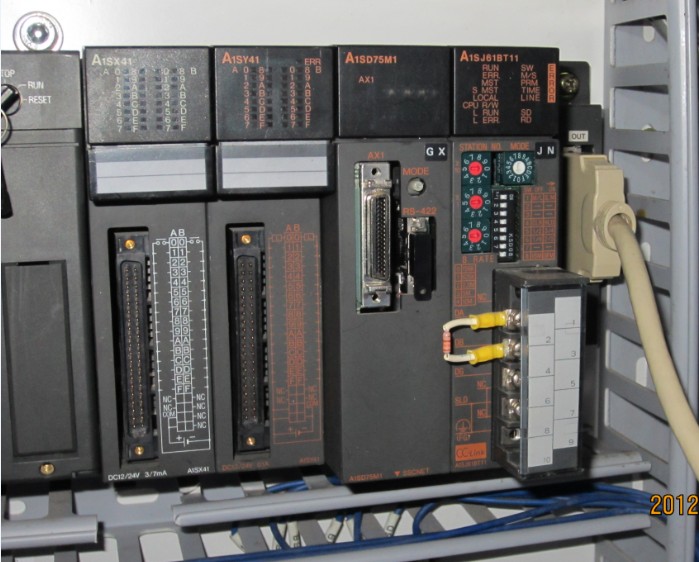

三菱A系列 CPU,一個定位模塊AD75M1，控制一個絕對式伺服。
CC-LINK模塊與兩個變頻器通訊，控制啟停頻率。
這個定位模塊如何使用，有什么技巧沒？絕對式的伺服位置是如何確定，連這個定位模塊就能確定位置了嗎？馬達沒有控制面板如何設置參數，是否要用軟件來設置？

CC-LINK模塊與變頻器通訊如何設置來通訊，如何控制啟停和頻率改變？
以上大家有類似控制做過沒，第一次用絕對式的伺服和CC-LINK模塊，具體怎么用呀？

mailhcl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 133 點
下載積分: 1665 分
在線時間: 10(小時)
注冊時間: 2012-04-06
最后登錄: 2012-10-10
查看mailhcl的主題 / 回貼

1樓發表于: 2012-07-10 09:18

只看該作者 | 小中大

我知道FX2N的cc-link模塊都是用to from指令來通信的，看看你用的模塊手冊吧，其他不知道

fgc536

ＤＣＳ、ＰＬＣ

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 557 個
工控威望: 1103 點
下載積分: 1429 分
在線時間: 36(小時)
注冊時間: 2007-01-12
最后登錄: 2017-12-23
查看fgc536的主題 / 回貼

2樓發表于: 2012-07-10 11:17

只看該作者 | 小中大

這個好像有過案例!!自己找找........

要贏別人，先贏自己！

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1284 個
工控威望: 7634 點
下載積分: 1278 分
在線時間: 2667(小時)
注冊時間: 2007-03-21
最后登錄: 2025-04-28
查看烏龜船長的主題 / 回貼

3樓發表于: 2012-07-10 21:44

只看該作者 | 小中大

CC-LINK模塊與變頻器通訊如何設置來通訊，如何控制啟停和頻率改變？
-----------------------------------------------
你看下變頻器網絡模塊是什么型號的，有fr-a5NC ，和FR-A7NC，區別是前者用TO,FROM寫HZ數,,,,,后者用MOV 寫HZ數就行了。電機正反轉，高低速度還是用Y。但是你要先分配好遠程IO 和數據區
