工控人家園 三菱工控論壇 高人指點一下，高速計數器問題，謝謝，很急�。�！

yl116645

級別: 探索解密

精華主題: 0
發帖數量: 30 個
工控威望: 168 點
下載積分: 611 分
在線時間: 21(小時)
注冊時間: 2011-12-10
最后登錄: 2025-03-31
查看yl116645的主題 / 回貼

樓主發表于: 2012-09-24 22:01

只看樓主 | 小中大

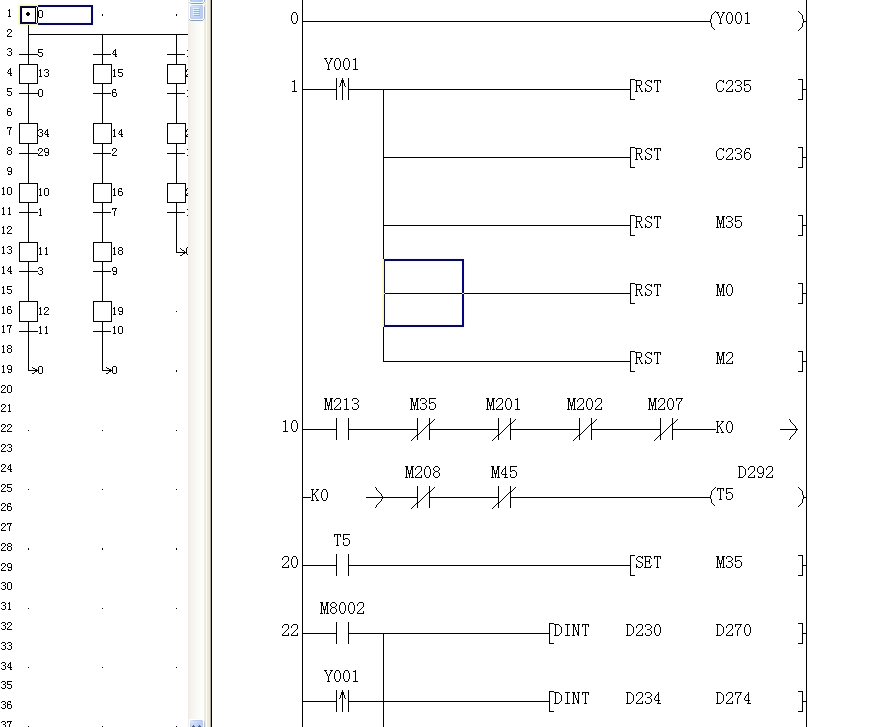

描述：Y1復位了C235，C236，M0，M2
圖片：

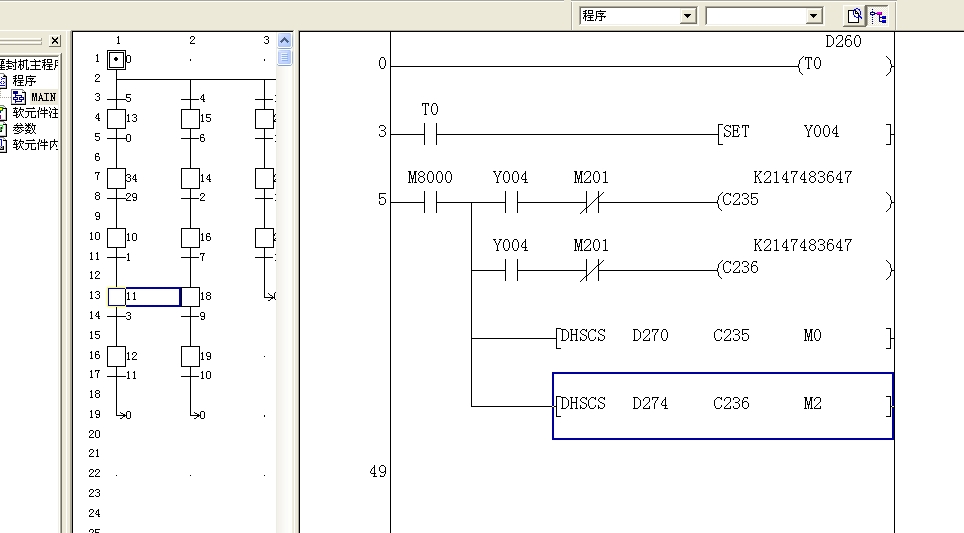

描述：Y4接通，高速計數器C235，C236開始工作
圖片：

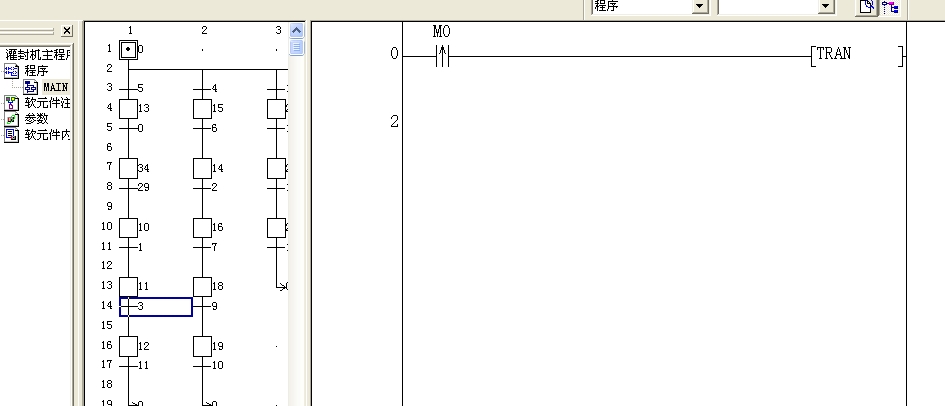

描述：計數值與設定值D270，D274比較，M0接通進入下一步
圖片：

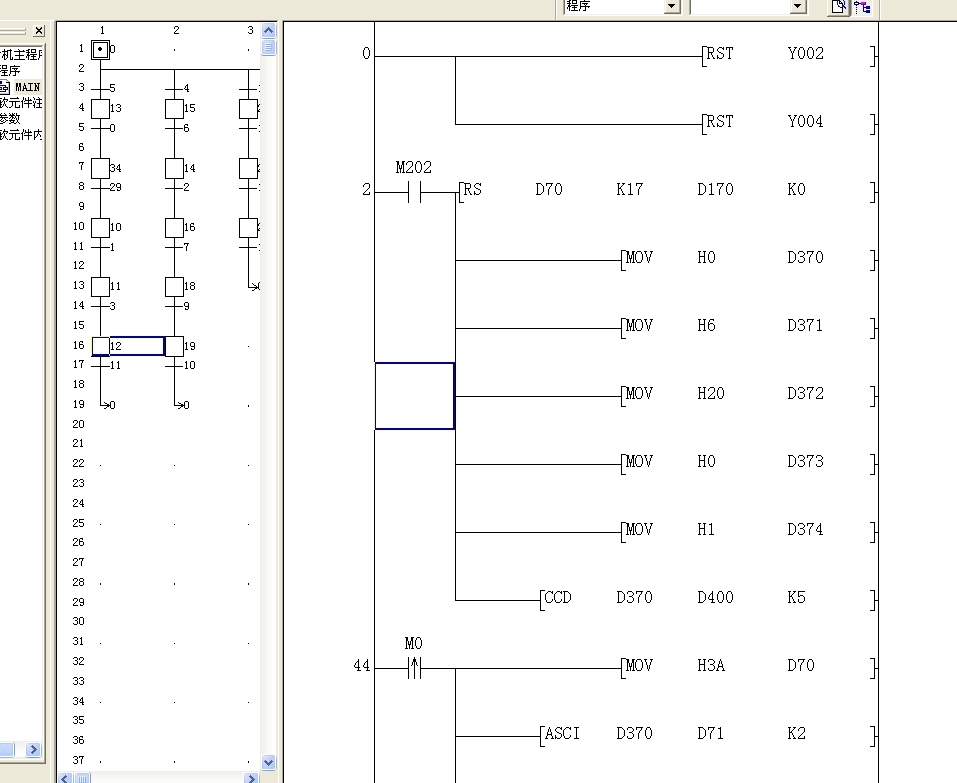

描述：M202做RS發送準備，M0做發送脈沖，M8122有寫。
圖片：

請高人指點，為什么拉電復位后第一次運行都可以，第二次就不能穩定運行，要么是C235或者C236記過了頭沒有動作，要么就是動作到了下一步不發送數據給變頻器。

yl116645

級別: 探索解密

精華主題: 0
發帖數量: 30 個
工控威望: 168 點
下載積分: 611 分
在線時間: 21(小時)
注冊時間: 2011-12-10
最后登錄: 2025-03-31
查看yl116645的主題 / 回貼

1樓發表于: 2012-09-25 09:34

只看該作者 | 小中大

找到原因了，呵呵，主要原因是高速計數器頻率太高，M0上升沿脈沖很短，導致系統不穩定。后面加LD M0 OUT PLS M20 ,使用M20作為轉移條件一切正常，非常穩定。

本帖最近評分記錄：

下載積分:+2(wsir123) 好貼！
