樓主發表于: 2012-08-12 12:19

只看樓主 | 小中大

plc接線圖_FX2N__必背.doc (44 K) 下载次数:228 如何跟據梯形圖來實物接線！
單看電路圖還可以接！換了梯形圖我就不太會了！！特別是輸出點是如何接線的！
大家能祥細的說說嘛！！！謝謝！
下面我上傳了附件，請大家指教一下！
為什么要接380伏呢！要是380伏又是怎么接法呢！！
220伏又怎么接呢！！

kao2012

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 194 點
下載積分: 5583 分
在線時間: 50(小時)
注冊時間: 2012-06-03
最后登錄: 2013-08-05
查看kao2012的主題 / 回貼

1樓發表于: 2012-08-12 20:55

只看該作者 | 小中大

其實這不難
PLC 輸出端都有分區(COM1/COM2/COM3
可以看一下你的接點都有分開
假設你380V(一端)接COM1 那你的另一條380V的線)就要接在輸出接點(YXX)就要在COM1的那部分
如果你還要接220V 那你220V就要接到另外一個COM點上面然後另一個電源線接到你的對應的Y輸出點上

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

2樓發表于: 2012-08-13 12:40

只看該作者 | 小中大

其實PLC輸出是以繼電器、晶體管、可控硅形式輸出的。
以繼電器為例，各輸出是PLC內部觸點（常開）的輸出。一些COM只是為了方便博接不同類型電壓等級而設置的，如果系統內電壓等級一致，則，允許將各COM連接在一起。
各輸出點與對應的PLC內部是一致的。

xhwcyzy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 236 點
下載積分: 1970 分
在線時間: 55(小時)
注冊時間: 2007-05-16
最后登錄: 2021-01-18
查看xhwcyzy的主題 / 回貼

3樓發表于: 2012-08-16 20:43

只看該作者 | 小中大

最好PLC輸出接24V小繼電器，然后繼電器在帶380V或220V線圈，這樣才保險

suiyaowen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 92 個
工控威望: 251 點
下載積分: 6742 分
在線時間: 148(小時)
注冊時間: 2009-02-27
最后登錄: 2023-04-26
查看suiyaowen的主題 / 回貼

4樓發表于: 2012-08-21 07:21

只看該作者 | 小中大

4樓說得對，我們生產線全是這樣接線。輸出接小繼電器，然后繼電器觸點接接觸器和較大的繼電器。

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1283 個
工控威望: 7633 點
下載積分: 1276 分
在線時間: 2666(小時)
注冊時間: 2007-03-21
最后登錄: 2025-04-23
查看烏龜船長的主題 / 回貼

5樓發表于: 2012-08-21 10:10

只看該作者 | 小中大

頂樓上，行業通常做法

小橋流水

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 164 點
下載積分: 587 分
在線時間: 3(小時)
注冊時間: 2009-09-11
最后登錄: 2014-05-22
查看小橋流水的主題 / 回貼

6樓發表于: 2012-08-27 22:27

只看該作者 | 小中大

對這樣不容易造成PLC觸點的燒壞

朱仔520

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 132 點
下載積分: 1903 分
在線時間: 12(小時)
注冊時間: 2012-08-29
最后登錄: 2022-12-12
查看朱仔520的主題 / 回貼

7樓發表于: 2012-08-29 12:25

只看該作者 | 小中大

4樓說得對，這樣接保險，即使輸出負載有短路也不會損壞PLC接點

lf594390325

學無止境

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 133 個
工控威望: 259 點
下載積分: 1312 分
在線時間: 39(小時)
注冊時間: 2012-05-08
最后登錄: 2022-10-08
查看lf594390325的主題 / 回貼

8樓發表于: 2012-08-29 21:28

只看該作者 | 小中大

4樓正解

jiaonan

加油

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 182 點
下載積分: 1054 分
在線時間: 43(小時)
注冊時間: 2011-02-24
最后登錄: 2023-05-26
查看jiaonan的主題 / 回貼

9樓發表于: 2012-10-22 23:58

只看該作者 | 小中大

四樓是一貫接法

shanguqf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 237 點
下載積分: 7414 分
在線時間: 77(小時)
注冊時間: 2012-07-27
最后登錄: 2017-09-08
查看shanguqf的主題 / 回貼

10樓發表于: 2012-10-23 17:30

只看該作者 | 小中大

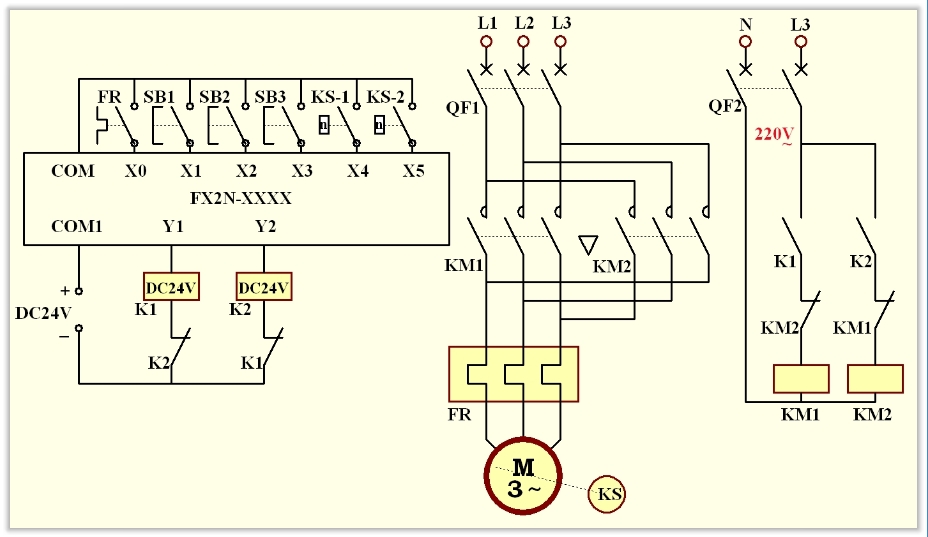

按照四樓介紹的接線方式
附圖：

K1、K2：小型直流繼電器；
KM1、KM2：交流接觸器。
僅供參考。

[ 此帖被shanguqf在2012-10-23 18:47重新編輯 ]

shanguqf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 237 點
下載積分: 7414 分
在線時間: 77(小時)
注冊時間: 2012-07-27
最后登錄: 2017-09-08
查看shanguqf的主題 / 回貼

11樓發表于: 2012-10-23 17:42

只看該作者 | 小中大

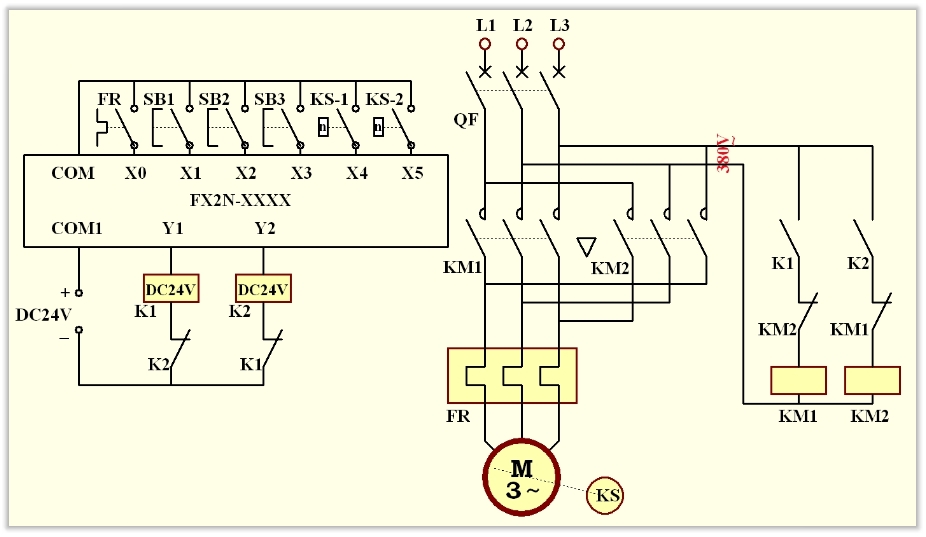

交流單相220v：

K1、K2：小型直流繼電器；
KM1、KM2：交流接觸器。
僅供參考。

[ 此帖被shanguqf在2012-10-23 18:48重新編輯 ]
