樓主發表于: 2013-05-21 10:13

只看樓主 | 小中大

圖片：

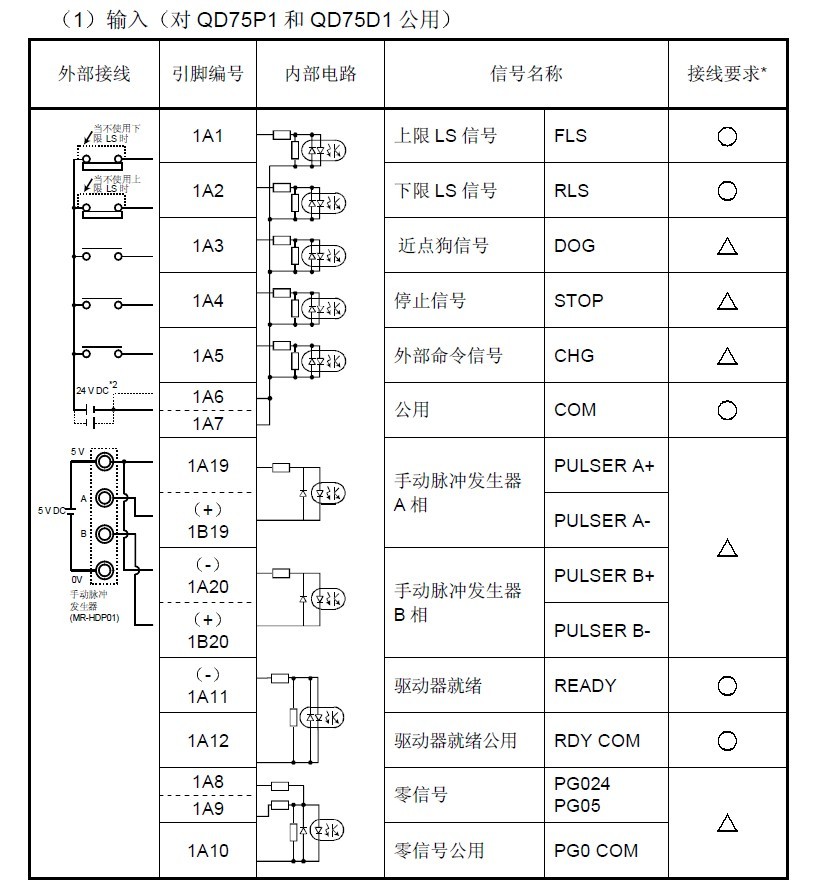

如圖，最下端零點信號是接 24V電源還是5V的呢昨天接線模塊冒煙了，，，但資料應該沒錯吧？

做工控，做人生

hgmgwe

級別: 論壇先鋒

精華主題: 0
發帖數量: 698 個
工控威望: 1911 點
下載積分: 10725 分
在線時間: 913(小時)
注冊時間: 2007-12-01
最后登錄: 2025-04-25
查看hgmgwe的主題 / 回貼

1樓發表于: 2013-05-21 17:45

只看該作者 | 小中大

用24V就是 10 腳和8腳
5V 10腳和9腳

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

2樓發表于: 2013-05-21 19:53

只看該作者 | 小中大

可以說下接線要求一欄中O 和 △分別代表什么要求嗎？

寒冰2008

級別: 探索解密

精華主題: 0
發帖數量: 81 個
工控威望: 179 點
下載積分: 947 分
在線時間: 29(小時)
注冊時間: 2010-08-27
最后登錄: 2024-10-08
查看寒冰2008的主題 / 回貼

3樓發表于: 2013-05-21 21:32

只看該作者 | 小中大

O 符號意思是需要接線

三角形符號意思是按照需要接線

正負極都可以連接到公用端 COM

renjiawonder

級別: 家園�？�

精華主題: 0
發帖數量: 475 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的主題 / 回貼

4樓發表于: 2013-05-27 16:11

只看該作者 | 小中大

"用24V就是 10 腳和8腳
5V 10腳和 9腳"
那么，不是共用 10腳接陰極？
不知道我的理解對否？
