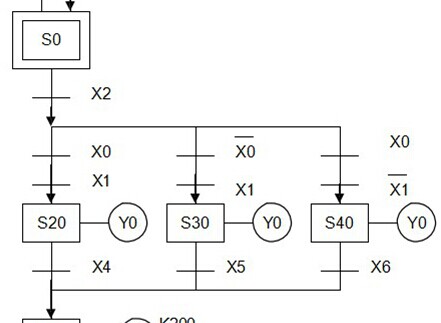

我不知道怎么寫S0到X2在到后面的選擇順序了。

  就是說0步到后面的選擇順序怎么寫。

0步就是X2 ，但是后面的沒有輸出線圈啊。

  我接不上來了，就是說方塊4該怎么寫。

  后面的選擇順序都必須經過X2 ，X2后面的方塊4 里面的內容該怎寫，或者有沒方法取消掉方塊4，直接到后面的選擇順序。

我寫來寫去寫成這樣了，我想肯定錯，但不知道怎么該、

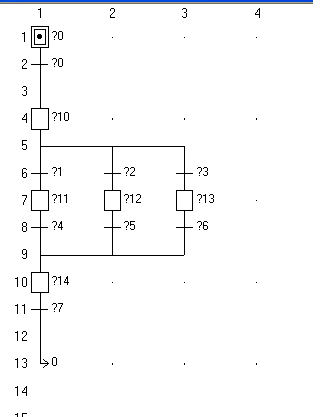

第一個圖塊0后面是轉移X2，X2后面應該還有一個塊的，然后轉移0條件滿足到塊20，轉移1條件滿足到塊30，轉移2條件滿足到塊40。屬選擇分支結構。

引用

引用第1樓youtuo于2014-06-03 09:46發表的  :
我寫來寫去寫成這樣了，我想肯定錯，但不知道怎么該、

判斷式
               X2         X0      X1
0 =    ------||---------||-------||-------------[  TRAN    ]

               X2         X0      X1
1 =    ------||---------|/|-------||-------------[  TRAN   ]

               X2         X0      X1
2=    ------||---------||-------|/|-------------[  TRAN ]

那個最上面的順序圖0后面沒有快了。我就是不知道后面沒有快的時候該怎么寫。
