工控人家園 三菱工控論壇 這樣的以太網組網方案，可行嗎？

vitalityboy

級別: 略有小成

精華主題: 0
發帖數量: 67 個
工控威望: 223 點
下載積分: 5485 分
在線時間: 71(小時)
注冊時間: 2013-09-23
最后登錄: 2025-03-01
查看vitalityboy的主題 / 回貼

樓主發表于: 2017-08-05 11:35

只看樓主 | 小中大

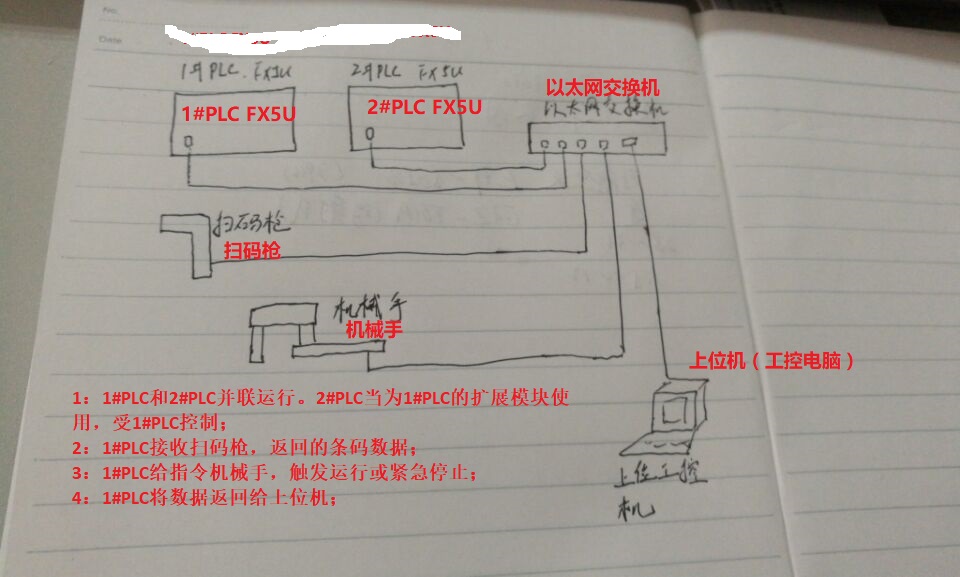

圖片：

1：1#PLC和2#PLC并聯運行。2#PLC當為1#PLC的擴展模塊使用，受1#PLC控制；
2：1#PLC接收掃碼槍，返回的條碼數據；
3：1#PLC給指令機械手，觸發運行或緊急停止；
4：1#PLC將數據返回給上位機；
請問，以上的方案可行嗎？

天瀑1991

級別: 探索解密

精華主題: 0
發帖數量: 25 個
工控威望: 157 點
下載積分: 548 分
在線時間: 587(小時)
注冊時間: 2014-03-19
最后登錄: 2025-04-29
查看天瀑1991的主題 / 回貼

1樓發表于: 2017-08-05 11:51

只看該作者 | 小中大

兩臺PLC之間可以使用5U的485串口做，使用簡易PLC鏈接功能

vitalityboy

級別: 略有小成

精華主題: 0
發帖數量: 67 個
工控威望: 223 點
下載積分: 5485 分
在線時間: 71(小時)
注冊時間: 2013-09-23
最后登錄: 2025-03-01
查看vitalityboy的主題 / 回貼

2樓發表于: 2017-08-05 13:41

只看該作者 | 小中大

引用
引用第1樓天瀑1991于2017-08-05 11:51發表的 :
兩臺PLC之間可以使用5U的485串口做，使用簡易PLC鏈接功能

但用簡易PLC鏈接功能，兩PLC間只有8個數據寄存器可以數據共享。可能不夠

rockey

級別: 略有小成

精華主題: 0
發帖數量: 327 個
工控威望: 495 點
下載積分: 45917 分
在線時間: 1218(小時)
注冊時間: 2008-11-24
最后登錄: 2025-05-05
查看rockey的主題 / 回貼

3樓發表于: 2017-08-06 21:29

只看該作者 | 小中大

實時性不高的話可以分時傳送

kiwso

級別: 略有小成

精華主題: 0
發帖數量: 306 個
工控威望: 411 點
下載積分: 2699 分
在線時間: 356(小時)
注冊時間: 2011-05-19
最后登錄: 2025-05-05
查看kiwso的主題 / 回貼

4樓發表于: 2017-08-06 21:41

只看該作者 | 小中大

樓主只是構建了硬件層

那么軟件層呢？

PLC和PLC間  PLC鏈路？
PLC和掃描槍  套接字？
PLC和電缸     EtherNet/IP？
