哪位有沒有用過三菱L系列內置以太網與電腦通訊，我在電腦上安裝的是網絡調試助手。
在IP地址、端口都設置正確的情況下，總共試過下面方法：
1、PLC設置為TCP，soket，active或unpssive；
2、網絡調試助手設置為servo或Client；
3、后來又改成udp傳輸

使用抓包的方法，未發現PLC的IP地址，要么就是一些奇怪IP地址--------搞了好久都不得其門而入！
哪位大蝦提供提供建議，非常非常感謝！！！！！

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3452 個
工控威望: 20991 點
下載積分: 32463 分
在線時間: 1795(小時)
注冊時間: 2010-01-03
最后登錄: 2025-04-29
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2017-08-29 21:31

只看該作者 | 小中大

一個服務器，一個客戶端
客戶端申請連接
連接上后再發送數塊

自動化單機，生產線，項目編程調試！

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 75822 分
在線時間: 1002(小時)
注冊時間: 2013-07-19
最后登錄: 2025-04-27
查看gz000525的主題 / 回貼

2樓發表于: 2017-08-30 08:51

只看該作者 | 小中大

樓主留言：

剛才試了下，還是不對---網絡調試助手連接不上；
麻煩幫我看看我這樣對不對：
1、我使用USB連接PLC，PLC型號為L06CPU-CM；

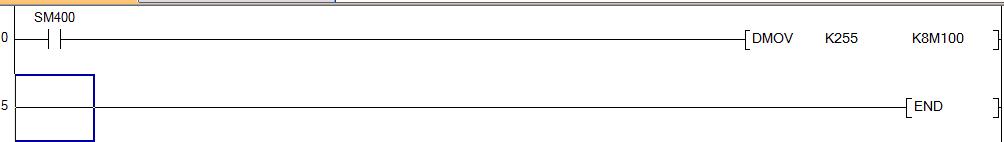

2、寫程序（一句話:DMOV K255 K8M100）；

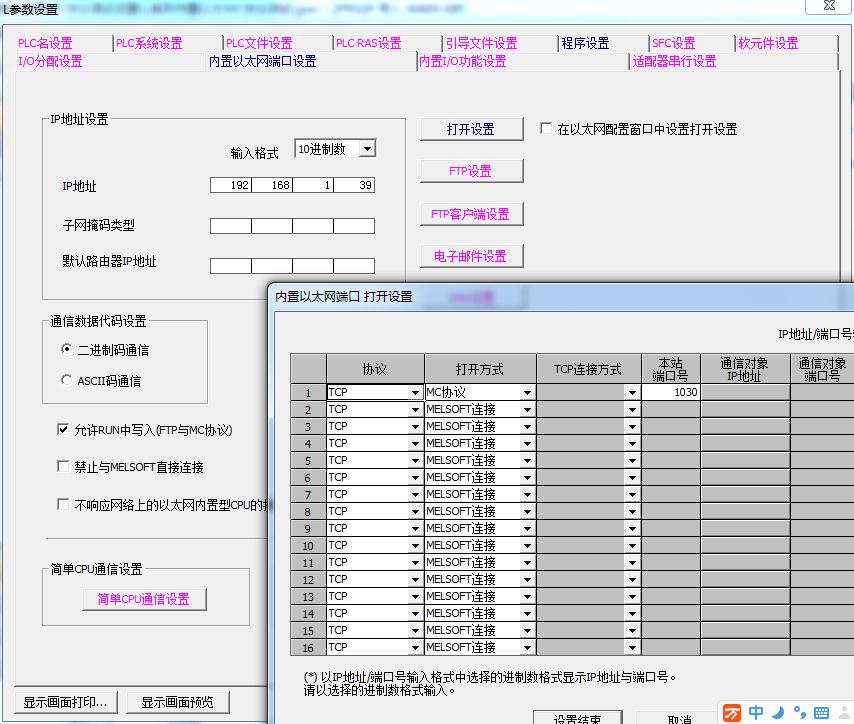

3、設置PLC參數->內置以太網設置->打開設置，設置IP地址、MC、端口；
4、轉換程序；
5、PLC寫入；
6、PLC重新上電

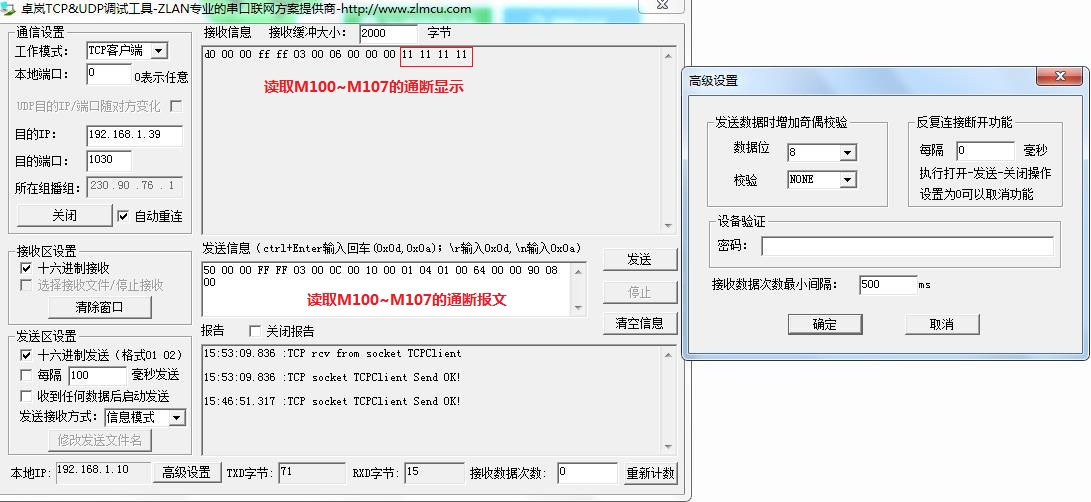

上位機軟件我也下了個卓嵐的，設置和圖片中一樣（IP，端口等于PLC是對應的）

但是完成后，打開后，“發送”按鈕是灰色的，另外，PLC的“Err”指示燈是紅色的
