工控人家園 三菱工控論壇 編碼器PLC用高速計數器C235測量線速問題。

王志橋

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 250 個
工控威望: 771 點
下載積分: 6958 分
在線時間: 601(小時)
注冊時間: 2010-07-23
最后登錄: 2025-01-24
查看王志橋的主題 / 回貼

樓主發表于: 2017-09-23 13:53

只看樓主 | 小中大

1、編碼器一圈是1000個脈沖。2、傳動軸直徑：200MM。3、傳動軸快慢是電位器控制。4、求線速每分鐘多少米？有沒有朋友編碼器測量線速，公式怎么計算？

673847508

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 165 點
下載積分: 1758 分
在線時間: 15(小時)
注冊時間: 2013-05-10
最后登錄: 2024-01-23
查看673847508的主題 / 回貼

1樓發表于: 2017-09-23 15:14

只看該作者 | 小中大

感覺最笨的辦法是先算出周長，然后脈沖數除以周長乘以時間等于速度。

money11

教養體現細節.細節展示素質.

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 174 個
工控威望: 345 點
下載積分: 1195 分
在線時間: 132(小時)
注冊時間: 2007-11-19
最后登錄: 2025-04-26
查看money11的主題 / 回貼

2樓發表于: 2017-09-25 10:59

只看該作者 | 小中大

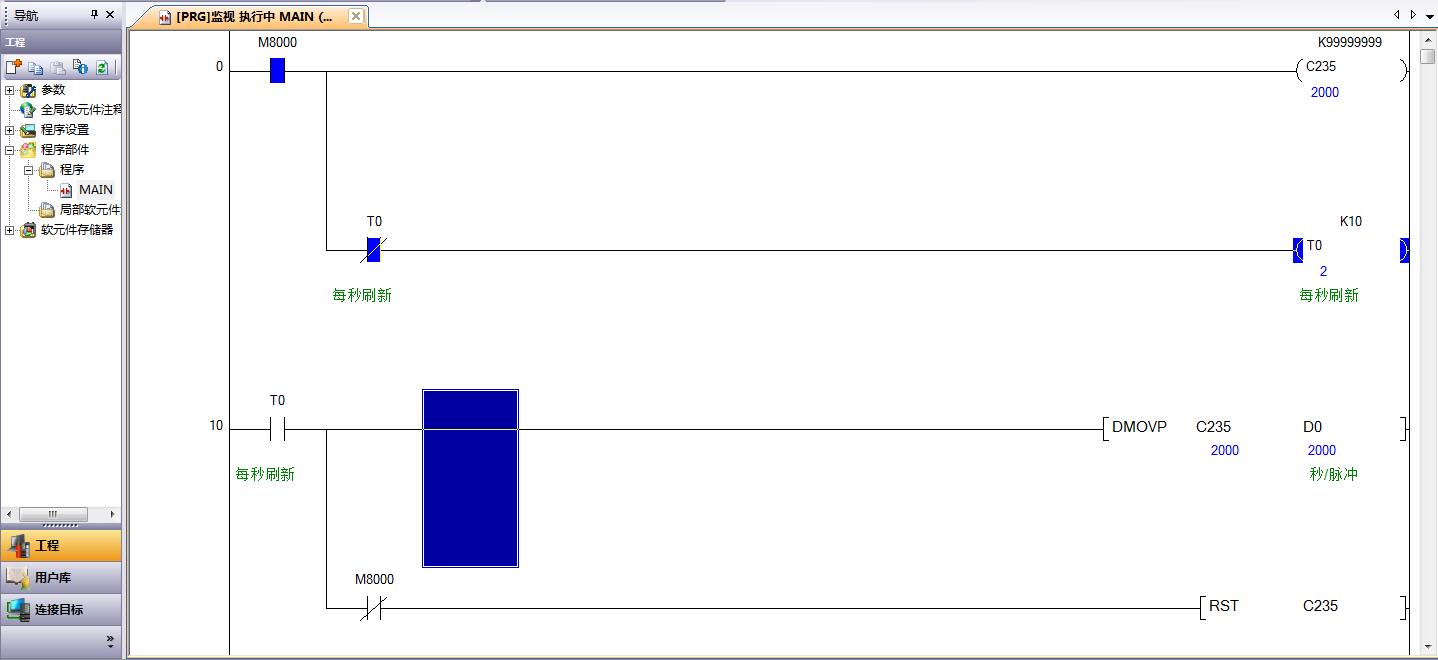

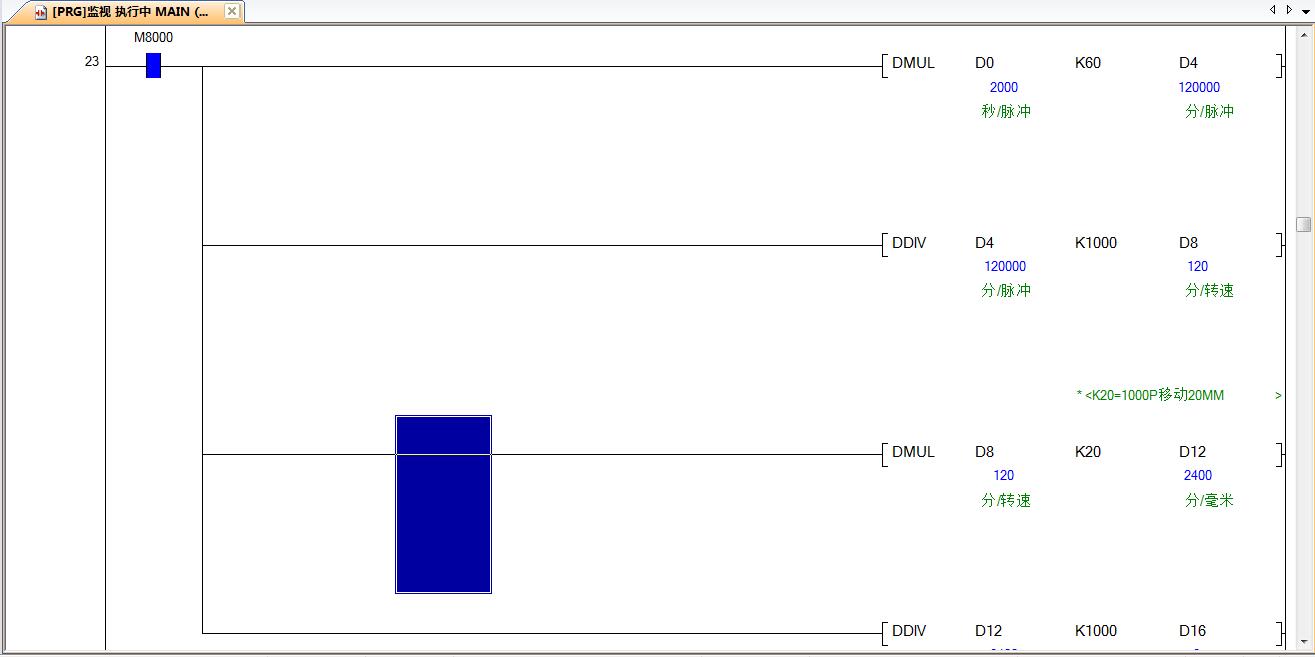

圖片：

你的第二個條件有問題吧？傳動軸不算直徑算齒距吧，得先算出1000P的移動量。做了一個簡單的，做測試所以沒有對C235每秒做復歸

hezhibing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 139 點
下載積分: 617 分
在線時間: 42(小時)
注冊時間: 2009-08-05
最后登錄: 2017-10-31
查看hezhibing的主題 / 回貼

3樓發表于: 2017-09-25 22:57

只看該作者 | 小中大

mmmmmmmmmmmmmmmmmmmmmmmmmmmm

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143161 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-28
查看lin10663的主題 / 回貼

4樓發表于: 2017-09-26 07:55

只看該作者 | 小中大

你自己慢慢算
根本沒速度怎麼算得出
可用encoder解析度~~與軸徑大小換算
一個counter多少=走得距離

努力~學習
QQ:1796367739 VX:IVAN10663

王志橋

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 250 個
工控威望: 771 點
下載積分: 6958 分
在線時間: 601(小時)
注冊時間: 2010-07-23
最后登錄: 2025-01-24
查看王志橋的主題 / 回貼

5樓發表于: 2017-09-27 09:04

只看該作者 | 小中大

謝謝各位樓主，我已經算出了。
