樓主發表于: 2018-06-26 19:37

只看樓主 | 小中大

現有fx3u-1pg模塊，運行參數為h20c0. 接線到驅動是脈沖+方向但現在手動只往一個反方向右方不動而監控時有脈沖輸出？請高手們指導。謝謝

89230548

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 137 點
下載積分: 1295 分
在線時間: 396(小時)
注冊時間: 2016-04-22
最后登錄: 2025-04-28
查看89230548的主題 / 回貼

1樓發表于: 2018-06-27 09:47

只看該作者 | 小中大

PP脈沖燈 PR方向燈正反轉 一個PP燈亮一個兩個燈亮先確認模塊有沒有輸出脈沖

ronny.0921

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 1061 點
下載積分: 703 分
在線時間: 65(小時)
注冊時間: 2018-01-03
最后登錄: 2025-03-26
查看ronny.0921的主題 / 回貼

2樓發表于: 2018-06-27 10:19

只看該作者 | 小中大

-->驅動是脈沖+方向
這個沒有設好

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9717 個
工控威望: 8615 點
下載積分: 16821 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-28
查看ymmfa的主題 / 回貼

3樓發表于: 2018-06-27 10:23

只看該作者 | 小中大

可能是伺服參數沒設置正確。
也有可能是1PG硬件故障。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

我愛工控

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 263 個
工控威望: 411 點
下載積分: 503 分
在線時間: 327(小時)
注冊時間: 2008-06-27
最后登錄: 2025-04-23
查看我愛工控的主題 / 回貼

4樓發表于: 2018-06-29 09:40

只看該作者 | 小中大

將伺服換東y0上控制能正常運行。在模塊上控制無論往哪個方向只有一個燈亮，將方向脈沖線對換也一樣

工控大學徒

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 145 點
下載積分: 13621 分
在線時間: 24(小時)
注冊時間: 2018-06-13
最后登錄: 2019-05-18
查看工控大學徒的主題 / 回貼

5樓發表于: 2018-06-29 10:58

只看該作者 | 小中大

1PG模塊硬件問題

學到老

ronny.0921

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 1061 點
下載積分: 703 分
在線時間: 65(小時)
注冊時間: 2018-01-03
最后登錄: 2025-03-26
查看ronny.0921的主題 / 回貼

6樓發表于: 2018-06-29 13:20

只看該作者 | 小中大

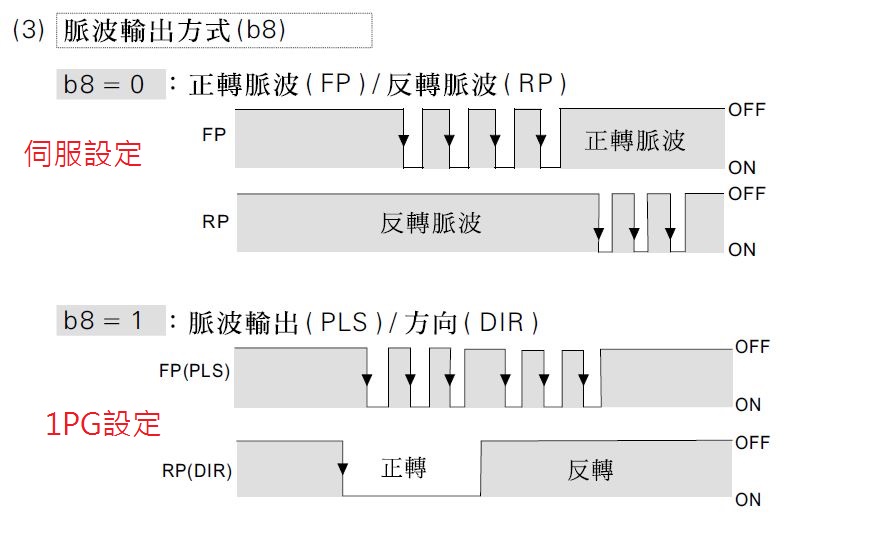

圖片：

如圖片
伺服設成上圖模式，1PG設成下圖模式
就會產生只能走單向的情形
