工控人家園 三菱工控論壇 三菱GS2110-WTBD 422 通訊設置針腳焊線

445115954

不斷的學習學習學習

級別: 探索解密

精華主題: 0
發帖數量: 13 個
工控威望: 110 點
下載積分: 723 分
在線時間: 4(小時)
注冊時間: 2017-08-17
最后登錄: 2024-11-16
查看445115954的主題 / 回貼

樓主發表于: 2018-06-30 15:12

只看樓主 | 小中大

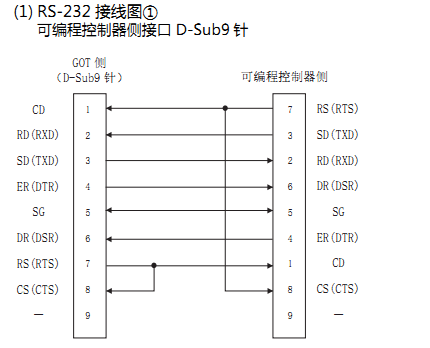

圖片：

如題在手冊有找到針腳號碼但是沒有每個針腳的定義不知道怎么焊線求大神點撥

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

精華主題: 8 篇
發帖數量: 9718 個
工控威望: 8616 點
下載積分: 16823 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-29
查看ymmfa的主題 / 回貼

1樓發表于: 2018-06-30 15:52

只看該作者 | 小中大

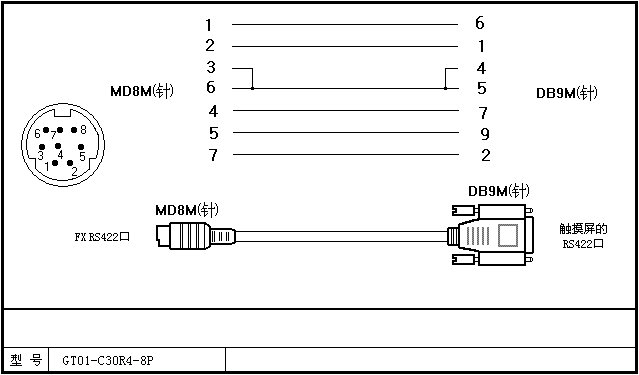

和FX連接的圖給你：

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

黃曉liang

級別: 家園常客

精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19417 分
在線時間: 122(小時)
注冊時間: 2016-05-26
最后登錄: 2025-04-09
查看黃曉liang的主題 / 回貼

2樓發表于: 2018-11-09 16:11

只看該作者 | 小中大

圖片：

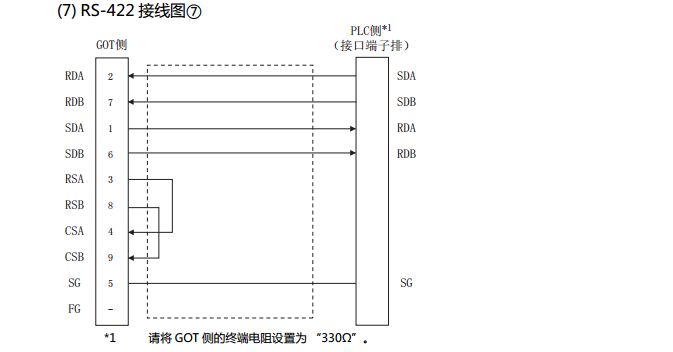

和FX5U PLC本體485端子的接線圖給你參考

楓落云端

施主，腳抬一下

級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的主題 / 回貼

3樓發表于: 2018-11-09 17:19

只看該作者 | 小中大

圖片：

三菱Q系列加串口模塊與GOT通訊可參照圖中接線
