工控人家園 三菱工控論壇 PLC速度計算問題

zhaosheng998

級別: 略有小成

精華主題: 0
發帖數量: 103 個
工控威望: 311 點
下載積分: 872 分
在線時間: 35(小時)
注冊時間: 2013-03-17
最后登錄: 2025-04-15
查看zhaosheng998的主題 / 回貼

樓主發表于: 2019-04-14 19:14

只看樓主 | 小中大

三菱PLC的定位指令中的頻率怎樣把它在觸摸屏上顯示為可以設定的速度？要通過怎樣的計算？如果我設定伺服的電子齒輪比使伺服電機每轉一圈要10000個脈沖，每一圈工作臺移動10mm。

sjbandmm

級別: 略有小成

精華主題: 0
發帖數量: 242 個
工控威望: 412 點
下載積分: 997 分
在線時間: 171(小時)
注冊時間: 2008-08-23
最后登錄: 2025-04-30
查看sjbandmm的主題 / 回貼

1樓發表于: 2019-04-14 20:05

只看該作者 | 小中大

用10000脈沖/10mm=1000脈沖/mm, 如果觸摸屏上設定速度單位是mm/s，速度設定值*1000=定位脈沖頻率

spsp8315

級別: 略有小成

精華主題: 0
發帖數量: 99 個
工控威望: 289 點
下載積分: 518 分
在線時間: 212(小時)
注冊時間: 2007-04-10
最后登錄: 2025-04-30
查看spsp8315的主題 / 回貼

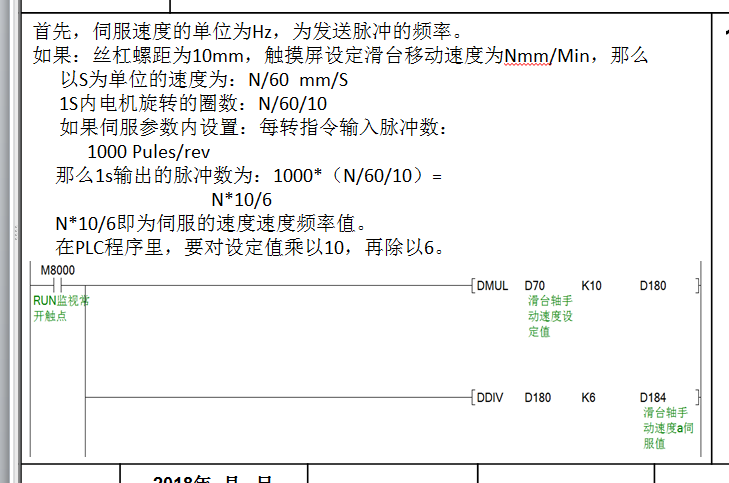

2樓發表于: 2019-04-15 19:40

只看該作者 | 小中大

本帖最近評分記錄：

下載積分:+1(eric66) 好人

下載積分:+3(mall9002) 真誠感謝！

流辰沙

級別: 家園常客

精華主題: 0
發帖數量: 313 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的主題 / 回貼

3樓發表于: 2019-04-16 15:43

只看該作者 | 小中大

換算的時候注意下脈沖口頻率上限

yangzhisang

桑

級別: 探索解密

精華主題: 0
發帖數量: 62 個
工控威望: 195 點
下載積分: 412 分
在線時間: 18(小時)
注冊時間: 2016-12-20
最后登錄: 2023-11-01
查看yangzhisang的主題 / 回貼

4樓發表于: 2019-04-20 08:39

只看該作者 | 小中大

10000脈沖/10mm=1000脈沖/mm, 二樓很強了
