工控人家園 三菱工控論壇 FX2N-4DA用WR3A指令量測DA模塊上的電壓量測不出數值

sunnykmc

SunnyKMC

級別: 工控俠客

精華主題: 0
發帖數量: 286 個
工控威望: 3745 點
下載積分: 28928 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-02-04
查看sunnykmc的主題 / 回貼

樓主發表于: 2019-04-11 21:19

只看樓主 | 小中大

圖片：

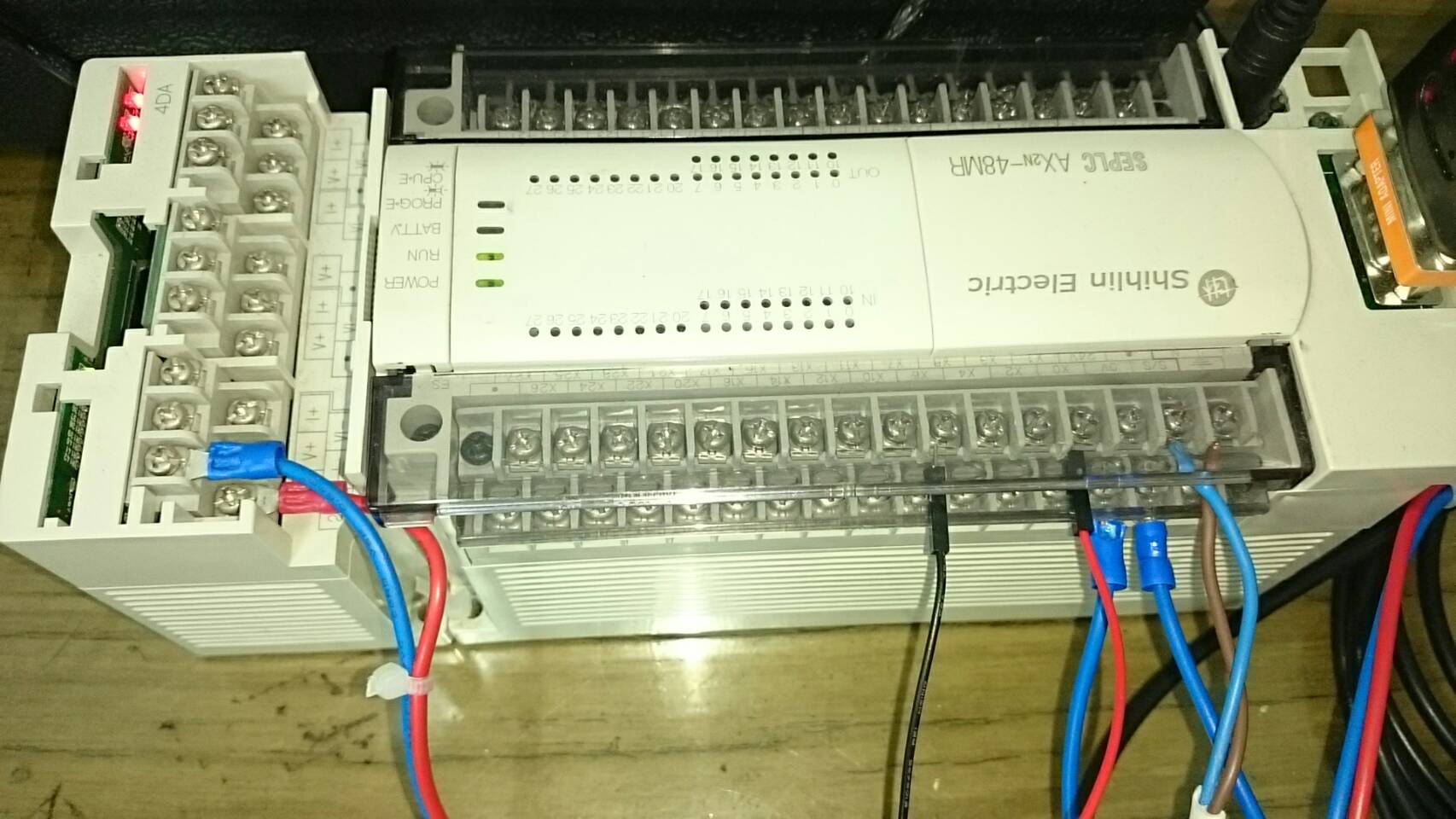

PLC AX2N

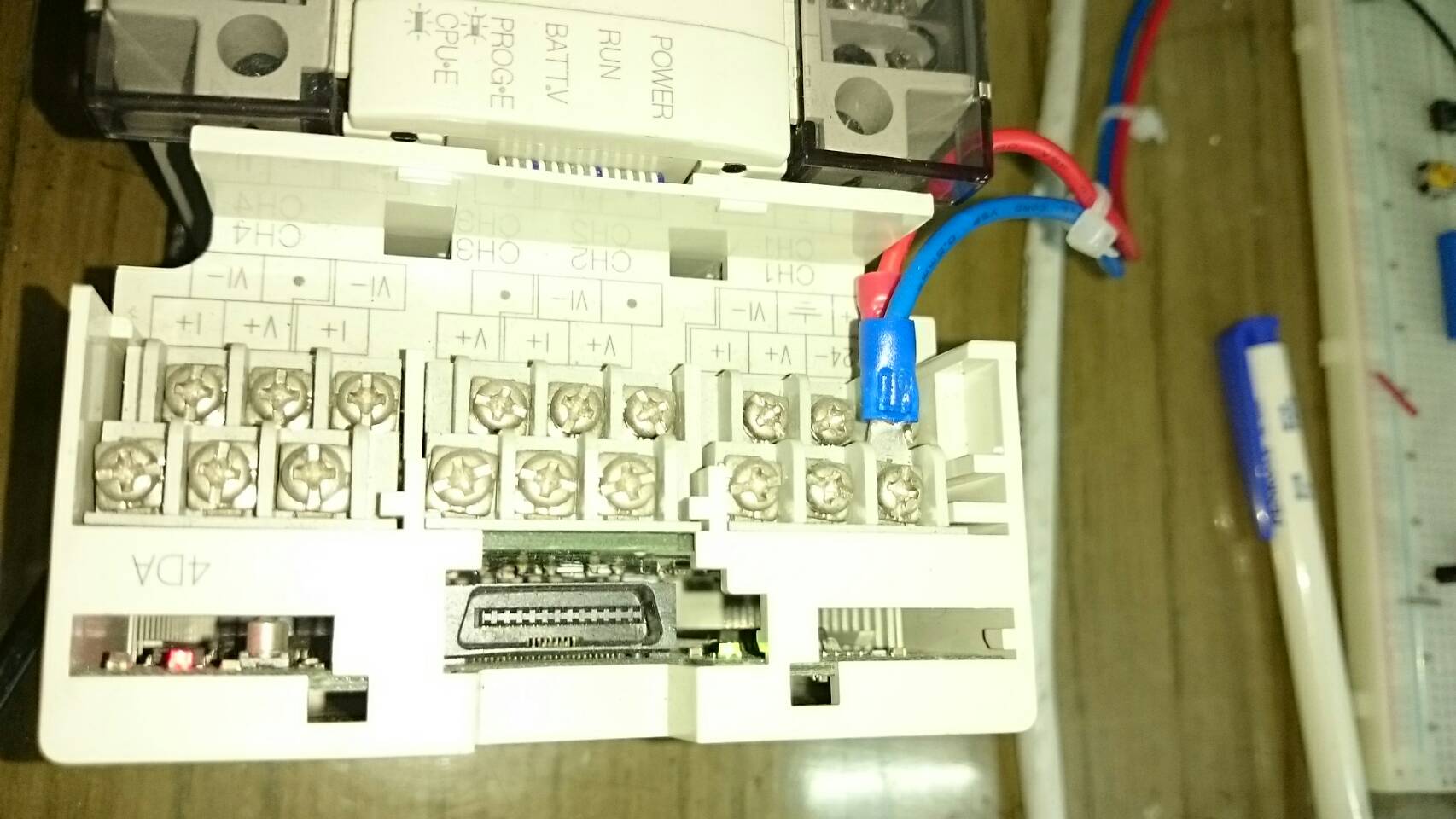

DA模塊FX2N-4DA

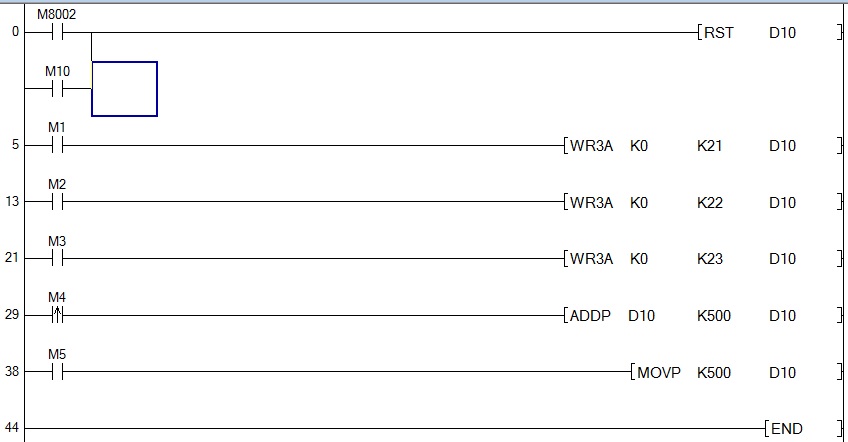

請教用WR3A指令量測DA模擬量模塊上的電壓
PLC程序直接對CH1 / CH2 / CH3
量測不出數值是哪有問題?
三用電表正對V+負對VI-
是不可直接量測需接上負載
還是線路有接錯或PLC程序有錯誤或其他因素

[ 此帖被sunnykmc在2019-04-12 09:03重新編輯 ]

sunnykmc

SunnyKMC

級別: 工控俠客

精華主題: 0
發帖數量: 286 個
工控威望: 3745 點
下載積分: 28928 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-02-04
查看sunnykmc的主題 / 回貼

1樓發表于: 2019-04-12 08:59

只看該作者 | 小中大

圖片：

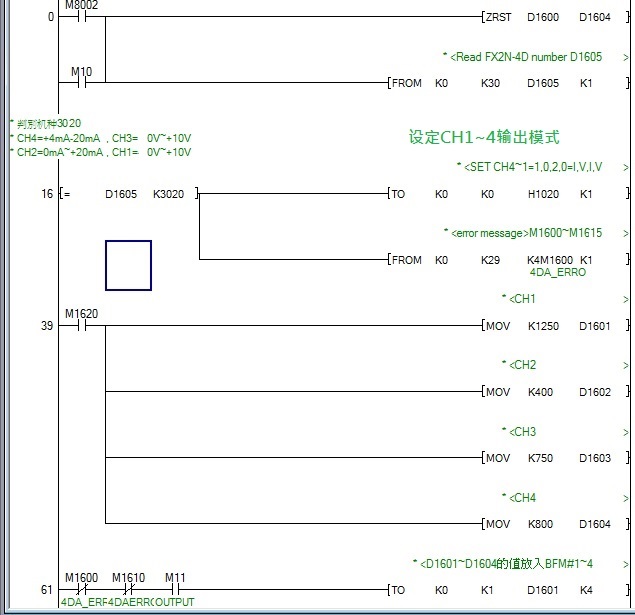

使用FROM跟TO 指令
可量測出電壓

還是因為
FX2N-4AD 不支援 RD3A ?
FX2N-4DA 不支援 WR3A ?

[ 此帖被sunnykmc在2019-04-12 13:40重新編輯 ]

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

精華主題: 8 篇
發帖數量: 9718 個
工控威望: 8616 點
下載積分: 16823 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-02
查看ymmfa的主題 / 回貼

2樓發表于: 2019-04-12 10:36

只看該作者 | 小中大

模塊不支持這個指令。

WR3A只支持FX0N-3A和FX2N-2DA
RD3A只支持FX0N-3A和FX2N-2AD

本帖最近評分記錄：

下載積分:+5(sunnykmc) 熱心助人！
