D100=1  M100 ON
D100=0  M100 OFF
D101=1  M101 ON
D101=0  M101  OFF

而且暫存器是批量的 可能會用到D100-150

有什么好方法可以這樣批量轉換的？？

有的PLC支持這種寫法

LD  D0.0
OUT M100
效果和你想要的一樣

硬寫可以，拿D和K0對比，然后輸出M。
批量夠嗆，D是16位，M只是1位，沒想到啥好辦法批量傳送。
一般都是拿D除符號位外的15位對應15個M。像MOV D0 K4M10

最好是結構化編程，循環加數組最方便。 也可以簡單工程下使用內嵌ST，但是也要設置數組。

一直執行的話

FOR Xiabiao:=0 TO K51 BY 1 DO
      IF Shuju[Xiabiao] = K1 THEN
      Weiyuanjian[Xiabiao]:=TRUE;
      ELSE
      Weiyuanjian[Xiabiao]:=FALSE;
      END_IF;
END_FOR;

這種時候歐姆龍的PLC可太方便了，輔助繼電器是16位的

3樓的編寫方法特別不錯。

階梯圖寫習慣的用二樓
會內嵌ST的可以用三樓
都很不錯，看樓主習慣

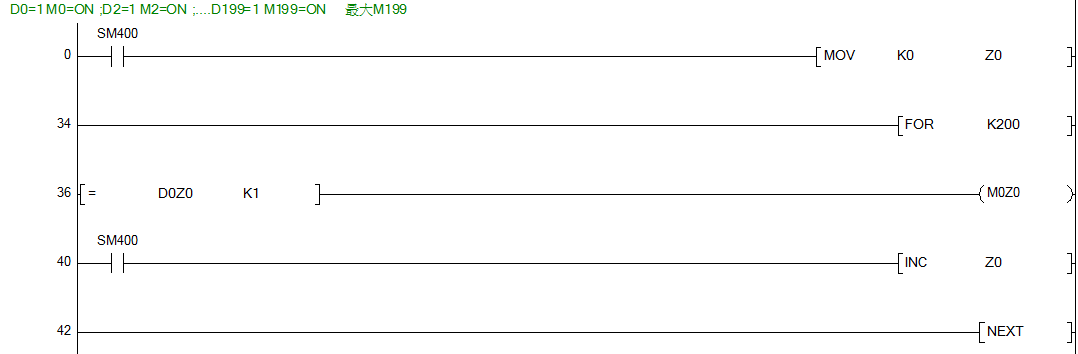

參考看

引用

引用第7樓john42tw于2019-05-23 07:36發表的  :
參考看

梯形圖的循環是這么寫的��？還沒用過呢

引用

引用第7樓john42tw于2019-05-23 07:36發表的  :
參考看

如果程序大了，假設一個掃描周期是4ms，你這段程序執行只需要1ms，M會不會一個掃描周期只通1ms，另外3ms是不通的？
把SM400改成輔助繼電器，想用的時候接通，循環中間用對比值K0/1去SET/RST咋樣

引用

引用第9樓wangdai527于2019-05-23 09:13發表的  :


如果程序大了，假設一個掃描周期是4ms，你這段程序執行只需要1ms，M會不會一個掃描周期只通1ms，另外3ms是不通的？
把SM400改成輔助繼電器，想用的時候接通，循環中間用對比值K0/1去SET/RST咋樣

1.PLC 規則 由左而右，由上而下，一次輸出。


2.自己試

引用

引用第10樓john42tw于2019-05-23 10:22發表的  :


1.PLC 規則 由左而右，由上而下，一次輸出。


.......

明白了，輸出是掃描完后同一時間執行的。
