樓主發表于: 2018-10-29 11:51

只看樓主 | 小中大

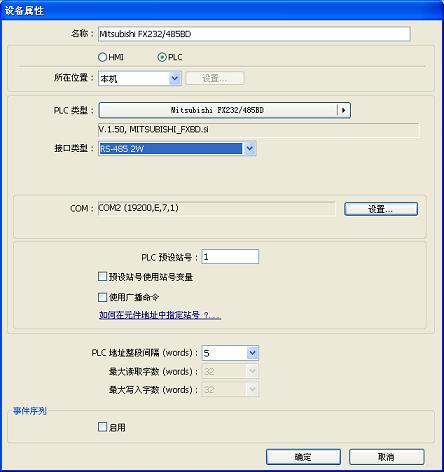

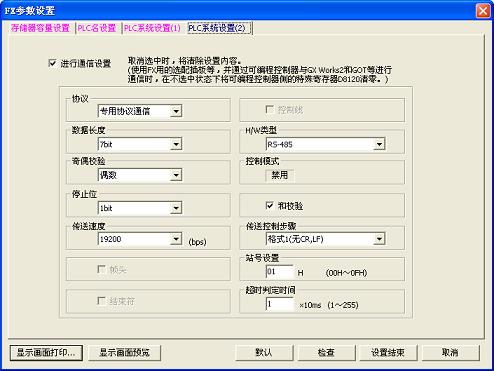

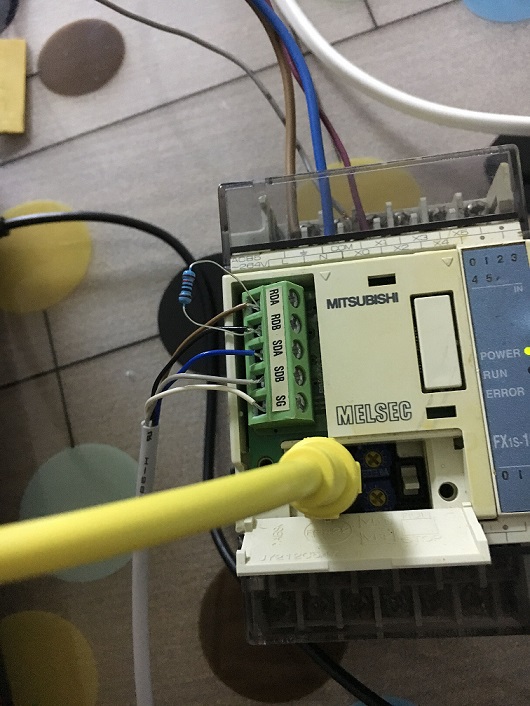

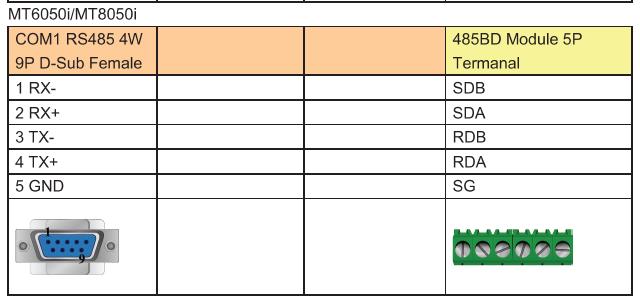

圖片：

三菱PLC（用FX1n-485-BD）與威綸通（MT6070iH）通訊 ---
三菱PLC只有一個通訊口，在和觸摸屏通訊和編程時無法同時應用，拔來拔去非常麻煩，現增加1個485BD通訊口用于和觸摸屏通訊，編程口用于調試程序。
但現在的情況是：電腦和PLC通訊正常，屏的程序可以在線模擬；電腦和屏通訊也正常，屏程序可以下載到屏里面去；但就是PLC和屏的通訊不正常，屏上一直提示PLC無響應。求高人指教一下！

leechonghua

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 762 個
工控威望: 1855 點
下載積分: 2307 分
在線時間: 1065(小時)
注冊時間: 2011-06-01
最后登錄: 2025-04-13
查看leechonghua的主題 / 回貼

1樓發表于: 2018-10-29 12:24

只看該作者 | 小中大

建議加422-BD

liubaoliang

會飛的氣泡

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 430 點
下載積分: 10606 分
在線時間: 80(小時)
注冊時間: 2009-04-24
最后登錄: 2025-04-19
查看liubaoliang的主題 / 回貼

2樓發表于: 2018-10-29 20:05

只看該作者 | 小中大

同意樓上的建議

zhong1946

都2024了

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 531 個
工控威望: 772 點
下載積分: 13780 分
在線時間: 344(小時)
注冊時間: 2006-10-12
最后登錄: 2025-04-10
查看zhong1946的主題 / 回貼

3樓發表于: 2018-10-30 21:04

只看該作者 | 小中大

玩過FX2N、1N的485BD板，都很煩人，與變頻器，返回的數據出錯的機率蠻大。后來換3U的，那才叫穩定。

清風1

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 245 點
下載積分: 11411 分
在線時間: 127(小時)
注冊時間: 2011-03-23
最后登錄: 2025-04-18
查看清風1的主題 / 回貼

4樓發表于: 2018-10-30 21:11

只看該作者 | 小中大

參數---PLC系統設置試下

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2858 個
工控威望: 3630 點
下載積分: 3544 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-27
查看tingfenghu的主題 / 回貼

5樓發表于: 2018-10-30 21:19

只看該作者 | 小中大

好像FX1S不支持擴展通訊口，

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的主題 / 回貼

6樓發表于: 2018-11-01 22:54

只看該作者 | 小中大

1、FX1s支持使用擴展功能板。
2、你得畫出連接的通訊電路圖，否則別人不知道線路是否正確。線路沒有超過50m，可以不用終端電阻，電磁干擾不惡劣的情況，可以不接SG端。
3、PLC的參數是怎么設置的？廠家會在說明書中給出485通訊時的設置要求，是否按廠家的要求來做的。
4、屏的參數是怎么設置的？是否按照廠家的要求來做的。5、畫面上的按鈕、指示燈、輸入輸出域是怎么組態的？
只給個局部的照片，無法做出判斷到底是哪個地方沒做對！
