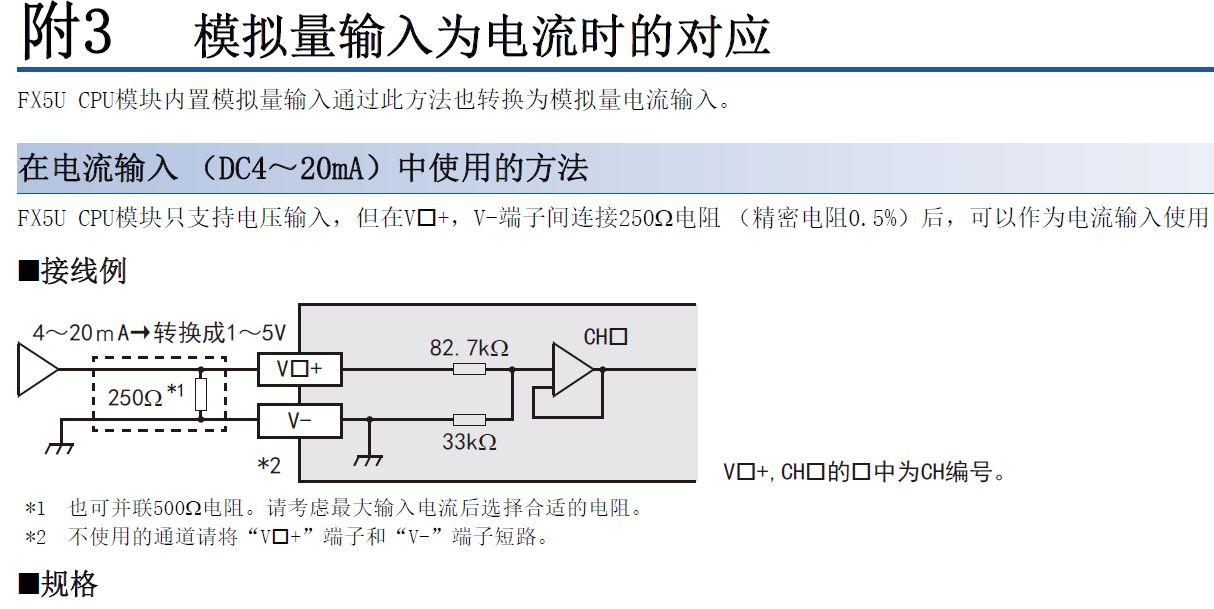

FX5U內置模擬量現在接4~20mA信號，如下圖，我想并1個500歐姆電阻，得到800~4000這么個量程，有哪位曾經用過，實際效果怎么樣？

711022027

級別: 網絡英雄

精華主題: 0
發帖數量: 493 個
工控威望: 10025 點
下載積分: 10275 分
在線時間: 653(小時)
注冊時間: 2008-03-23
最后登錄: 2025-04-22
查看711022027的主題 / 回貼

1樓發表于: 2021-12-09 15:44

只看該作者 | 小中大

可以啊，并500歐姆就是2-10V電壓。

mimidog111

級別: 探索解密

精華主題: 0
發帖數量: 51 個
工控威望: 159 點
下載積分: 664 分
在線時間: 55(小時)
注冊時間: 2012-08-28
最后登錄: 2025-04-21
查看mimidog111的主題 / 回貼

2樓發表于: 2021-12-24 18:42

只看該作者 | 小中大

c2sz~~~~~

夢雨天涯

微信hui530527 &

級別: 網絡英雄

精華主題: 0
發帖數量: 4653 個
工控威望: 8052 點
下載積分: 17223 分
在線時間: 3231(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-25
查看夢雨天涯的主題 / 回貼

3樓發表于: 2021-12-24 21:44

只看該作者 | 小中大

路過看看

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

精華主題: 0
發帖數量: 4653 個
工控威望: 8052 點
下載積分: 17223 分
在線時間: 3231(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-25
查看夢雨天涯的主題 / 回貼

4樓發表于: 2021-12-25 15:05

只看該作者 | 小中大

可以的，效果還行，已經測試
