工控人家園 三菱工控論壇 FX3GA+FX3G-485BD和臺達SM300變頻通信失敗！

g073545

佛山工控

級別: 家園常客

精華主題: 0
發帖數量: 412 個
工控威望: 591 點
下載積分: 3655 分
在線時間: 1083(小時)
注冊時間: 2013-03-08
最后登錄: 2025-04-04
查看g073545的主題 / 回貼

樓主發表于: 2023-02-25 16:14

只看樓主 | 小中大

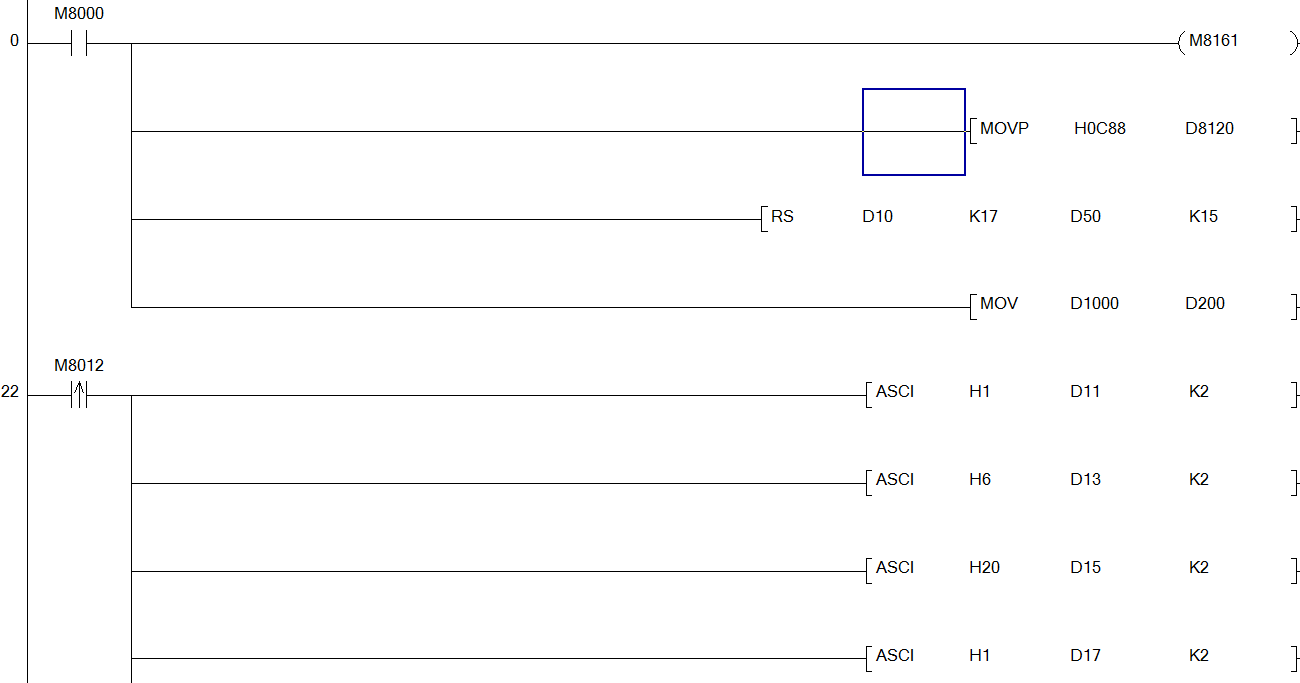

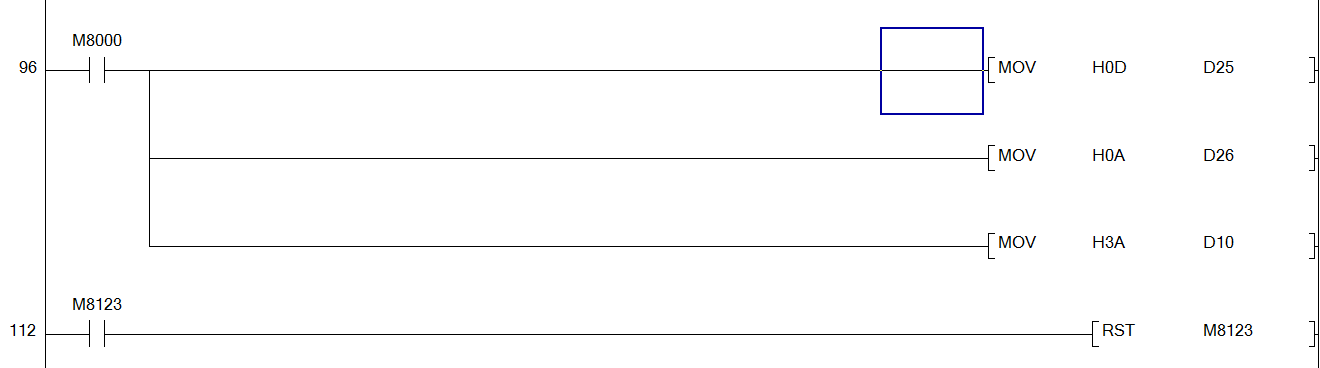

圖片：

和變頻器通信上后，485BD板收發指示燈正常閃爍，但是設定D1000的頻率無反應！不知問題在哪了！變頻器參數09.04已經設為1,（COM1通信格式為7N2 ASCII）頻率指令來源設為了1，由485輸入。站號設為了1，波特率已經設為9600。

[ 此帖被g073545在2023-02-25 16:28重新編輯 ]

g073545

佛山工控

級別: 家園常客

精華主題: 0
發帖數量: 412 個
工控威望: 591 點
下載積分: 3655 分
在線時間: 1083(小時)
注冊時間: 2013-03-08
最后登錄: 2025-04-04
查看g073545的主題 / 回貼

1樓發表于: 2023-02-25 16:30

只看該作者 | 小中大

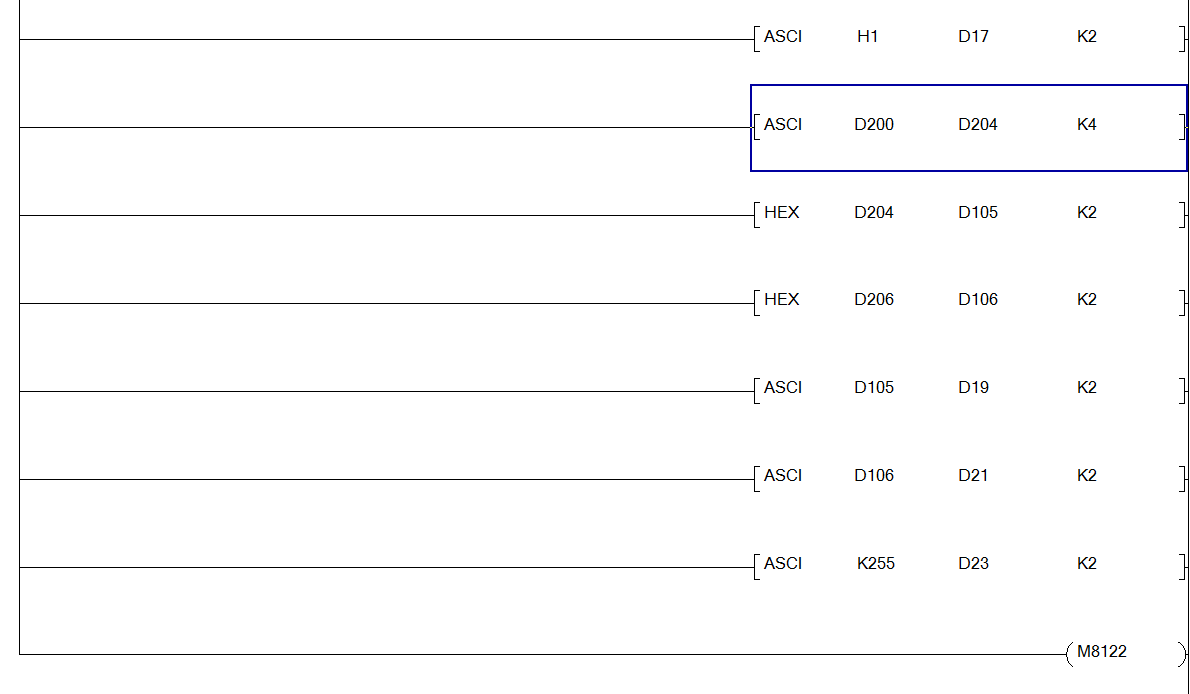

第二張梯形圖，前面是接通了M8012的上沿了。

夢雨天涯

微信hui530527 &

級別: 網絡英雄

精華主題: 0
發帖數量: 4662 個
工控威望: 8062 點
下載積分: 17264 分
在線時間: 3238(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-27
查看夢雨天涯的主題 / 回貼

2樓發表于: 2023-02-25 17:29

只看該作者 | 小中大

有RTU何必要用ASCII呢？先查看發送的內容是否是對的，這個好像分8和16位的，也就是M8161吧，不記得了

我用的8位的

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

anlyl2014

大吉大利

級別: 網絡英雄

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14500 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-27
查看anlyl2014的主題 / 回貼

3樓發表于: 2023-02-25 17:30

只看該作者 | 小中大

好的，你發的是1N的例子直接修改為3G的試驗一下。

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
