求助FX2N PLC的比較指令寫的紅綠燈程序，用的是gx developer的編程軟件。把具體的內部程序?qū)懴拢薪貓D也可以的，謝謝了。

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8633 分
在線時間: 511(小時)
注冊時間: 2008-10-17
最后登錄: 2025-05-06
查看小侯的主題 / 回貼

1樓發表于: 2009-06-12 15:06

只看該作者 | 小中大

不知道你所謂的比較指令是哪種所以我用上面的LD< LD>來制作

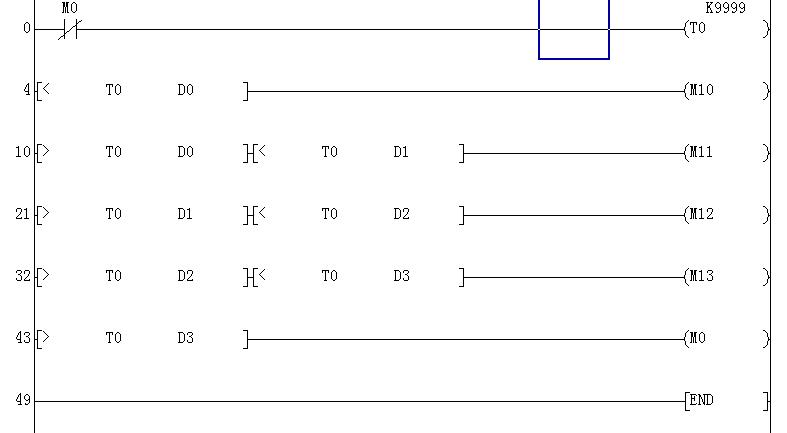

如圖

m10 一綠二紅

m11 一黃二紅

m12 一紅二綠

m13 一紅二黃

m0 復歸

d0 一綠二紅時間

d1-d0= 一黃二紅時間

d2-d1= 一紅二綠時間

d3- d2= 一紅二黃時間

你用m10~m13來驅動燈號即可
