樓主發表于: 2013-11-01 22:37

只看樓主 | 小中大

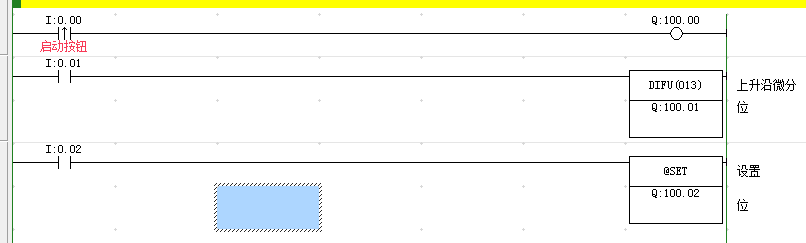

圖片：

上升沿微分相關的

ngch

深圳工控小匠

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 774 個
工控威望: 8895 點
下載積分: 1684 分
在線時間: 970(小時)
注冊時間: 2009-09-30
最后登錄: 2025-04-15
查看ngch的主題 / 回貼

1樓發表于: 2013-11-02 08:59

只看該作者 | 小中大

當三個信號觸法時！第一個和第二是通了一下就斷開，第三個是一直保持通狀態！

深圳工控小匠：
工業非標設備電氣自動化控制
(深圳光明區、寶安區、龍華區、東莞長安)
QQ：357405496

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-04-24
查看sanlihu的主題 / 回貼

2樓發表于: 2013-11-02 11:35

只看該作者 | 小中大

正解

吉圓電氣 QQ751673698

mxh986

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 157 點
下載積分: 960 分
在線時間: 31(小時)
注冊時間: 2012-12-27
最后登錄: 2024-08-15
查看mxh986的主題 / 回貼

3樓發表于: 2013-11-02 12:37

只看該作者 | 小中大

引用
引用第1樓ngch于2013-11-02 08:59發表的 :
當三個信號觸法時！第一個和第二是通了一下就斷開，第三個是一直保持通狀態！

第一個跟第二個能等價嗎

gl50102

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 216 點
下載積分: 3257 分
在線時間: 104(小時)
注冊時間: 2013-04-09
最后登錄: 2025-01-22
查看gl50102的主題 / 回貼

4樓發表于: 2013-11-09 11:22

只看該作者 | 小中大

還是多看看編程手冊~

starmachine

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 121 點
下載積分: 1071 分
在線時間: 7(小時)
注冊時間: 2012-09-12
最后登錄: 2022-01-12
查看starmachine的主題 / 回貼

5樓發表于: 2013-11-29 16:47

只看該作者 | 小中大

圖片：

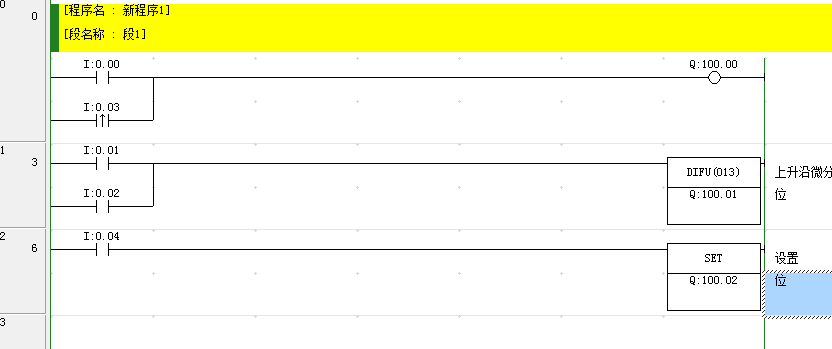

第一個為輸入上升沿脈沖，故經過掃描邏輯運算，得出脈沖輸出；
第二個為點動輸入，輸出為上升沿脈沖輸出：不論輸入的時間長短，只是輸出一個上升沿脈沖；
第三個為當有輸入時，則使輸出置位，這時不論輸入的狀態如何變化，輸出都為on。
第一個和第二個的輸出功能類似，但在某些地方就不相同了�？次覍懙囊欢纬绦颍憔涂梢郧宄闹赖谝缓偷诙䝼€的區別。
在圖中，只有0.03輸入時100.00為脈沖輸出，而0.00輸入時則為點動控制。
第二行，不論0.01還是0.02輸入時都為100.01脈沖輸出。

l1huoeb

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 92 個
工控威望: 758 點
下載積分: 320 分
在線時間: 138(小時)
注冊時間: 2014-03-21
最后登錄: 2021-08-30
查看l1huoeb的主題 / 回貼

6樓發表于: 2014-05-11 22:40

只看該作者 | 小中大

學習了。。。

xtay

求學者，靜心致遠！

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 335 個
工控威望: 533 點
下載積分: 7111 分
在線時間: 428(小時)
注冊時間: 2009-05-16
最后登錄: 2025-04-08
查看xtay的主題 / 回貼

7樓發表于: 2014-05-12 18:24

只看該作者 | 小中大

第一段是普通點動輸入一直為1輸出也為1 第二段為輸入一直為1時輸出只在瞬間為1（也就是一個周期只放電一次，相當于電容充放電）第三段是專用語句，當輸入為1時輸出就自鎖保持1，當然必須搭陪語句RSET 復位為0，或中斷指令！

講了半天希望有小小幫助！！！！�。�

專注自動化應用歡迎同行加入！

shuai3982

二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1029 點
下載積分: 15632 分
在線時間: 342(小時)
注冊時間: 2010-07-16
最后登錄: 2025-04-06
查看shuai3982的主題 / 回貼

8樓發表于: 2014-05-17 13:24

只看該作者 | 小中大

多看手冊吧！第一個是開關觸發輸出也觸發，斷開也跟著斷開！第二個是開關閉合瞬間輸出觸發，第三個是開關觸發輸出一直保持

總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大��！
聯系 13929989382 賀涵琛

576731797

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 139 點
下載積分: 800 分
在線時間: 4(小時)
注冊時間: 2014-05-18
最后登錄: 2020-08-10
查看576731797的主題 / 回貼

9樓發表于: 2014-05-18 14:48

只看該作者 | 小中大

5樓說的最清楚。
