工控人家園 歐姆龍工控論壇 CP1E-E30SDR-A SNXT與STEP 指令的請教，探討

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

樓主發表于: 2018-05-11 08:44

只看樓主 | 小中大

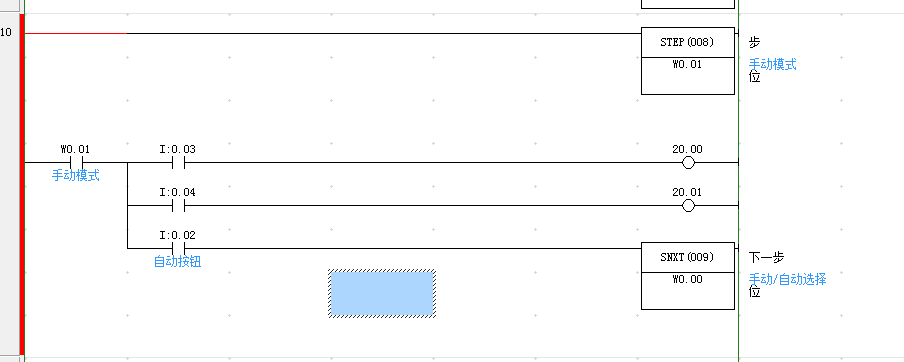

圖片：

如題，以前用三菱，信捷的比較多。
初次使用歐姆龍的PLC，梯形圖的書寫格式大致按照三菱的格式來寫，
左邊母線顯示紅色，報錯！
想請教各位大佬，哪里錯了，問題是什么，該怎么避免？上圖

電器箱柜調試，制作，配套。T：185 5058 1921

w45062099

多做事，少說話!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 451 點
下載積分: 1295 分
在線時間: 1056(小時)
注冊時間: 2014-10-23
最后登錄: 2025-04-21
查看w45062099的主題 / 回貼

1樓發表于: 2018-05-11 09:26

只看該作者 | 小中大

每行主線只有一條！關鍵是你連書都不會看

每天只要小小一步都是在進步！

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

2樓發表于: 2018-05-11 09:50

只看該作者 | 小中大

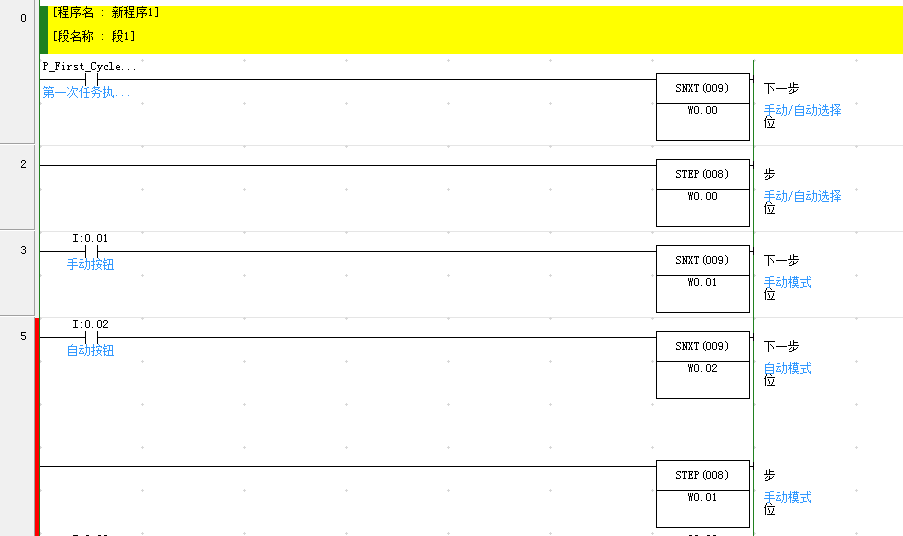

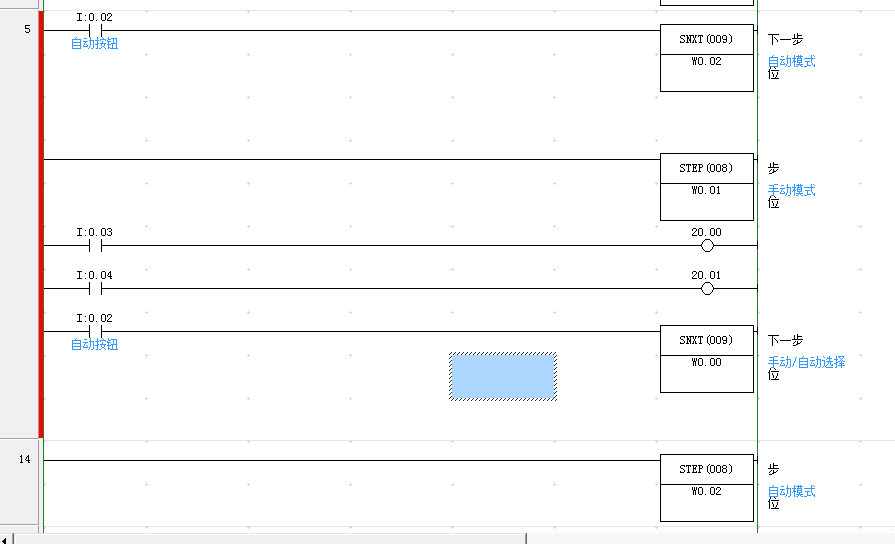

圖片：

樓上說的對，真沒仔細看�？蛻糁付ǖ腜LC，以前也沒用過歐姆龍的。
根據你的提示，改正了一下，上面一步正常了，下面一步為啥還提示錯誤呢？
煩請指正�。「兄x

電器箱柜調試，制作，配套。T：185 5058 1921

社會主義好

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 176 個
工控威望: 321 點
下載積分: 891 分
在線時間: 874(小時)
注冊時間: 2009-09-25
最后登錄: 2025-04-19
查看社會主義好的主題 / 回貼

3樓發表于: 2018-05-11 11:00

只看該作者 | 小中大

每行主線只有一條！

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

4樓發表于: 2018-05-12 09:41

只看該作者 | 小中大

明白了，這個有些類似于西門子的行（網絡）。

電器箱柜調試，制作，配套。T：185 5058 1921

smgbwgltd

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 225 個
工控威望: 364 點
下載積分: 6335 分
在線時間: 394(小時)
注冊時間: 2008-07-04
最后登錄: 2022-10-28
查看smgbwgltd的主題 / 回貼

5樓發表于: 2018-05-29 14:46

只看該作者 | 小中大

這類指令不能照搬原來三菱模式，關鍵跳轉部分必須注意細節，1、注意初始條件的開始部分
2、注意每步過程的跳轉 3、注意結束部分跳轉返回到初始步驟
我親身體驗原來用三菱無任何問題，換成歐姆龍后在結束返回部分，使用處理方式方面存在很大差別
