樓主發表于: 2019-01-30 08:30

CP1H的手冊里，關于CPU單元的安裝和配線中要求電源端有斷路器。

根據手冊里的數據，CP1H的功耗小于100VA，選擇交流供電型，電源為220V。則最大電流為 100VA/220V≈0.45A

那么選擇1A的斷路器是否就可以？PLC不屬于感性負載，那么選擇C級的斷路器是否符合要求？

我選擇的是正泰DZ47-60/2P-C1A。

請教各位前輩，以上計算過程是否正確？謝謝！

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1879 個
工控威望: 4527 點
下載積分: 7665 分
在線時間: 1409(小時)
注冊時間: 2008-07-03
最后登錄: 2025-04-28
查看hlq_0815的主題 / 回貼

1樓發表于: 2019-01-30 21:09

只看該作者 | 小中大

≥100W

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1910 個
工控威望: 2172 點
下載積分: 2890 分
在線時間: 2315(小時)
注冊時間: 2009-08-21
最后登錄: 2025-04-28
查看eledesigner的主題 / 回貼

2樓發表于: 2019-02-19 15:12

只看該作者 | 小中大

開關電源的啟動電流挺大的，1A不一定可以的。

huiyang

huiyang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 288 個
工控威望: 412 點
下載積分: 996 分
在線時間: 117(小時)
注冊時間: 2011-06-16
最后登錄: 2025-03-13
查看huiyang的主題 / 回貼

3樓發表于: 2019-02-20 12:34

只看該作者 | 小中大

DZ47-60/2P-C1A? dz47 有1A的嗎？不光是PLC相關電氣也要了解的。

www121421

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 149 點
下載積分: 688 分
在線時間: 9(小時)
注冊時間: 2013-09-24
最后登錄: 2019-10-20
查看www121421的主題 / 回貼

4樓發表于: 2019-02-20 15:07

只看該作者 | 小中大

引用
引用第3樓huiyang于2019-02-20 12:34發表的 :
DZ47-60/2P-C1A? dz47 有1A的嗎？不光是PLC相關電氣也要了解的。

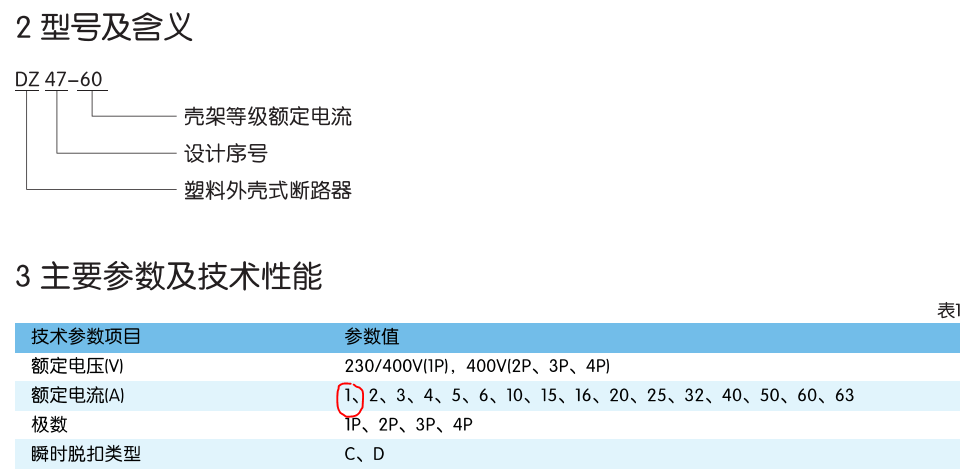

根據DZ47-60的樣本，是有1A的。

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11687 個
工控威望: 19080 點
下載積分: 13717 分
在線時間: 2747(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-28
查看往事如風的主題 / 回貼

5樓發表于: 2019-02-20 16:15

只看該作者 | 小中大

沒有調查不要妄下結論啊

三人行者必有我師，擇其善者而從之

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143161 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-28
查看lin10663的主題 / 回貼

6樓發表于: 2019-02-20 17:49

只看該作者 | 小中大

裡面電路有設計感質負載
可能1A不行用

努力~學習
QQ:1796367739 VX:IVAN10663

darkangel

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 130 點
下載積分: 671 分
在線時間: 33(小時)
注冊時間: 2016-06-13
最后登錄: 2025-02-24
查看darkangel的主題 / 回貼

7樓發表于: 2019-04-22 13:51

只看該作者 | 小中大

我想說我一直用1A的，有人相信嗎？

mentayili

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 2655 點
下載積分: 133195 分
在線時間: 160(小時)
注冊時間: 2012-12-18
最后登錄: 2025-04-28
查看mentayili的主題 / 回貼

8樓發表于: 2019-04-22 20:07

只看該作者 | 小中大

首先，單單通斷PLC用1A的是可以的，但是基本上不會這么干，畢竟220伏電，關了plc跟關了220伏線路差不多，plc沒電了，220伏線路也沒有意義了。同時，CP1H的質量還是可以的，我這沒有出現過plc會出現電壓過高導致燒的問題，如果線路問題上級斷路器也該跳了。我這里會用2A把220伏電和plc供電閘合在一起使用
