樓主發表于: 2010-04-28 16:25

只看樓主 | 小中大

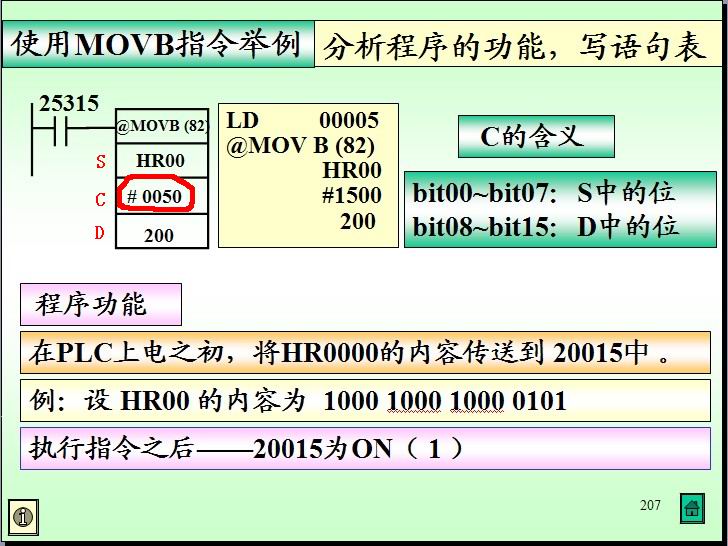

圖片：

我是剛接觸歐姆龍的PLC，請問各位師傅上圖的#0050有沒設置錯？此畫面是從一教材里剪切下來的。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 9013 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-03
查看cvlsam的主題 / 回貼

1樓發表于: 2010-04-28 17:11

只看該作者 | 小中大

按其中文含義，要將HR的第0位傳送給200的第15位，其控制字應該為#0F00

Good Luck～

tangcheng

努力奮斗、追求完美

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 467 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的主題 / 回貼

2樓發表于: 2010-04-28 17:22

只看該作者 | 小中大

謝謝，
我想不明白#0050這個控制數是不是寫錯了，應該是#1500這樣才是將源的HR0000位放到目標20015位吧，

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

3樓發表于: 2010-04-29 23:49

只看該作者 | 小中大

#0050是個錯誤的BCD碼值!
在指令執行期間!er標志位會ON!
應該為#1500

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

4樓發表于: 2010-04-30 00:05

只看該作者 | 小中大

#0050本身沒有錯!但是用在上面的程序中!決對錯誤!

tangcheng

努力奮斗、追求完美

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 467 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的主題 / 回貼

5樓發表于: 2010-04-30 01:18

只看該作者 | 小中大

謝謝大家的回答,
