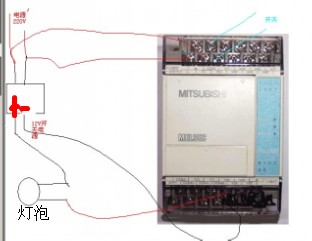

描述：這個是接線圖
圖片：

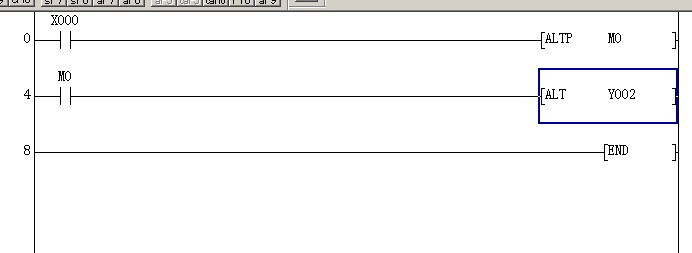

描述：這個接燈泡只是亮一下然后就慢慢暗下去
圖片：

我現在有
一個FX1S的PLC
一個12V的燈泡
一個12V的電源
一個點動按鈕
就這些要怎么連在一起

要求是按下PLC 按鈕X0 Y2輸出燈泡亮

[ 此帖被tianyameng12在2011-10-14 17:24重新編輯 ]
