樓主發表于: 2011-10-24 18:00

請教各位大蝦：

我是新手，問題是：
下面用三菱FX2N(C)寫的，輸出的D0、D1、D3、D4都是48，而D2卻是0，為什么？
(MUL乘法和DIV除法都有類似的問題)

請各位老師幫忙診斷一下是哪里出了問題，謝謝!

M8000
---| |-------|---------------------------------[MUL     K6      K8      D0]
               |
               |---------------------------------[MUL     K6      K8      D1]
               |
               |---------------------------------[MUL     K6      K8      D4]
               |
               |---------------------------------[MUL     K6      K8      D2]
               |
               |---------------------------------[MUL     K6      K8      D3]

hdhpf

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 203 點
下載積分: 5379 分
在線時間: 44(小時)
注冊時間: 2008-03-24
最后登錄: 2020-10-12
查看hdhpf的主題 / 回貼

1樓發表于: 2011-10-24 18:42

只看該作者 | 小中大

有這樣的可能嗎？你把監控到的畫面發上來看看啊。

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的主題 / 回貼

2樓發表于: 2011-10-24 18:52

只看該作者 | 小中大

樓主，貌似數據寄存器的編號重復了~~~MUL指令出來的結果是32位的，也就是說MUL K8 K6 D0出來的結果存在D0和D1中，而你下面的程序。。。。。

本帖最近評分記錄：

下載積分:+2(sinun) 熱心助人

qinchuangyi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的主題 / 回貼

3樓發表于: 2011-10-24 19:35

只看該作者 | 小中大

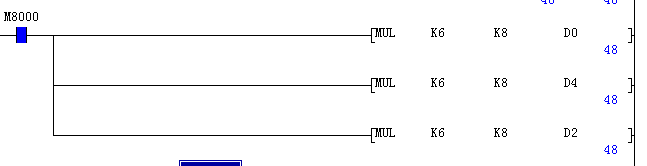

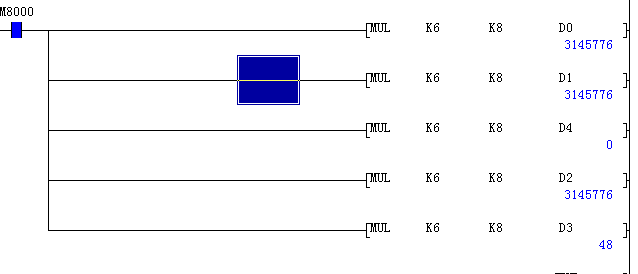

圖片：

樓主木活干啊,研究這樣的問題出來忽悠觀眾.

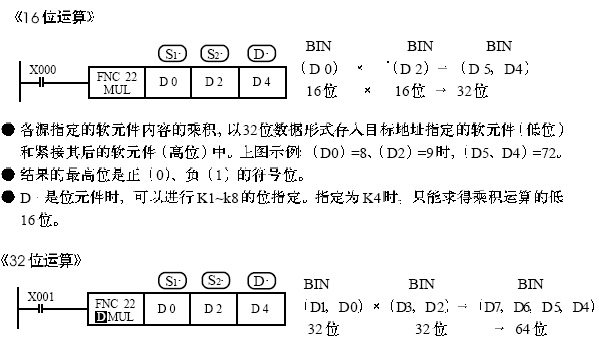

使用MUL乘法指令時其運算的結果:
源數據是16位的:結果是以32位存于D0中,D0是低位,D1是高位;就是存于D0時,D1已被占用,不可以再存其它數據了.
若源據是32位的結果存于D0,那么D1,D2,D3都已被占用,不可以再用來存儲其它數據.
