工控人家園 綜合討論 這樣的電路該怎樣實現

slik

級別: 論壇先鋒

精華主題: 0
發帖數量: 914 個
工控威望: 1184 點
下載積分: 5889 分
在線時間: 544(小時)
注冊時間: 2008-06-01
最后登錄: 2025-05-16
查看slik的主題 / 回貼

24樓發表于: 2012-03-23 23:59

只看該作者 | 小中大

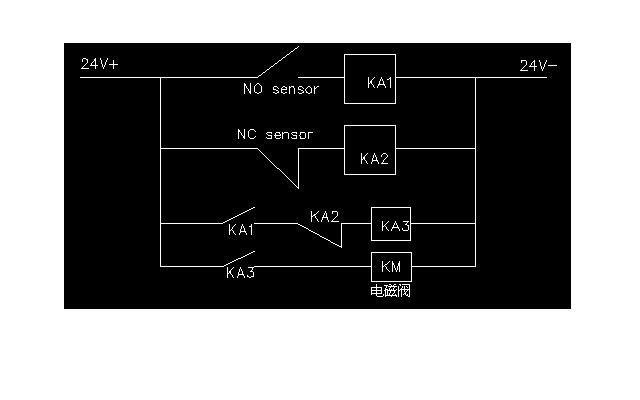

參考一下這個電路

zmy450365

超越夢想

級別: 網絡英雄

精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

25樓發表于: 2012-03-24 00:53

只看該作者 | 小中大

很方便的；樓上的師傅們都正確；plc的梯形圖是基本的線路圖轉化過來的；沒有plc以前；再麻煩復雜的控制是繼電器；時間繼電器；等等實現的；像1962年人造衛星上天；當時沒有plc.同樣成功的；

楊霖

做設備發熱圈加熱部分電磁節能改造，省電30％以上。歡迎咨詢：

級別: 探索解密

精華主題: 0
發帖數量: 61 個
工控威望: 186 點
下載積分: 1176 分
在線時間: 52(小時)
注冊時間: 2011-06-19
最后登錄: 2013-09-11
查看楊霖的主題 / 回貼

26樓發表于: 2012-03-24 15:56

只看該作者 | 小中大

使用兩個常開的接近開關，兩個繼電器觸點竄連就OK了。

做電磁節能
