工控人家園 綜合討論 plc輸入點，原本是NPN兩線的傳感器換NPN三線傳感器直接接兩根？

老怪

級別: 探索解密

精華主題: 0
發帖數量: 42 個
工控威望: 111 點
下載積分: 539 分
在線時間: 41(小時)
注冊時間: 2010-10-07
最后登錄: 2025-03-05
查看老怪的主題 / 回貼

24樓發表于: 2013-08-20 03:14

只看該作者 | 小中大

有空我也得做這個實驗試試

xujian

級別: 略有小成

精華主題: 0
發帖數量: 271 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 593(小時)
注冊時間: 2011-03-25
最后登錄: 2025-04-29
查看xujian的主題 / 回貼

25樓發表于: 2013-08-20 14:59

只看該作者 | 小中大

我這邊的員工也這樣接過。（接近開關都是操作工換。他找我來換還不如自己換的快）當時沒找到兩線的。他就用三線的接上去用。

陽光夏天

級別: 探索解密

精華主題: 0
發帖數量: 35 個
工控威望: 164 點
下載積分: 658 分
在線時間: 37(小時)
注冊時間: 2013-03-18
最后登錄: 2019-07-05
查看陽光夏天的主題 / 回貼

26樓發表于: 2013-08-20 15:34

只看該作者 | 小中大

不要讓他瞎雞巴搞，磁性開關是開關型的，棕色接輸入點，藍色接OV，磁性開關檢測到物體，會將這條路接通，PLC輸入有信號，而NPN型開關，需要外部電源的，NPN型PLC的輸入點有24V的電壓，你接了感應器的棕色，感應器的藍色你接了OV，相當于只是給感應器供電了，PLC是常通的！

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

27樓發表于: 2013-08-21 15:31

只看該作者 | 小中大

個人感覺不可以啊！你可以把倆個感應器的型號寫出來嗎！？

903636024

吃到老學到老

級別: 略有小成

精華主題: 0
發帖數量: 63 個
工控威望: 202 點
下載積分: 704 分
在線時間: 94(小時)
注冊時間: 2013-05-09
最后登錄: 2020-04-24
查看903636024的主題 / 回貼

28樓發表于: 2013-08-21 16:12

只看該作者 | 小中大

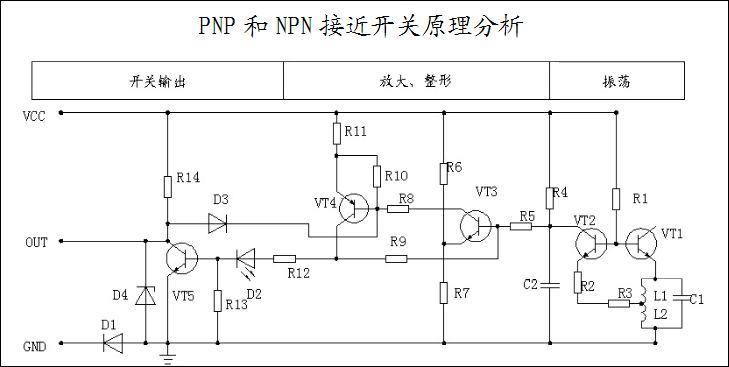

圖片：

NPN原理圖好像就差個二極管
