工控人家園 綜合討論 東方步進電機五相十線怎么接線？

泰山之石

級別: 工控俠客

精華主題: 0
發帖數量: 2268 個
工控威望: 2503 點
下載積分: 11715 分
在線時間: 916(小時)
注冊時間: 2008-11-12
最后登錄: 2025-04-28
查看泰山之石的主題 / 回貼

12樓發表于: 2017-05-05 09:13

只看該作者 | 小中大

引用
引用第10樓a1009896137于2017-05-05 08:11發表的 :

是兩根線并在一起？我接了前面的五根線到端子上，后面的五根線并在一起了，電機動了，可是只朝著一個方向動。

看你的說明應該不是這樣接線吧？我的理解是兩兩一個端子。

whwanghu

級別: 家園常客

精華主題: 0
發帖數量: 132 個
工控威望: 862 點
下載積分: 37036 分
在線時間: 839(小時)
注冊時間: 2014-02-11
最后登錄: 2024-12-15
查看whwanghu的主題 / 回貼

13樓發表于: 2017-05-05 16:56

只看該作者 | 小中大

電機十根線按顏色兩兩一個端子，成五根線，在對應接到驅動上

a1009896137

級別: 探索解密

精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 833 分
在線時間: 2(小時)
注冊時間: 2017-04-27
最后登錄: 2017-05-13
查看a1009896137的主題 / 回貼

14樓發表于: 2017-05-13 20:08

只看該作者 | 小中大

引用
引用第13樓whwanghu于2017-05-05 16:56發表的 :
電機十根線按顏色兩兩一個端子，成五根線，在對應接到驅動上

兩根對應顏色并在一起？

lin10663

Ivan

級別: VIP會員

精華主題: 0
發帖數量: 3873 個
工控威望: 4328 點
下載積分: 143557 分
在線時間: 6668(小時)
注冊時間: 2016-10-23
最后登錄: 2025-05-10
查看lin10663的主題 / 回貼

15樓發表于: 2017-05-13 20:24

只看該作者 | 小中大

他有標準控制器~~為捨不用那

努力~學習
QQ:1796367739 VX:IVAN10663

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

精華主題: 1 篇
發帖數量: 2448 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

16樓發表于: 2017-05-14 21:13

只看該作者 | 小中大

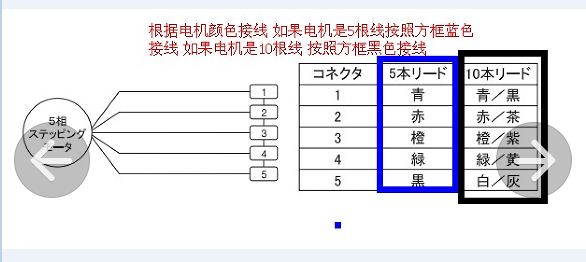

順便把這幾個日文翻譯一下，ステッピングモータ : stepping motor,步進馬達
コネクタ:connector 連接器リード：引線本：相當于根，
接法就是按照十條線的兩條扭一起，接到控制器上就可以。
