樓主發表于: 2017-08-25 13:46

只看樓主 | 小中大

為什么我這邊200smart的PLC沒有可以調用的SCLAE庫？求高手賜教，怎么調用庫，和采集模擬量！！

wwjfsk

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 192 點
下載積分: 937 分
在線時間: 462(小時)
注冊時間: 2014-04-20
最后登錄: 2025-04-23
查看wwjfsk的主題 / 回貼

1樓發表于: 2017-08-25 15:50

只看該作者 | 小中大

http://www.bizsrc.cn/read-gktid-1551493.html

jxz123130

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 144 點
下載積分: 1321 分
在線時間: 7(小時)
注冊時間: 2017-08-25
最后登錄: 2021-12-31
查看jxz123130的主題 / 回貼

2樓發表于: 2017-08-25 17:06

只看該作者 | 小中大

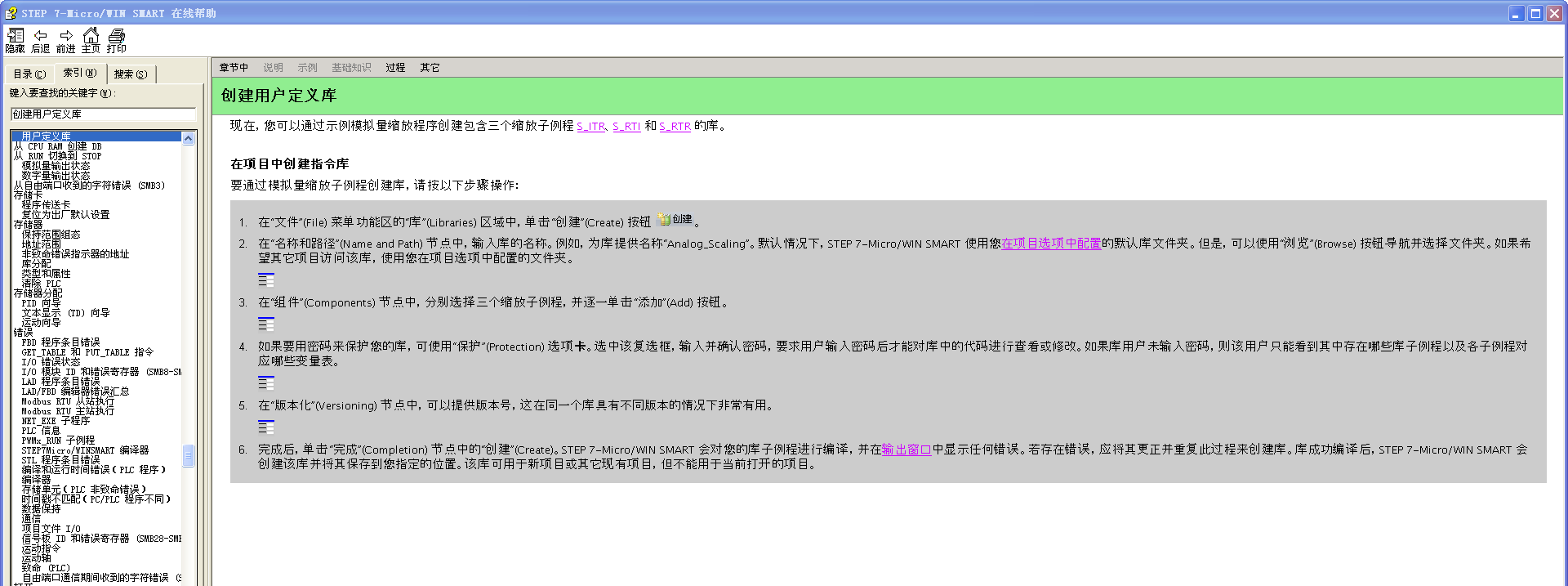

圖片：

軟件自帶的沒有模擬量整定庫，可以自己編寫一個！可以F1查打開幫助文件，搜索“創建用戶定義庫”，有三個模擬量縮放程序子例程，可以參考直接使用。其中S_ITR子程序就是模擬量轉實數的例程。SMART 200PLC模擬量對頂的AD值是0-27648,如果是4-20mA的話，模擬量AD值是5530-27648.這點需要注意。

921074949

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 96 點
下載積分: 666 分
在線時間: 1(小時)
注冊時間: 2017-08-25
最后登錄: 2018-12-06
查看921074949的主題 / 回貼

3樓發表于: 2017-08-25 17:35

只看該作者 | 小中大

直接從寄存器里面把數據讀出來換算一下，也比較方便
