樓主發表于: 2020-07-16 13:51

只看樓主 | 小中大

FX3U有何快速方式/指令可比較將2個寄存器相同位元
比如比較D0 與 D1

D0.0=OFF
D0.1=ON
D0.2=OFF
D0.3=ON
D0.4=OFF
D0.5=ON

D0.0=OFF
D0.1=ON
D0.2=ON
D0.3=ON
D0.4=ON
D0.5=OFF

所以D0與D1之Bit 1 與 3 只要有任一同時ON 則輸出Y0

========================
再新增個條件
有多筆需要比較
D0與D1比較算一筆,每筆最多16個位元
這樣如500筆
所以間接旗標V或Z,或M使用數要注意

[ 此帖被sunnykmc在2020-07-17 00:10重新編輯 ]

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 535 個
工控威望: 775 點
下載積分: 799 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-03-11
查看471165265的主題 / 回貼

1樓發表于: 2020-07-16 14:04

只看該作者 | 小中大

AND d0 d1 d2
LD>= d2 k0
out y0

471165265

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 535 個
工控威望: 775 點
下載積分: 799 分
在線時間: 205(小時)
注冊時間: 2016-01-01
最后登錄: 2025-03-11
查看471165265的主題 / 回貼

2樓發表于: 2020-07-16 14:06

只看該作者 | 小中大

你老人家都工控俠客了，這都不知道

倔強的小白

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 233 點
下載積分: 903 分
在線時間: 96(小時)
注冊時間: 2017-06-14
最后登錄: 2025-03-19
查看倔強的小白的主題 / 回貼

3樓發表于: 2020-07-16 14:32

只看該作者 | 小中大

不寫程序了，就簡單描述下。三菱程序有個指令是BON/ON的判斷，用for循環一個一個判斷下去，遇到同一個位那就置位一個M點就可以。

cythyx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-04-24
查看cythyx的主題 / 回貼

4樓發表于: 2020-07-16 17:28

只看該作者 | 小中大

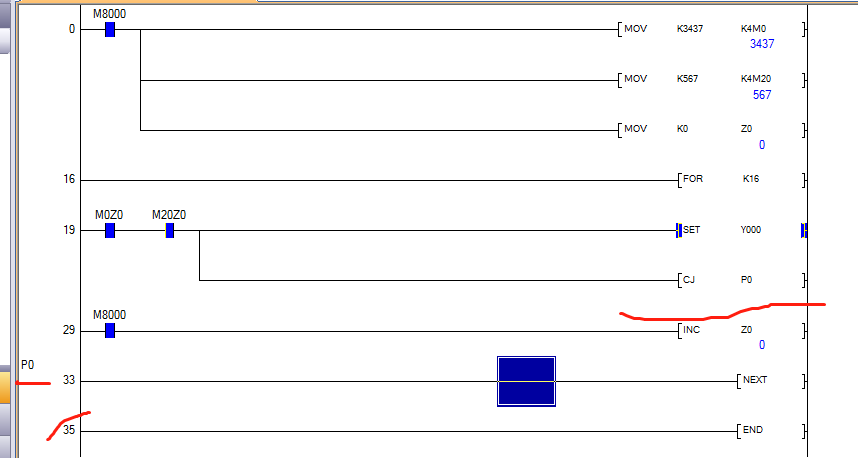

圖片：

轉成位不就行了

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2858 個
工控威望: 3630 點
下載積分: 3544 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-30
查看tingfenghu的主題 / 回貼

5樓發表于: 2020-07-16 18:48

只看該作者 | 小中大

引用
引用第4樓cythyx于2020-07-16 17:28發表的 :
轉成位不就行了

FX3U不用這樣，
不用M101，可以直接使用D0.1,

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4668 個
工控威望: 8068 點
下載積分: 17301 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-30
查看夢雨天涯的主題 / 回貼

6樓發表于: 2020-07-16 21:09

只看該作者 | 小中大

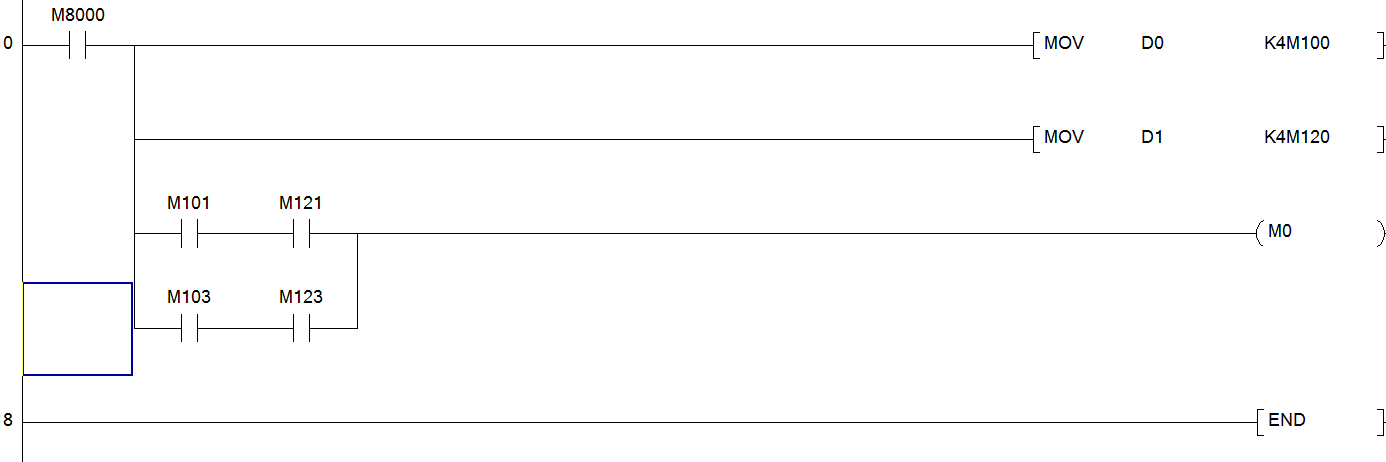

圖片：

好的吧124245

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

sunnykmc

SunnyKMC

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 286 個
工控威望: 3745 點
下載積分: 28928 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-02-04
查看sunnykmc的主題 / 回貼

7樓發表于: 2020-07-17 00:16

只看該作者 | 小中大

感謝樓上的朋友回覆

再新增個條件
有多筆需要比較
D0與D1比較算一筆,每筆最多16個位元
這樣如500筆
所以間接旗標V或Z,或M使用數要注意

就是因?yàn)橛卸喙P需比較條件,所才上來問問有無更好方式

思念未央哈哈

死國之死神

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 168 點
下載積分: 420 分
在線時間: 288(小時)
注冊時間: 2019-03-21
最后登錄: 2023-03-11
查看思念未央哈哈的主題 / 回貼

8樓發表于: 2020-07-17 15:03

只看該作者 | 小中大

循環指令變址z0加1 LD MOV D0Z0 K4M1
接上6樓程序每循環一次變址一次比較一次不就行了嗎
