ai625

要它何用

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 263 點
下載積分: 4288 分
在線時間: 32(小時)
注冊時間: 2007-07-22
最后登錄: 2024-12-05
查看ai625的主題 / 回貼

樓主發表于: 2024-02-21 13:19

只看樓主 | 小中大

圖片：

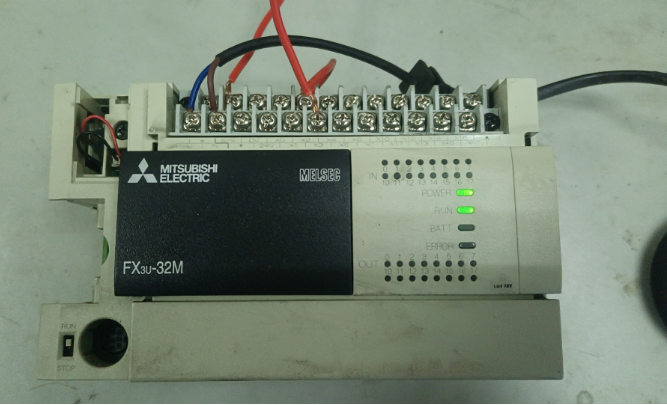

三菱plc FX3U-32M 電源燈和run燈都亮,所以輸入指示燈都不亮，能與電腦通訊，請問是哪里故障了？

用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈都不亮的

[ 此帖被ai625在2024-02-21 15:38重新編輯 ]

趁年輕得多學習

wzy139076378

年輕不是你玩的理由，而是你奮斗的資本。

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 446 個
工控威望: 11981 點
下載積分: 7364 分
在線時間: 1013(小時)
注冊時間: 2013-10-31
最后登錄: 2025-04-30
查看wzy139076378的主題 / 回貼

1樓發表于: 2024-02-21 13:33

只看該作者 | 小中大

可能是你輸入接線沒接對吧，公共端這些

三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4668 個
工控威望: 8068 點
下載積分: 17296 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-30
查看夢雨天涯的主題 / 回貼

2樓發表于: 2024-02-21 13:34

只看該作者 | 小中大

直接上圖，要么是S/S沒有接線或者說接錯了或者說沒電還有就是一個輸入也沒有

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

ai625

要它何用

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 263 點
下載積分: 4288 分
在線時間: 32(小時)
注冊時間: 2007-07-22
最后登錄: 2024-12-05
查看ai625的主題 / 回貼

3樓發表于: 2024-02-21 15:31

只看該作者 | 小中大

我用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈也都不亮。。。

趁年輕得多學習

ai625

要它何用

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 263 點
下載積分: 4288 分
在線時間: 32(小時)
注冊時間: 2007-07-22
最后登錄: 2024-12-05
查看ai625的主題 / 回貼

4樓發表于: 2024-02-21 15:32

只看該作者 | 小中大

引用
引用第2樓夢雨天涯于2024-02-21 13:34發表的 :
直接上圖，要么是S/S沒有接線或者說接錯了或者說沒電還有就是一個輸入也沒有

我用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈也都不亮。。。

趁年輕得多學習

wzy139076378

年輕不是你玩的理由，而是你奮斗的資本。

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 446 個
工控威望: 11981 點
下載積分: 7364 分
在線時間: 1013(小時)
注冊時間: 2013-10-31
最后登錄: 2025-04-30
查看wzy139076378的主題 / 回貼

5樓發表于: 2024-02-21 15:34

只看該作者 | 小中大

那你先了解清楚怎么接線吧。

三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 3272 點
下載積分: 18683 分
在線時間: 416(小時)
注冊時間: 2020-01-07
最后登錄: 2025-04-29
查看cypress1121的主題 / 回貼

6樓發表于: 2024-02-21 15:38

只看該作者 | 小中大

引用
引用第3樓ai625于2024-02-21 15:31發表的 :
我用一根臨時線接s/s，分別與X0,X1,X2,,,X7接觸，輸入指示燈也都不亮。。。

可參閱手冊，看是要用NPN訊號還是PNP訊號，原則上你這樣接是沒反應的~~

ai625

要它何用

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 263 點
下載積分: 4288 分
在線時間: 32(小時)
注冊時間: 2007-07-22
最后登錄: 2024-12-05
查看ai625的主題 / 回貼

7樓發表于: 2024-02-21 15:40

只看該作者 | 小中大

引用
引用第6樓cypress1121于2024-02-21 15:38發表的 :

可參閱手冊，看是要用NPN訊號還是PNP訊號，原則上你這樣接是沒反應的~~

謝謝，指導，以前我用的是FX1N系列的 0v對相應的輸入點指示燈會亮的

趁年輕得多學習

zq123666

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 539 個
工控威望: 2203 點
下載積分: 26528 分
在線時間: 1188(小時)
注冊時間: 2021-03-24
最后登錄: 2025-04-25
查看zq123666的主題 / 回貼

8樓發表于: 2024-02-21 15:55

只看該作者 | 小中大

如果你S/S接24V，那你輸入端口就要接0V信號！

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 12928 個
工控威望: 15640 點
下載積分: 44357 分
在線時間: 1000(小時)
注冊時間: 2019-06-05
最后登錄: 2025-04-30
查看雪山飛狐的主題 / 回貼

9樓發表于: 2024-02-21 16:33

只看該作者 | 小中大

很清楚了，接線。

wenqing1012

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 645 個
工控威望: 804 點
下載積分: 2436 分
在線時間: 483(小時)
注冊時間: 2006-11-03
最后登錄: 2025-04-30
查看wenqing1012的主題 / 回貼

10樓發表于: 2024-02-22 12:06

只看該作者 | 小中大

s/s是公共點，與輸入點極性相反才可以

機會是自己創造的！

mmknight

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 827 點
下載積分: 560 分
在線時間: 39(小時)
注冊時間: 2022-07-15
最后登錄: 2025-04-29
查看mmknight的主題 / 回貼

11樓發表于: 2024-02-22 13:02

只看該作者 | 小中大

比如說接線，24v接s/s，ov就短接x0/ x1之類的
0v接s/s， 24v就短接 x0 x 1之類的
