樓主發表于: 2024-03-28 15:46

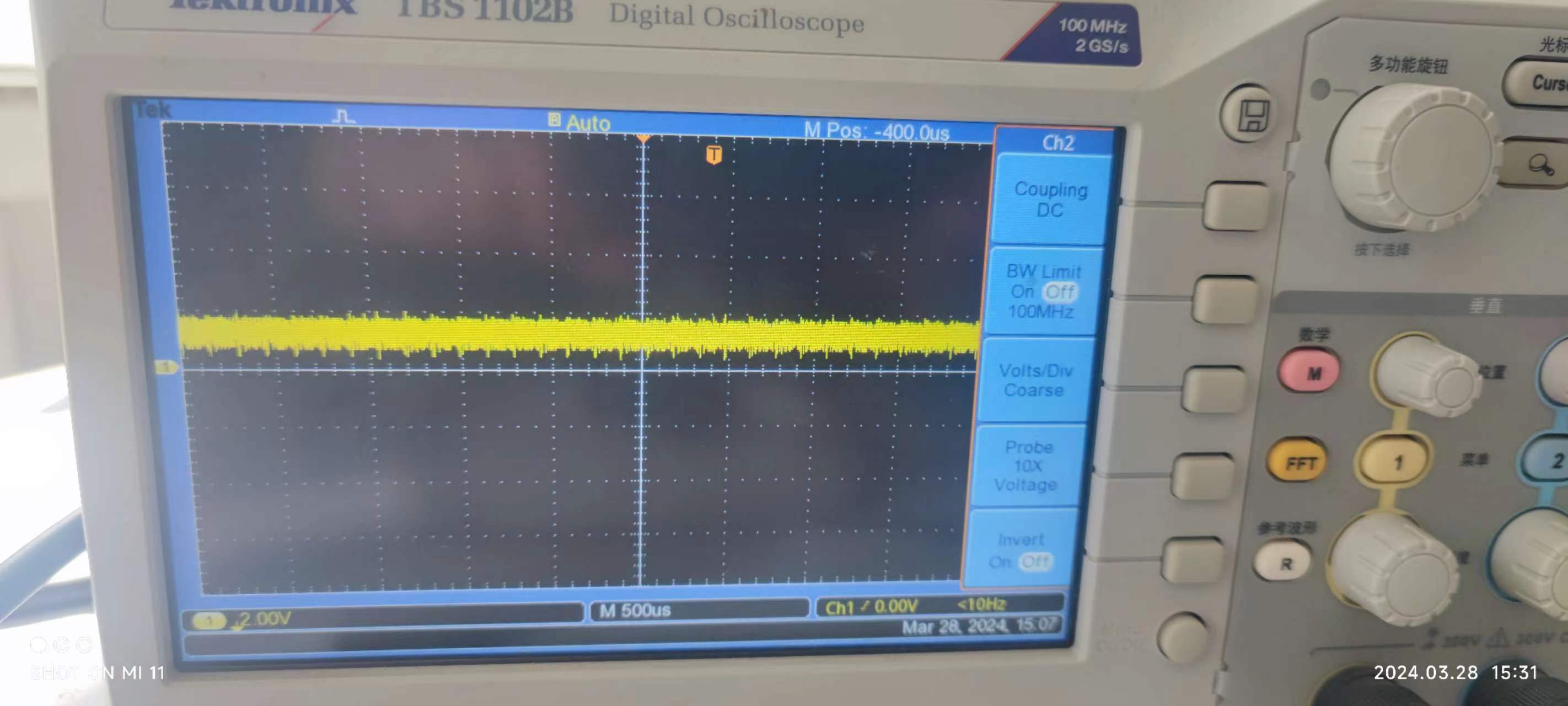

c#上位機和單片機串口通訊，用串口助手測試單片機一切正常，用上位機可以發數據，但是沒有返回數據。用示波器測量了一下USB轉串口的TX端，發現輸出波形和調試助手的差別很大，調試助手輸出的波形很干凈，而上位機輸出的波形上面有好多疊加，不知道是什么原因，是在同一臺電腦上的測試。這是串口沒有打開時候的波形

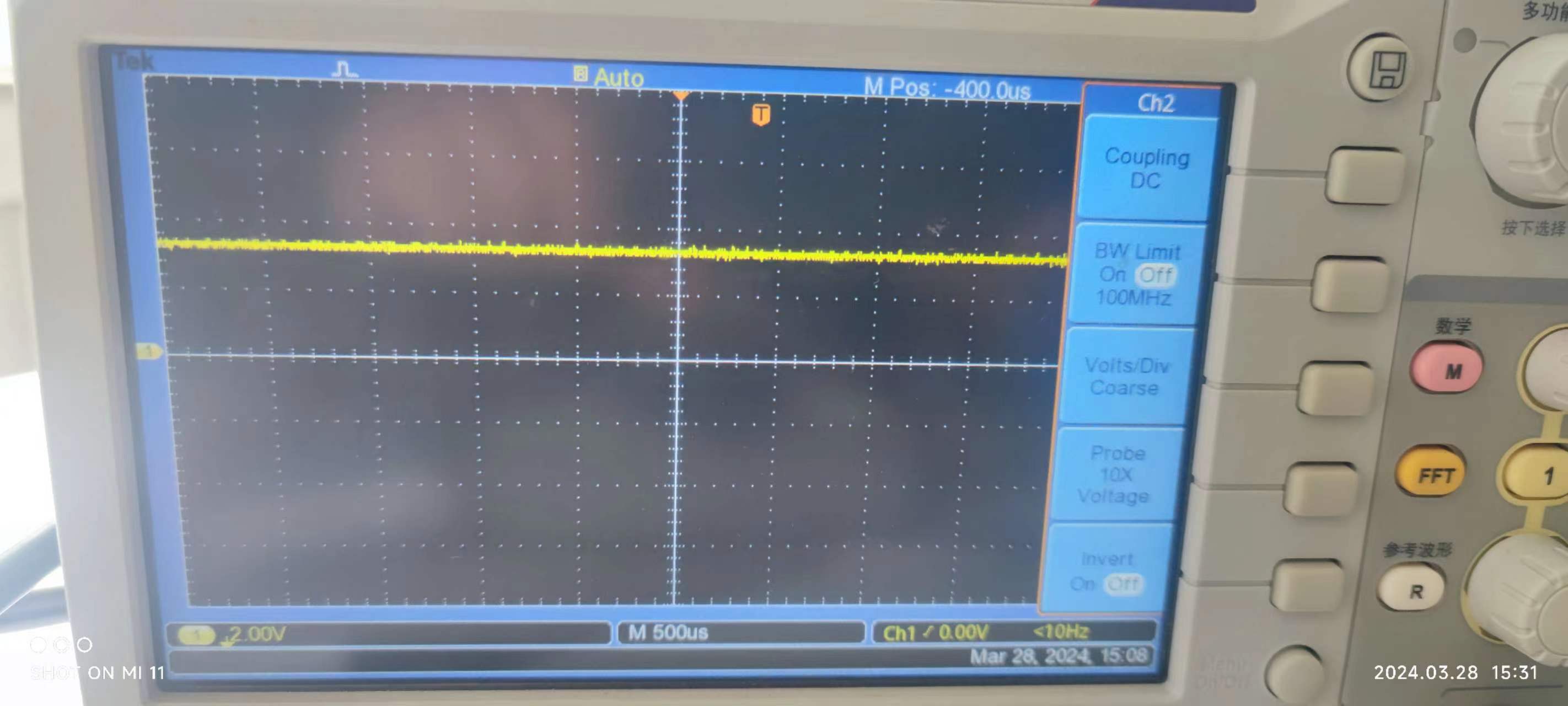

這是打開串口后的波形

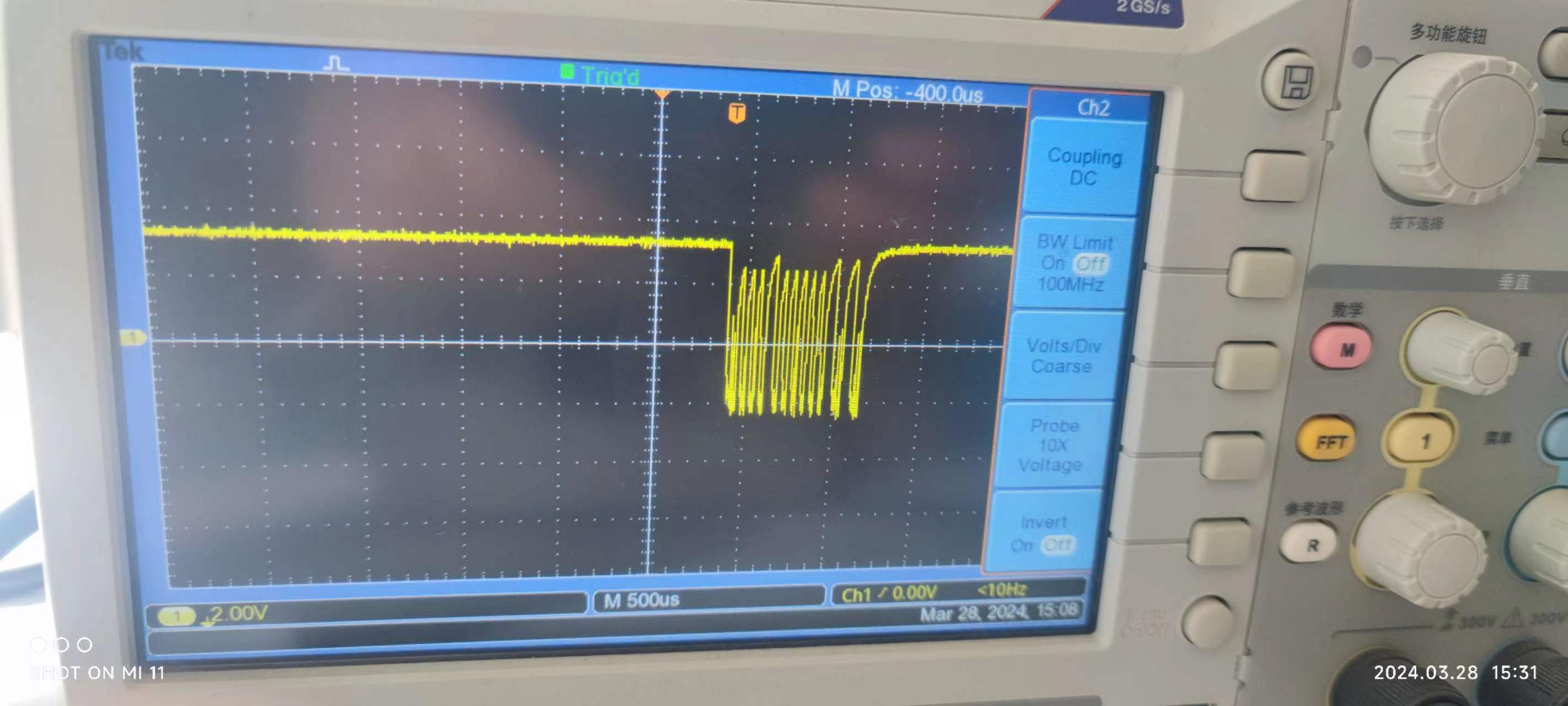

這是串口助手發數據時

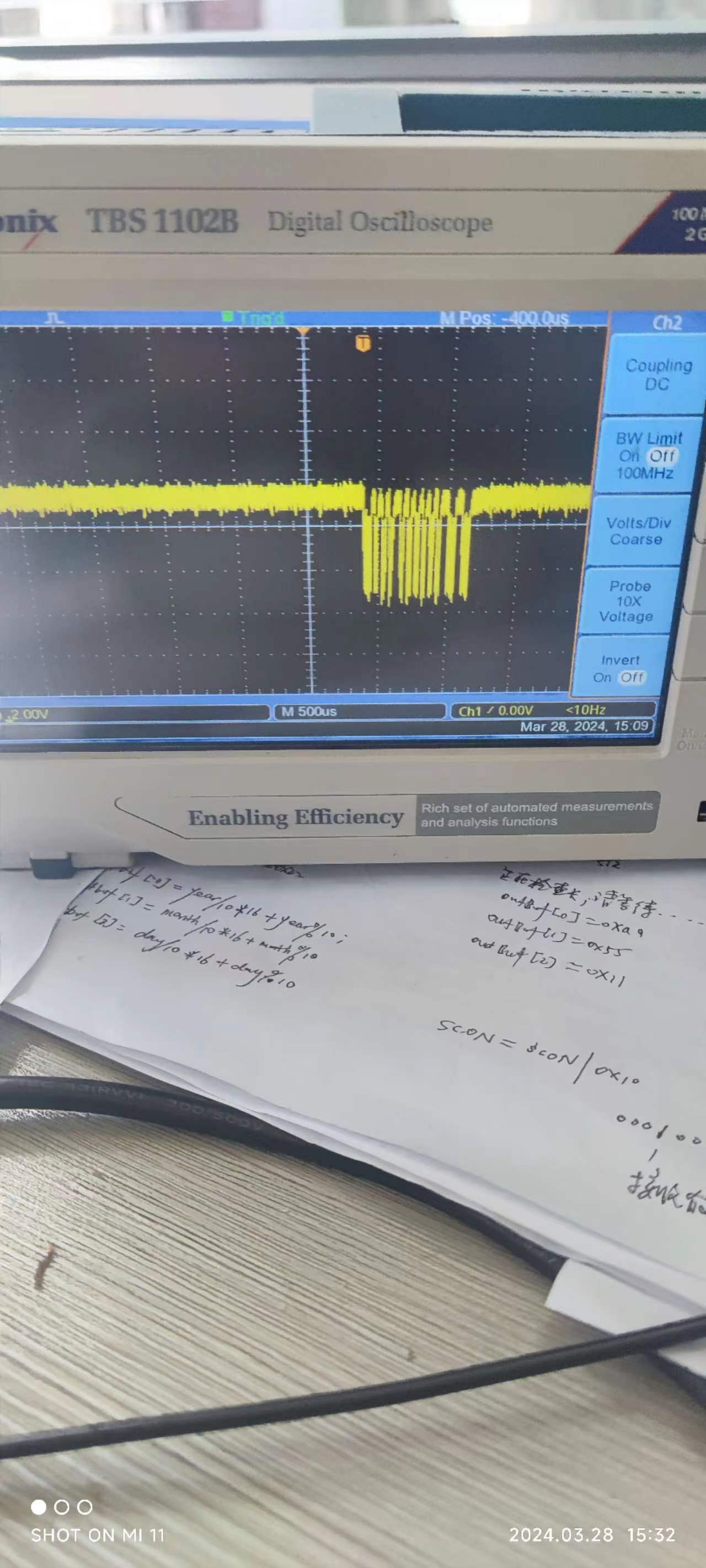

這是上位機發數據時的波形

，這個波形單片機沒有返回值這是什么原因有知道的嗎

lochao

級別: 略有小成

精華主題: 0
發帖數量: 173 個
工控威望: 303 點
下載積分: 4740 分
在線時間: 749(小時)
注冊時間: 2010-07-05
最后登錄: 2025-05-14
查看lochao的主題 / 回貼

1樓發表于: 2024-04-08 16:38

只看該作者 | 小中大

自問自答，串口轉USB的問題，折騰了幾天，換了根線好了

li19930121

級別: 工控俠客

精華主題: 0
發帖數量: 894 個
工控威望: 2257 點
下載積分: 2213 分
在線時間: 418(小時)
注冊時間: 2019-02-12
最后登錄: 2025-05-15
查看li19930121的主題 / 回貼

2樓發表于: 2024-04-09 11:26

只看該作者 | 小中大

有串口調試助手不用，用示波器也是神級操作啊

lochao

級別: 略有小成

精華主題: 0
發帖數量: 173 個
工控威望: 303 點
下載積分: 4740 分
在線時間: 749(小時)
注冊時間: 2010-07-05
最后登錄: 2025-05-14
查看lochao的主題 / 回貼

3樓發表于: 2024-04-09 15:48

只看該作者 | 小中大

剛開始用的串口助手，不正常才用的示波器

暴躁小白兔

級別: 略有小成

精華主題: 0
發帖數量: 169 個
工控威望: 217 點
下載積分: 5967 分
在線時間: 103(小時)
注冊時間: 2021-05-11
最后登錄: 2025-05-15
查看暴躁小白兔的主題 / 回貼

4樓發表于: 2024-04-09 15:50

只看該作者 | 小中大

嘿嘿嘿，沒想到吧，轉換線的芯片不一樣
