工控人家園 綜合討論 絲光機程序！帶注釋。起動不了！是什么問題？

lwj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lwj的主題 / 回貼

12樓發表于: 2008-11-05 22:15

只看該作者 | 小中大

請大蝦幫忙！

zhangshichao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangshichao的主題 / 回貼

13樓發表于: 2009-02-21 16:27

只看該作者 | 小中大

沒有工藝，不好懂
明天好好看看

yunshan407

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yunshan407的主題 / 回貼

14樓發表于: 2009-02-21 16:34

只看該作者 | 小中大

估計問題不大，在監視的狀態下一看就會發現問題的。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160650 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-19
查看sjm213的主題 / 回貼

15樓發表于: 2009-02-21 17:30

只看該作者 | 小中大

設備實際硬件中有兩個特殊功能模塊。

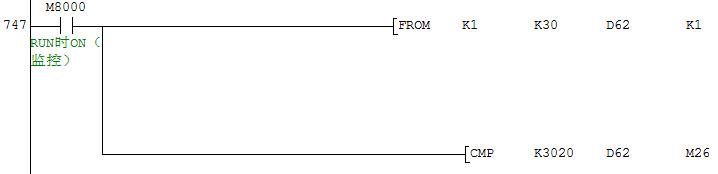

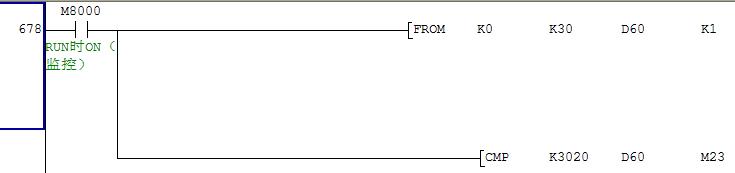

可以看程序的以下兩段：

1.

那么，必須在滿足D60=K3020切D62≠K3020時，才會有M24 ON和M27 OFF的結果，接下來才會有M49和M69都為ON的結果。

然后再看M5、M6、M7（運行時接通）和Y001（運行指示）這幾句程序就會發現，按下X002（啟動）按鈕后是M6不通導致不能運行，M6不通的原因是M69不通。只要在模擬中給D60賦值為K3020，則Y001就為ON了。

在實際設備上因為特殊模塊的存在，通過FROM語句獲得的D60內的數值就是K3020所以設備才能夠啟動，而模擬的時候D60內數值為0，導致條件不滿足。
