工控人家園 三菱工控論壇 誰有三菱FOR指令的梯形圖？

zjwljsj200

大樂園

級別: 略有小成

精華主題: 0
發帖數量: 83 個
工控威望: 290 點
下載積分: 787 分
在線時間: 39(小時)
注冊時間: 2008-11-22
最后登錄: 2018-10-03
查看zjwljsj200的主題 / 回貼

樓主發表于: 2010-11-12 08:01

只看樓主 | 小中大

誰有三菱FOR指令的梯形圖？不知是怎樣編程的？我的[email protected].....謝謝/

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9466 分
在線時間: 9659(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-17
查看cvlsam的主題 / 回貼

1樓發表于: 2010-11-12 08:57

只看該作者 | 小中大

循環4次

------------------------For 4
要執行的程序
-----------------------NEXT

zjwljsj200

大樂園

級別: 略有小成

精華主題: 0
發帖數量: 83 個
工控威望: 290 點
下載積分: 787 分
在線時間: 39(小時)
注冊時間: 2008-11-22
最后登錄: 2018-10-03
查看zjwljsj200的主題 / 回貼

2樓發表于: 2010-11-12 21:15

只看該作者 | 小中大

樓上的朋友，我做了一個簡單的程序，啟動X0不會循環，幫我修改一下。
LDX0   PLS M5
FOR  K3
LD M5   SET M2
LD X2      OUT Y0
LD Y0      OUT  T1  K50
LD T1      RST M2   OUT Y1
NEXT
END

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9466 分
在線時間: 9659(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-17
查看cvlsam的主題 / 回貼

3樓發表于: 2010-11-12 21:54

只看該作者 | 小中大

喔，在循環中加定時器基本是找死，除非有不斷的去復位看門狗。

你要的循環非常簡單，去除For與NEXT指令即可。

好好看書吧，了解一下PLC工作原理，不要死讀。

Regards

uex3770366

級別: 略有小成

精華主題: 0
發帖數量: 46 個
工控威望: 200 點
下載積分: 931 分
在線時間: 57(小時)
注冊時間: 2007-05-30
最后登錄: 2025-04-21
查看uex3770366的主題 / 回貼

4樓發表于: 2010-11-12 21:59

只看該作者 | 小中大

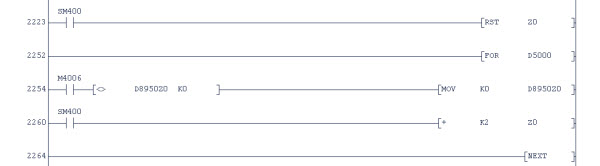

送你一小段比較簡單的
