樓主發表于: 2011-12-12 17:33

全看 | 小中大

設定一個任意數 7 當計數數到7的時候做相應的動作。而且數到7清0又重新數數到7又做出相應動作。
以設定的數做循環。求高手給梯形圖

qinchuangyi

級別: 略有小成

精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的主題 / 回貼

1樓發表于: 2011-12-12 21:54

全看 | 小中大

這么簡單的題，自己解決啦

本帖最近評分記錄：

下載積分:+1(shao0330) 555

qinchuangyi

級別: 略有小成

精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的主題 / 回貼

2樓發表于: 2011-12-18 13:42

全看 | 小中大

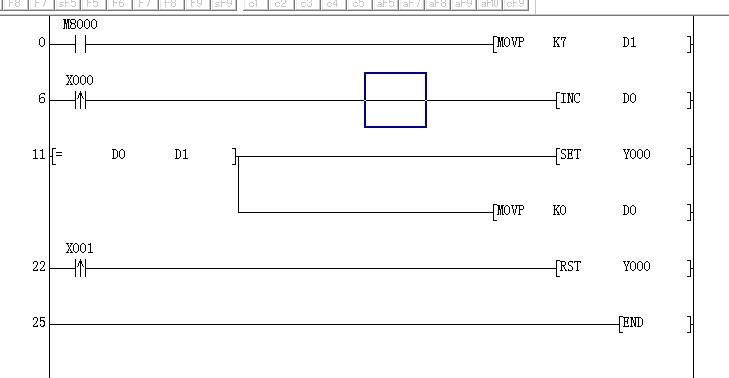

LD M8000
MOVP K7 D1
LDP X0
INC D0
LD= D0 D1
SET Y0
MOVP K0 D0
LDP X1
RST Y0

x0為檢出數輸入，X1為動作復位，Y0為動作輸出。
