k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
樓主  發表于: 2016-12-21 14:46

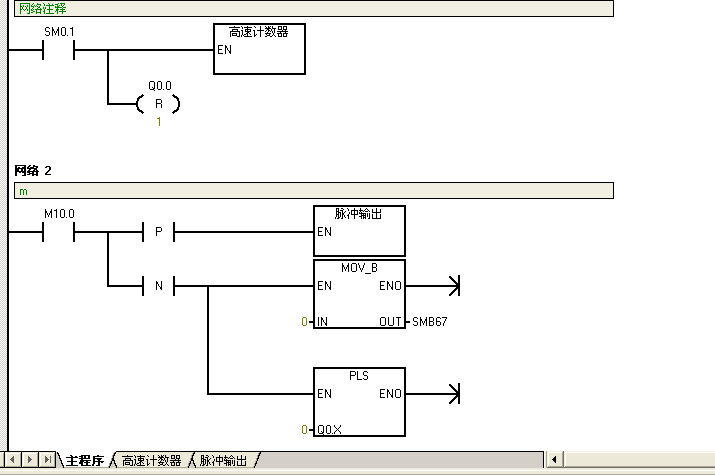

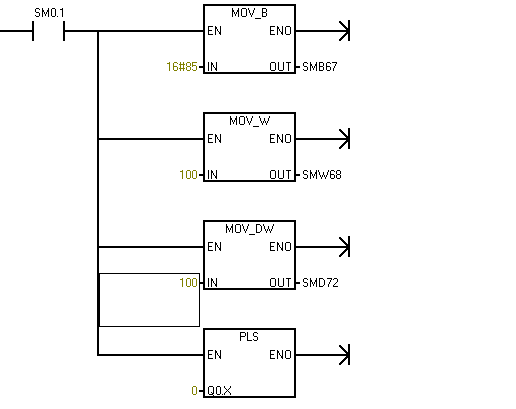

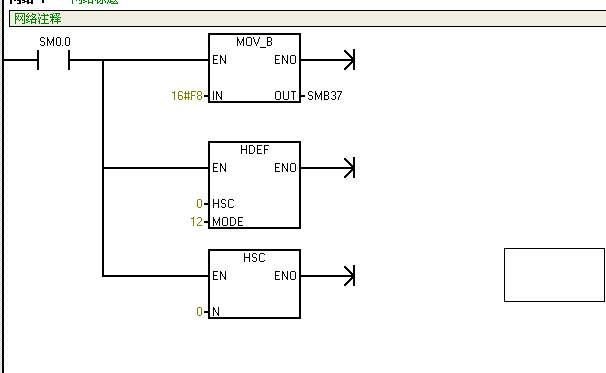

圖片：
圖片：
圖片：
這是根據例子寫的，，接線是Q0.0鏈接的pu+ 加了2K的電阻    ,pu-鏈接的0v，，PLC的1L+鏈接的24V+，1M鏈接的0V
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
1樓  發表于: 2016-12-21 15:07
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
2樓  發表于: 2016-12-21 15:16
沒有大神指導一下嗎
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
3樓  發表于: 2016-12-21 16:17
補充一下 PLC是晶體管的，接線是Q0.0鏈接的pu- 加了2K的電阻    ,pu+鏈接的24v，，PLC的1L+鏈接的24V+，1M鏈接的0V
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
4樓  發表于: 2016-12-21 16:21
用松下的PLC沒有問題  證明驅動器和電機是沒問題的
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
5樓  發表于: 2016-12-22 09:59
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
6樓  發表于: 2016-12-22 14:35
終于弄明白了，松下的PLC脈沖輸出點是NPN型的，西門子PLC脈沖輸出是PNP型的，，那么說我現在需要電平轉換 ，有沒大神指導一下..
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
7樓  發表于: 2016-12-22 17:17

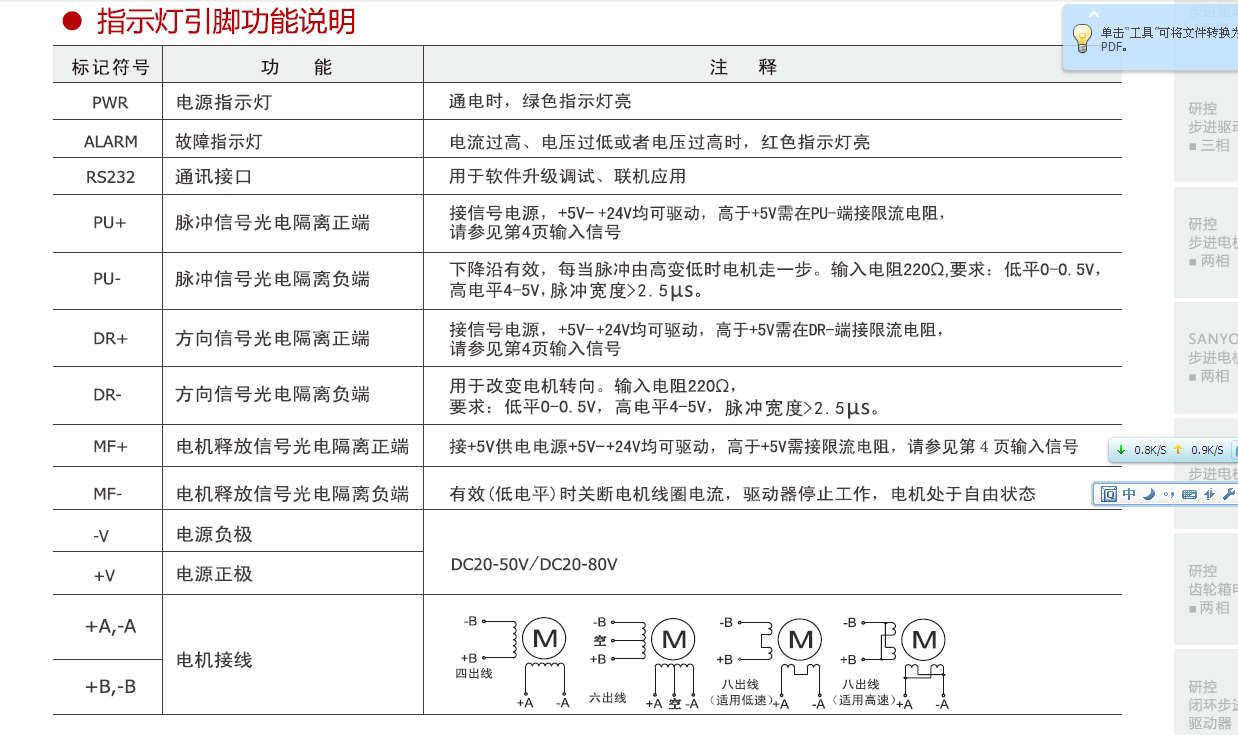

圖片：
這是驅動器的說明  是不是只能PU-接受脈沖？
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 334 點
下載積分: 944 分
在線時間: 326(小時)
注冊時間: 2014-04-30
最后登錄: 2025-05-09
查看k2416207的 主題 / 回貼
8樓  發表于: 2016-12-23 08:53
