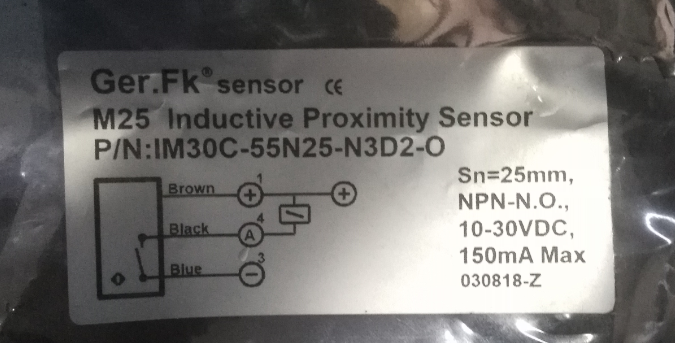

求問這個傳感器怎么接線！

棕色 接24+    藍色接0V    黑色和棕色之間接負載

引用

引用第1樓shenyuan于2018-04-08 11:49發表的  :
棕色 接24+    藍色接0V    黑色和棕色之間接負載

2樓正解��！記住傳感器一般都是棕色為電源正極，藍色為電源負極，黑色為輸出，至于是輸出正極與負極，要看是什么結，是NPN，輸出負極，PNP輸出正極！

你好，按你的接線方法，傳感器常亮。

正解傳感器異常

樓上應該沒有問題，可以自己打電話問問廠家

引用

引用第1樓shenyuan于2018-04-08 11:49發表的  :
棕色 接24+    藍色接0V    黑色和棕色之間接負載

樓上的接線方式確實為正解，這個是標準的接線方式（棕正、藍負、黑信號，NPN：黑色線接負載的負端，DC24V正接負載的負端；PNP：黑色接負載的正端，DC24V負接負載的負端）。如果按這個接了之后傳感器上的指示燈為常亮的話，建議你仔細看一下傳感器上是否有檢測范圍的調節旋鈕，如果有的話，可以調一下試試，如果沒有，那只能說是你的傳感器有問題的。

引用

引用第3樓好灰塵于2018-04-08 13:04發表的  :
你好，按你的接線方法，傳感器常亮。

傳感器常亮跟接不接負載都沒關系，接反了你都不亮，你還是檢查一下傳感器吧。

       傳感器常亮，是電源指示燈吧？

棕色接24V藍色接OV萬用表DC檔測量黑線與棕線當感應器感應到與沒感應到有沒有DC24V變化

就一個NPN輸出的接近開關,就三根線,問得整這么復雜干啥?

棕正，藍負，黑輸出，如果接中繼，黑色接線圈負極
