 如圖，今天在網上看大神說在FB中可以用到變址





問題是添加完后，怎么在梯形圖里面調用它？試了下各種格式都沒成功

之所以用到變址是因為在FB塊中用到除法，除法的結果和余數是相鄰地址兩個D，需要用到余數
又或者有其他辦法實現嗎？

方法很多，感謝！
1、變址（必須用DDIV，基于數組的數據類型是Double）：

2、內嵌ST，用MOD_E函數

搞不懂你要問啥，取余數有指令mod.你建的是一個兩元素的一維數組，和變址有什么關系！  ddiv(TURE,D1,D3,D5) D1/D3=D5；MOD_E(TRUE,D1,D3,D10)  D10存放D1除以D3的余數。
另外fx3的變址用V,Z.如D0Z3，如果Z3值是K0,那么D0Z3代表D0,如果Z3值為K5那么D0Z3代表D5,詳細的看一下軟元件手冊。變值用在指令使用次數有限制的情況或者需要變化數據內容的情況下。

引用

引用第5樓wangdai527于2019-05-08 14:12發表的  :

三菱沒有MOD指令，三菱里面DIV(D1 D3 D5)，執行的是D1/D3=D5，余數會放在D6。我想在FB塊的梯形圖里面用到這相鄰兩個D，但FB塊局部定義只能定義單個數據類型。所以尋求變址的方式，去找余數。

簡單工程中確實是沒有直接取余

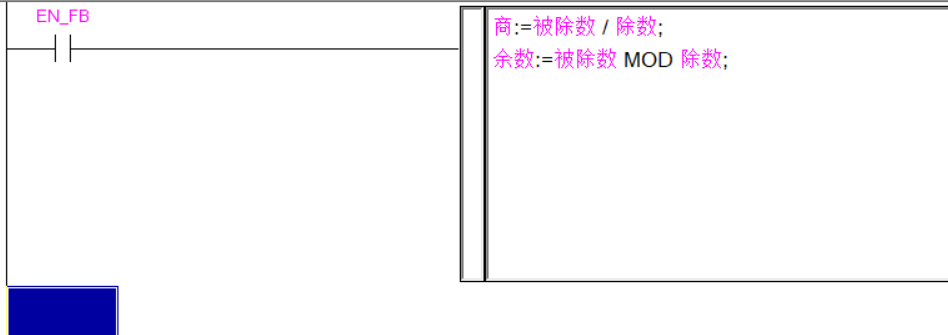

選擇標簽的話，內嵌ST可以做。
結構化工程中有MOD函數直接使用

引用

引用第10樓wangdai527于2019-05-08 14:43發表的  :

好吧，還沒用過結構化工程......一直只用了梯形圖

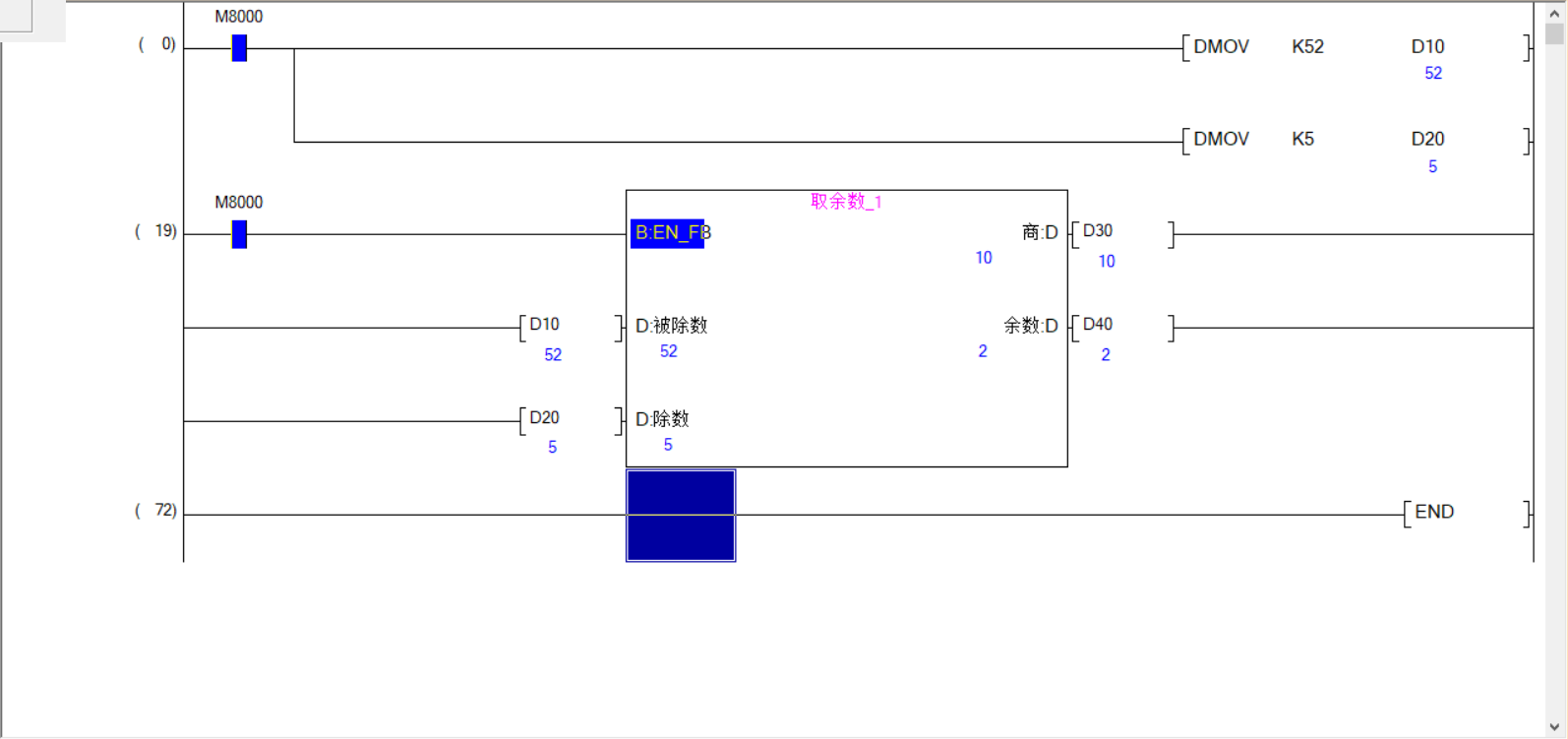

簡單工程下的內嵌st在 FB里也可以使用。你看看
