樓主發表于: 2019-08-10 15:22

只看樓主 | 小中大

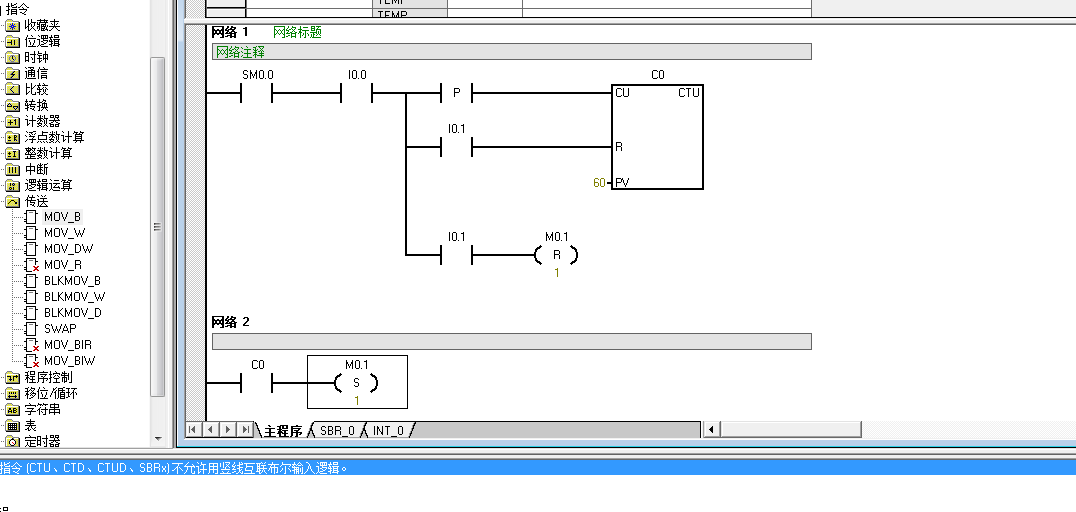

圖片：

用西門子的有點懵逼，我是哪里錯了嗎，才開始學西門子寫法
隨便問下
用西門子我寄存器怎么寫，三菱D，西門子是啥子
有點懵逼

zlcp123

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 4321 點
下載積分: 13682 分
在線時間: 559(小時)
注冊時間: 2018-09-11
最后登錄: 2025-03-27
查看zlcp123的主題 / 回貼

1樓發表于: 2019-08-10 15:33

只看該作者 | 小中大

任何PLC用梯形圖寫程序一行之內都不能有一個以上的主分支，這是基礎。
LD C0
SET M0.1
要么放到LD SM0.0后面做分支，要么另起一行放到網絡2

此號注銷2

此號注銷

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 432 個
工控威望: 690 點
下載積分: 583 分
在線時間: 541(小時)
注冊時間: 2018-05-30
最后登錄: 2025-04-14
查看此號注銷2的主題 / 回貼

2樓發表于: 2019-08-10 15:44

只看該作者 | 小中大

引用
引用第1樓zlcp123于2019-08-10 15:33發表的 :
任何PLC用梯形圖寫程序一行之內都不能有一個以上的主分支，這是基礎。
LD C0
SET M0.1
要么放到LD SM0.0后面做分支，要么另起一行放到網絡2

另外看下手冊，VW0等于D0 VB是一個字節

此號注銷

zhanghao123

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 345 個
工控威望: 819 點
下載積分: 339 分
在線時間: 87(小時)
注冊時間: 2019-06-20
最后登錄: 2025-04-14
查看zhanghao123的主題 / 回貼

3樓發表于: 2019-08-10 16:25

只看該作者 | 小中大

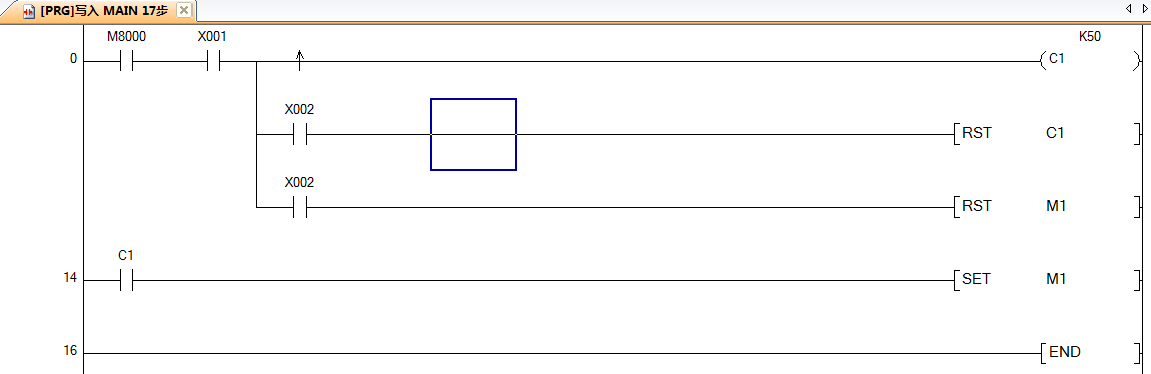

圖片：

引用
引用第1樓zlcp123于2019-08-10 15:33發表的 :
任何PLC用梯形圖寫程序一行之內都不能有一個以上的主分支，這是基礎。
LD C0
SET M0.1
要么放到LD SM0.0后面做分支，要么另起一行放到網絡2

那個大師，我可能有點笨，還是不知道西門子為什么不行，我用三菱這樣寫就可以

zhanghao123

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 345 個
工控威望: 819 點
下載積分: 339 分
在線時間: 87(小時)
注冊時間: 2019-06-20
最后登錄: 2025-04-14
查看zhanghao123的主題 / 回貼

4樓發表于: 2019-08-10 16:29

只看該作者 | 小中大

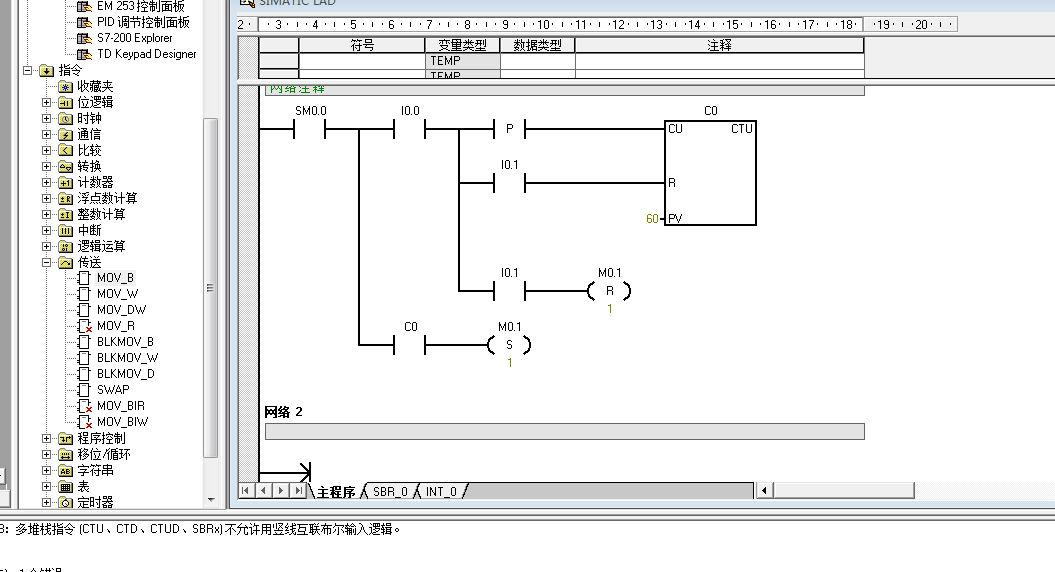

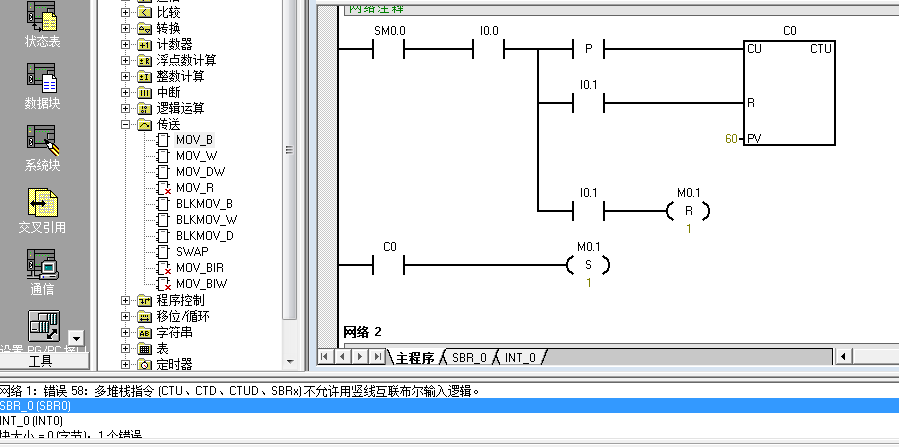

圖片：

無論是另起放到網絡2，還是放到SM0.0后面，都是有報錯

0760

中山木工機械維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 454 個
工控威望: 1719 點
下載積分: 2758 分
在線時間: 733(小時)
注冊時間: 2011-04-16
最后登錄: 2025-04-29
查看0760的主題 / 回貼

5樓發表于: 2019-08-10 18:37

只看該作者 | 小中大

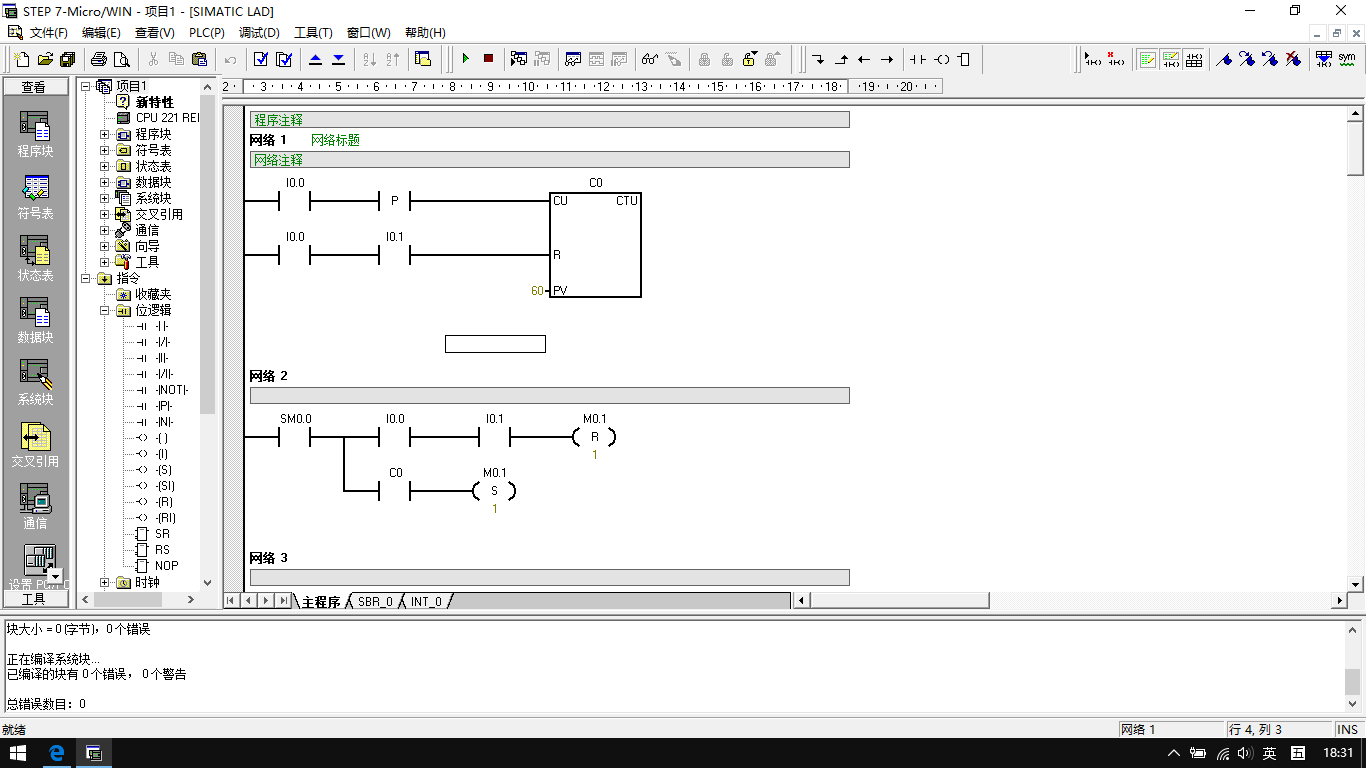

圖片：

這樣和你的功能一樣，錯誤提示已經說得很明白了，你非要那樣弄

zhanghao123

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 345 個
工控威望: 819 點
下載積分: 339 分
在線時間: 87(小時)
注冊時間: 2019-06-20
最后登錄: 2025-04-14
查看zhanghao123的主題 / 回貼

6樓發表于: 2019-08-12 08:18

只看該作者 | 小中大

引用
引用第5樓0760于2019-08-10 18:37發表的 :
這樣和你的功能一樣，錯誤提示已經說得很明白了，你非要那樣弄

就是用了定時器就不能前面有另一個副棧，是不是

999感冒靈

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 274 個
工控威望: 351 點
下載積分: 1210 分
在線時間: 65(小時)
注冊時間: 2019-05-29
最后登錄: 2023-12-17
查看999感冒靈的主題 / 回貼

7樓發表于: 2019-08-12 09:05

只看該作者 | 小中大

按提示嘛意思應該是CU和R腳不能共用同一條豎的母線，西門子有段時間沒摸了

迪迦奧特曼

寧靜是奢侈的奢求。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 1175 點
下載積分: 2458 分
在線時間: 119(小時)
注冊時間: 2018-03-30
最后登錄: 2025-01-17
查看迪迦奧特曼的主題 / 回貼

8樓發表于: 2019-08-13 14:54

只看該作者 | 小中大

兄弟，玩西門子，建議你摸200smart，Step7，或者博圖

寧靜是奢侈的奢求。

zhanghao123

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 345 個
工控威望: 819 點
下載積分: 339 分
在線時間: 87(小時)
注冊時間: 2019-06-20
最后登錄: 2025-04-14
查看zhanghao123的主題 / 回貼

9樓發表于: 2019-08-13 17:03

只看該作者 | 小中大

引用
引用第8樓迪迦奧特曼于2019-08-13 14:54發表的 :
兄弟，玩西門子，建議你摸200smart，Step7，或者博圖

Step7
現在就是這個
