樓主發表于: 2022-03-02 20:07

只看樓主 | 小中大

三菱PLC能不能控制舵機？怎么接線和編程？

laser010

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 572 點
下載積分: 2108 分
在線時間: 116(小時)
注冊時間: 2018-01-19
最后登錄: 2025-04-22
查看laser010的主題 / 回貼

1樓發表于: 2022-03-07 11:12

只看該作者 | 小中大

舵機是模型上面的舵機嗎？舵機采用 PWM信號來控制，脈寬決定了旋轉角度。三菱PLC如需控制舵機，需采用帶高速輸出信號PLC型號，使用PWM指令即可控制舵機。

本帖最近評分記錄：

下載積分:+1(chuguang)

zhaiwenjun

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 94 點
下載積分: 1729 分
在線時間: 8(小時)
注冊時間: 2022-02-16
最后登錄: 2025-04-21
查看zhaiwenjun的主題 / 回貼

2樓發表于: 2022-03-08 13:19

只看該作者 | 小中大

引用
引用樓主chuguang于2022-03-02 20:07發表的求助：三菱PLC怎么接線控制舵機 :
三菱PLC能不能控制舵機？怎么接線和編程？

一般的舵機不行，得用plc專用的舵機。一般的舵機用plc控制，只能轉到固定的幾個點，不能成比例控制，pwm指令輸出的占空比很難符合它的控制需求

本帖最近評分記錄：

下載積分:+1(chuguang)

chuguang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 190 點
下載積分: 494 分
在線時間: 64(小時)
注冊時間: 2009-07-05
最后登錄: 2024-08-22
查看chuguang的主題 / 回貼

3樓發表于: 2022-03-10 19:46

只看該作者 | 小中大

謝謝你的回復！能不能提供一下PLC專用舵機的型號？淘寶搜了一下，沒有找到。

zhaiwenjun

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 94 點
下載積分: 1729 分
在線時間: 8(小時)
注冊時間: 2022-02-16
最后登錄: 2025-04-21
查看zhaiwenjun的主題 / 回貼

4樓發表于: 2022-03-10 21:47

只看該作者 | 小中大

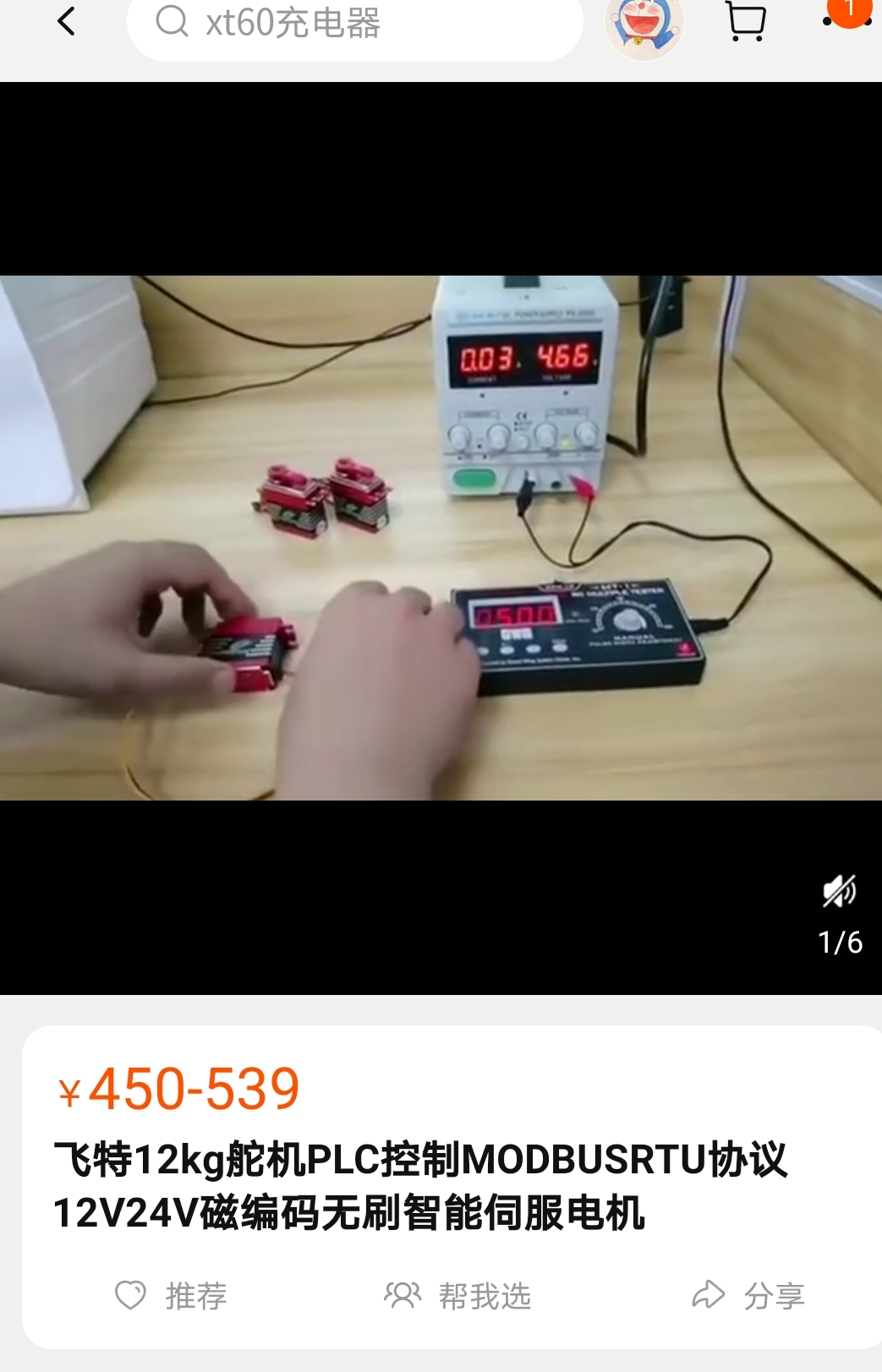

圖片：

引用
引用第3樓chuguang于2022-03-10 19:46發表的 :
謝謝你的回復！能不能提供一下PLC專用舵機的型號？淘寶搜了一下，沒有找到。

zhaiwenjun

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 94 點
下載積分: 1729 分
在線時間: 8(小時)
注冊時間: 2022-02-16
最后登錄: 2025-04-21
查看zhaiwenjun的主題 / 回貼

5樓發表于: 2022-03-10 21:48

只看該作者 | 小中大

plc的脈寬調制指令pwm單位是毫秒，脈寬范圍是0到32767毫秒，只要舵機能接收的信號在這個范圍內都可以直接控制

本帖最近評分記錄：

下載積分:+1(chuguang) 熱心助人！

chuguang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 190 點
下載積分: 494 分
在線時間: 64(小時)
注冊時間: 2009-07-05
最后登錄: 2024-08-22
查看chuguang的主題 / 回貼

6樓發表于: 2022-03-11 12:23

只看該作者 | 小中大

太感謝了
