樓主發表于: 2009-09-12 08:39

全看 | 小中大

描述：?jiǎn)栴}
圖片：

程序在仿真中運行沒有問題，可是在CPU中計數器C100不能清零，還有為什么仿真中 SFTL 一下跳兩個，從Y001到了Y0003。

ogden

級別: 探索解密

精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 737 分
在線時間: 72(小時)
注冊時間: 2009-08-31
最后登錄: 2022-08-10
查看ogden的主題 / 回貼

1樓發表于: 2009-09-12 19:52

全看 | 小中大

可能原因有2個：

M501雙線圈輸出，已有另外的指令已鎖定，

數值比較指令的狀態是連續執行形比較，欠缺復位M201的指令

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表?yè)P(yáng)

ogden

級別: 探索解密

精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 737 分
在線時間: 72(小時)
注冊時間: 2009-08-31
最后登錄: 2022-08-10
查看ogden的主題 / 回貼

2樓發表于: 2009-09-15 23:00

全看 | 小中大

已下載原程序，觀察沒異常，仿真也正常。但其中的M266，是由人機介面或其他介面控制的吧。可能是與人機介面程序配合的問題。
我按1樓的圖片作了改，就可避免其他外圍問題。

ogden

級別: 探索解密

精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 737 分
在線時間: 72(小時)
注冊時間: 2009-08-31
最后登錄: 2022-08-10
查看ogden的主題 / 回貼

3樓發表于: 2009-09-15 23:04

全看 | 小中大

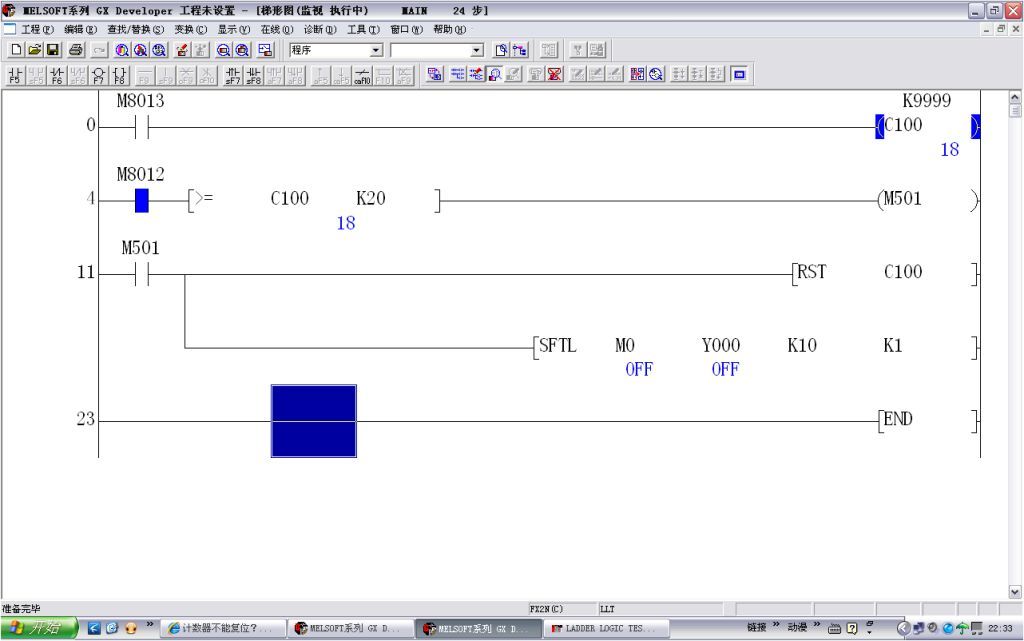

圖片：

剛才圖片太大發不上來

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表?yè)P(yáng)
