60樓發表于: 2010-11-23 13:01

只看該作者 | 小中大

如果你一開始就搞PLC的，你很難搞出來這道題。如果你一開始就是搞繼電器電路的，你會考慮很多的。

不恥下問，是以謂之文也�。。。�！

kongxiao

師父多多，好處多多！嘿嘿！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的主題 / 回貼

61樓發表于: 2010-11-23 13:05

只看該作者 | 小中大

PLC是通過掃描實現的，從第一行掃描到最后一行，然后在循環掃描。每掃描一行記錄一個狀態拿到下一行去運算。而繼電器線路存在動作時間的！還有回路的問題！

不恥下問，是以謂之文也�。。。。�

phb1976

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看phb1976的主題 / 回貼

62樓發表于: 2010-11-23 22:09

只看該作者 | 小中大

如果可以轉化成機械電路，是有點歷害的。我試一下看行不？

附件：

一個常開按鈕.rar (11 K) 下載次數:12
網站提示: 請不要用迅雷下載附件，容易出錯

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 657 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 451(小時)
注冊時間: 2008-06-21
最后登錄: 2025-04-15
查看jackal的主題 / 回貼

63樓發表于: 2010-11-23 23:58

只看該作者 | 小中大

引用
引用第62樓phb1976于2010-11-23 22:09發表的 :
如果可以轉化成機械電路，是有點歷害的。我試一下看行不？

明確的告訴你不行的

ming595

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 116 點
下載積分: 504 分
在線時間: 23(小時)
注冊時間: 2010-04-18
最后登錄: 2021-11-18
查看ming595的主題 / 回貼

64樓發表于: 2010-11-24 00:45

只看該作者 | 小中大

進來學習下！

工控學子

學無止境

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

65樓發表于: 2010-11-24 03:59

只看該作者 | 小中大

這個程序是和我在53樓上傳的電氣圖一模一樣，可以轉換成電路圖的梯形圖。

附件：

可以完全轉換成機械電氣圖的單按鈕程序.rar (11 K) 下載次數:4
網站提示: 請不要用迅雷下載附件，容易出錯

hongming

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的主題 / 回貼

66樓發表于: 2010-11-30 21:49

只看該作者 | 小中大

努力了一下，發現也挺有難度的。估計是平時PLC玩太多。把機械線路都忘了。

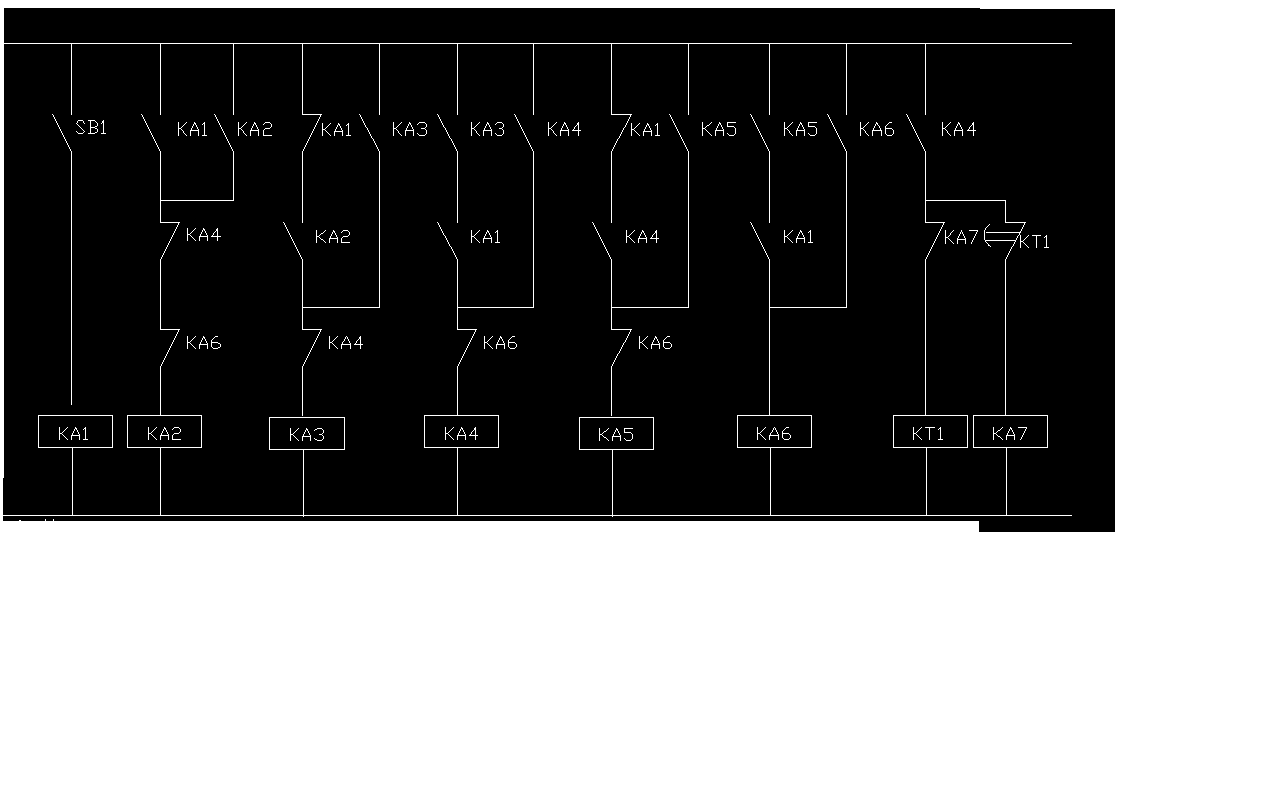

這是我畫的，應該沒有什么沖突，請各位檢查一下。用CAD畫，轉成位圖的。
估計現實中也不會有人這么用的。呵呵。
操作：
    按第一下，KA2長時間輸出
    按第二下，KA7閃爍輸出
    按第三下，KA6切點所有輸出 一鍵控制

hongming

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的主題 / 回貼

67樓發表于: 2010-11-30 21:53

只看該作者 | 小中大

由于插入圖片看不清楚，請將圖片另存到電腦上再看。

xf_chen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 390 點
下載積分: 6953 分
在線時間: 283(小時)
注冊時間: 2008-08-02
最后登錄: 2024-11-14
查看xf_chen的主題 / 回貼

68樓發表于: 2010-11-30 23:51

只看該作者 | 小中大

看來我的水平還不夠

llnzylzk

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看llnzylzk的主題 / 回貼

69樓發表于: 2010-12-01 12:20

只看該作者 | 小中大

說實話，這套題目有點看不懂，到底是什么在輸出、閃爍

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 1159 點
下載積分: 2943 分
在線時間: 325(小時)
注冊時間: 2009-09-03
最后登錄: 2024-12-05
查看工控組態的主題 / 回貼

70樓發表于: 2010-12-01 18:43

只看該作者 | 小中大

引用
引用第66樓hongming于2010-11-30 21:49發表的  :
努力了一下，發現也挺有難度的。估計是平時PLC玩太多。把機械線路都忘了。
這是我畫的，應該沒有什么沖突，請各位檢查一下。用CAD畫，轉成位圖的。
估計現實中也不會有人這么用的。呵呵。
操作：
    按第一下，KA2長時間輸出
.......

你閃爍電路畫的不對�。。。。。。�！

北方

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的主題 / 回貼

71樓發表于: 2010-12-01 20:08

只看該作者 | 小中大

不簡單，應該是一個比較繁瑣的繼電器機械連貫動作吧。
