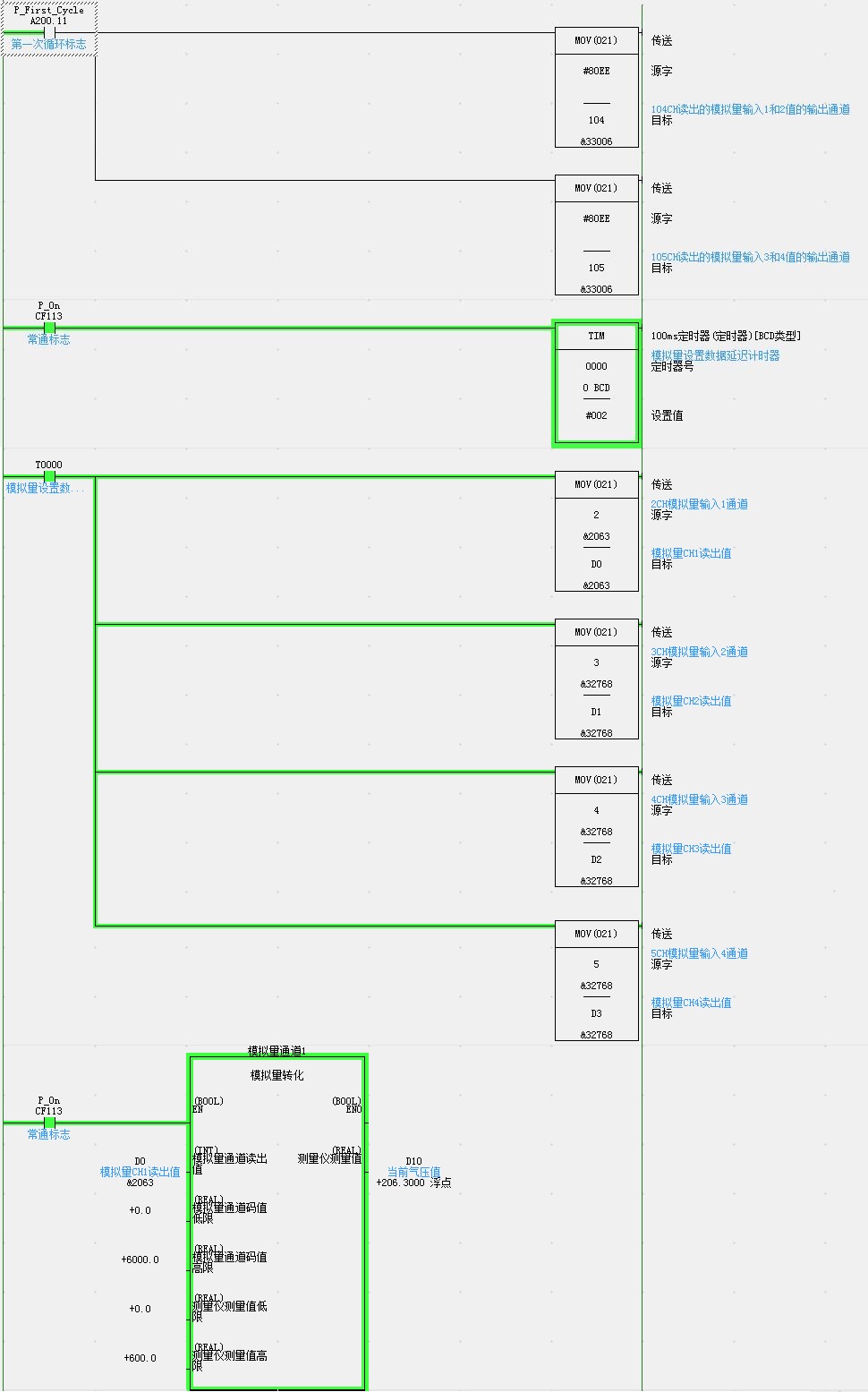

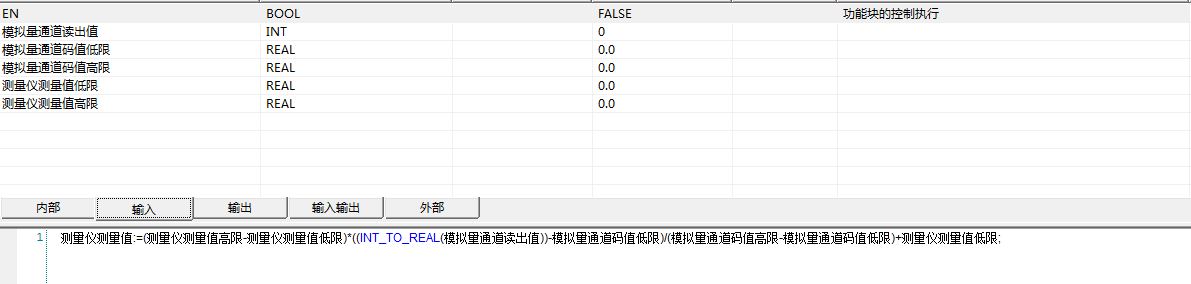

OMRON的CP1L-M40DT-D型號PLC，后面跟著一臺CP1W-16ET輸出模塊和一臺CP1W-AD042模擬量輸入模塊。程序編寫如圖，因條件有限，模擬量通道1接了一個壓力變送器，壓力測量范圍0-600kpa,輸出電流4-20mA，沒有給壓力直接是大氣壓，1個大氣壓應該檢測到的是101.325kpa，但PLC實際檢測出來是206.3kpa。程序編寫問題出在哪里？請教大家，謝謝！

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2144 點
下載積分: 2256 分
在線時間: 720(小時)
注冊時間: 2016-02-18
最后登錄: 2025-04-23
查看小八哥的主題 / 回貼

1樓發表于: 2018-12-15 11:13

全看 | 小中大

CP1W-AD042 分辨率是12000 D0*600/12000 =103.15
