樓主發表于: 2008-02-23 19:01

只看樓主 | 小中大

圖片：

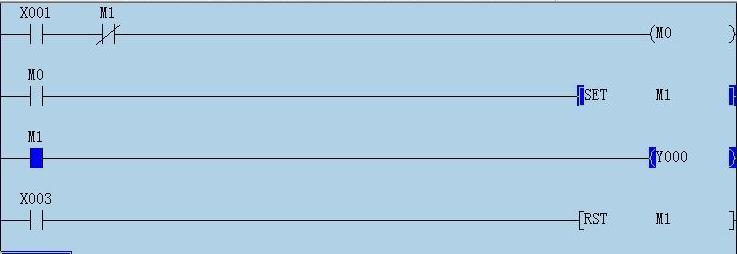

我一直沒有想明白這個程序是怎么工作的？
線圈M0是沒有動作的，那么觸點M0也不會閉合，M1就不應該有輸出。
可實際上M1控制的輸出繼電器還有是有輸出的？
一個很笨的問題~~~………………

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-04-16
查看雪花飄飄的主題 / 回貼

1樓發表于: 2008-02-23 19:40

只看該作者 | 小中大

樓主：應該是先復位后置位。
在我看來此程序沒有實質意義。和下面的程序工作性質一樣吧。

haichengwcj

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 220 點
下載積分: 770 分
在線時間: 6(小時)
注冊時間: 2007-08-24
最后登錄: 2020-01-03
查看haichengwcj的主題 / 回貼

2樓發表于: 2008-02-23 19:45

只看該作者 | 小中大

這就是一個單啟單停的程序x001是啟動，X003是停止

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

3樓發表于: 2008-02-23 20:03

只看該作者 | 小中大

圖片：

引用
引用第1樓雪花飄飄于2008-02-23 19:40發表的 :
樓主：應該是先復位后置位。
在我看來此程序沒有實質意義。和下面的程序工作性質一樣吧。 [attachment=5136]

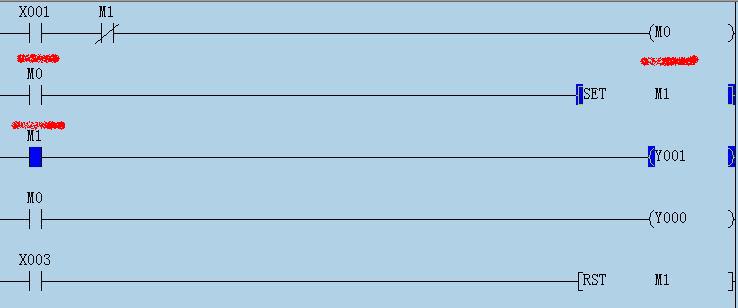

和你的程序是一樣的結果，這個我知道的。但是M0驅動的外部輸出Y000沒有動作，而M0驅動的置位M1，M1觸點驅動外部輸出Y001就有動作。
這又是怎么解釋呢？

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

gkljs2005

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 70 個
工控威望: 226 點
下載積分: 3100 分
在線時間: 164(小時)
注冊時間: 2007-11-25
最后登錄: 2025-04-11
查看gkljs2005的主題 / 回貼

4樓發表于: 2008-02-23 20:55

只看該作者 | 小中大

Y000不是沒有動作，只是動作了一個掃描周期。

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

5樓發表于: 2008-02-23 21:11

只看該作者 | 小中大

引用
引用第4樓gkljs2005于2008-02-23 20:55發表的 :
Y000不是沒有動作，只是動作了一個掃描周期。

也就是說Y000動作過了~~！

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 9013 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-03
查看cvlsam的主題 / 回貼

6樓發表于: 2008-02-23 21:14

只看該作者 | 小中大

引用
引用第4樓gkljs2005于2008-02-23 20:55發表的 :
Y000不是沒有動作，只是動作了一個掃描周期。

完全正確，Y0的確動作了一個掃描周期。

如果樓主將程序稍微做一下改動，就會發現這個結果了。

以上！

Good Luck！

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

7樓發表于: 2008-02-24 08:04

只看該作者 | 小中大

是不是可以這樣說：Y000在第一個掃描周期時是動作了，可在第二個掃描周期時Y000就又被“非”了，最終Y000在程序中有動作。對外部輸出因為滯后沒有表現出來。對不？

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

8樓發表于: 2008-02-24 08:31

只看該作者 | 小中大

圖片：

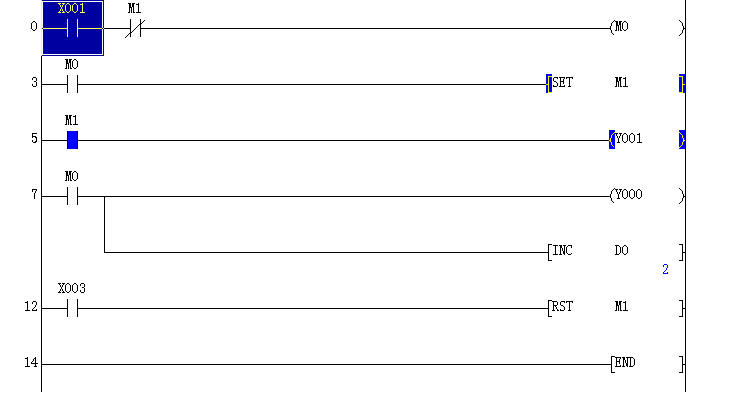

cvlsam說的很對，我試驗了一下。

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

9樓發表于: 2008-02-24 09:41

只看該作者 | 小中大

把原程序全傳出來看看。

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-04-16
查看雪花飄飄的主題 / 回貼

10樓發表于: 2008-02-24 17:17

只看該作者 | 小中大

樓主你在7樓的回答我想是對的。

zgx740725

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zgx740725的主題 / 回貼

11樓發表于: 2008-02-24 17:47

只看該作者 | 小中大

m1不是只接通一個掃描周期的, 這是啟保停的set語句寫法,x001啟動并由m1保持,x003停止,y1輸出.
m0是個脈沖信號,給m1置位. x003給m1復位.
