工控人家園 西門子工控論壇 請教一個二分頻程序

狼煙1986

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 595 分
在線時間: 1(小時)
注冊時間: 2011-10-17
最后登錄: 2015-12-29
查看狼煙1986的主題 / 回貼

樓主發表于: 2011-11-10 08:47

只看樓主 | 小中大

圖片：

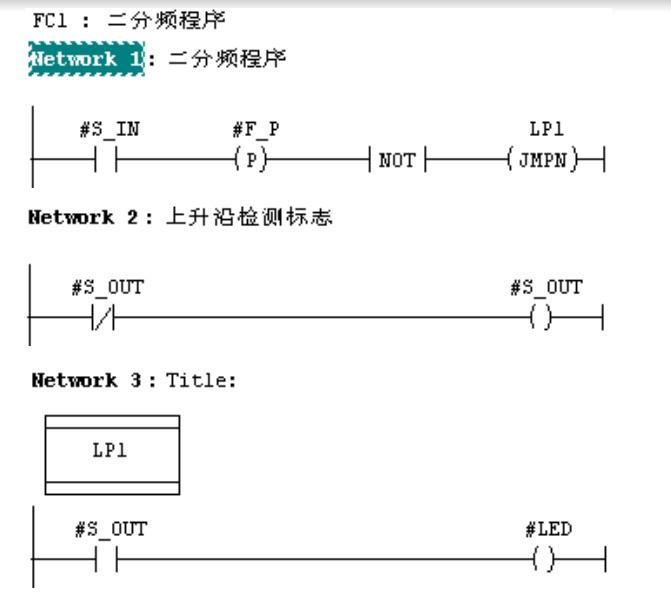

程序如圖：
一直沒有弄明白邏輯關系，特別是NetWork2中的，#S_OUT，在沒有#S_IN的電平變化的時候，NetWork2和NetWork3是順序執行的是吧？
也就是說，這兩條都要執行的？
另外，NetWork2中的，#S_OUT的狀態是一直邏輯狀態1，還是邏輯狀態0，在單獨進行NetWork2仿真中，這兩種情況都出現過
所以很頭大！

期待高人指點，不勝感激！

gaohongjin52

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gaohongjin52的主題 / 回貼

1樓發表于: 2011-11-23 12:46

只看該作者 | 小中大

#S_OUT開機得一次電，類似于初始化脈沖，以后就不得電了。

dangzhidong

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 105 點
下載積分: 598 分
在線時間: 28(小時)
注冊時間: 2010-12-20
最后登錄: 2025-04-15
查看dangzhidong的主題 / 回貼

2樓發表于: 2012-02-03 11:25

只看該作者 | 小中大

NET2就執行一次
