樓主發表于: 2011-12-26 09:38

只看樓主 | 小中大

雙啟控制一個氣缸按下兩個雙啟按鈕（按下兩個按鈕之間的時間差不能相差0.5S，超過0.5S后雙啟無效）線圈吸合，松開后線圈失電三菱FX1N plc

{笑傲江湖}

不斷進步，勇攀高峰！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 281 點
下載積分: 765 分
在線時間: 52(小時)
注冊時間: 2011-01-17
最后登錄: 2015-06-17
查看{笑傲江湖}的主題 / 回貼

1樓發表于: 2011-12-26 10:55

只看該作者 | 小中大

LD    X000
OR   X001
OUT T0 K5
LD    X000
AND X001
ANI T0
OUT Y0
END
試試看？

本帖最近評分記錄：

下載積分:+1(liubing3620)

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8803 分
在線時間: 9643(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-27
查看cvlsam的主題 / 回貼

2樓發表于: 2011-12-26 14:14

只看該作者 | 小中大

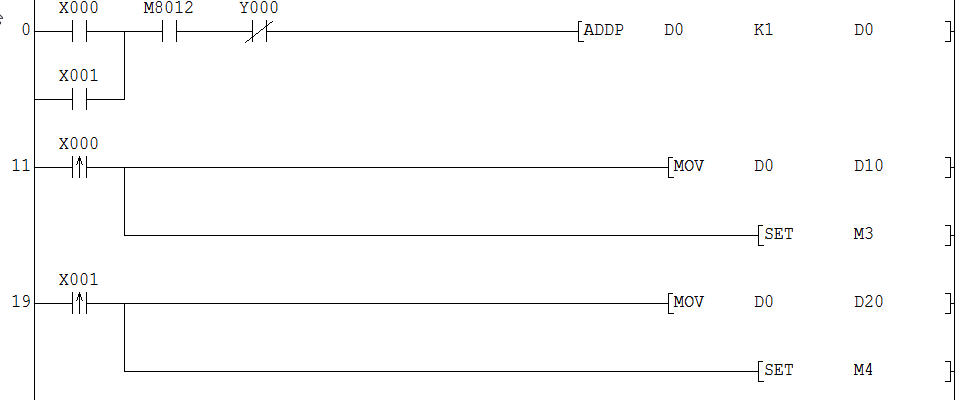

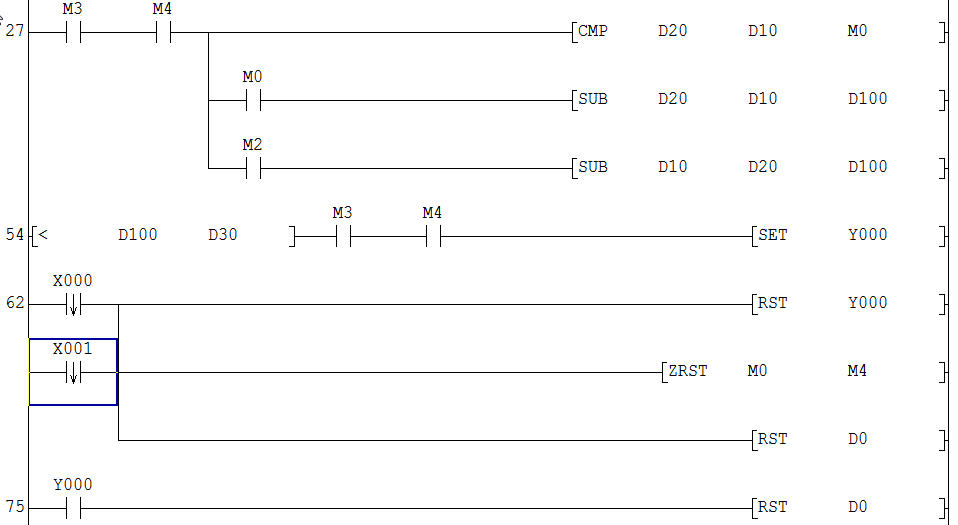

也許我想的太復雜了……

首先我建立了一個100MS的脈沖用于計時。
然后每一個開關動作被記錄。
最后將兩個開關的動作時間進行比較。

使用了M3，M4為了讓超時的操作必須恢復原有狀態。

為了使用模擬器可以模擬，我使用了一個寄存器放置，我最終的貼圖中沒有修正，不過如果能看懂的話，那么將寄存器修改為K5會非常容易。

Good Luck～

本帖最近評分記錄：

下載積分:+5(550374389) 熱心助人

下載積分:+2(liubing3620) 呵呵清楚& ..

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

3樓發表于: 2011-12-26 14:40

只看該作者 | 小中大

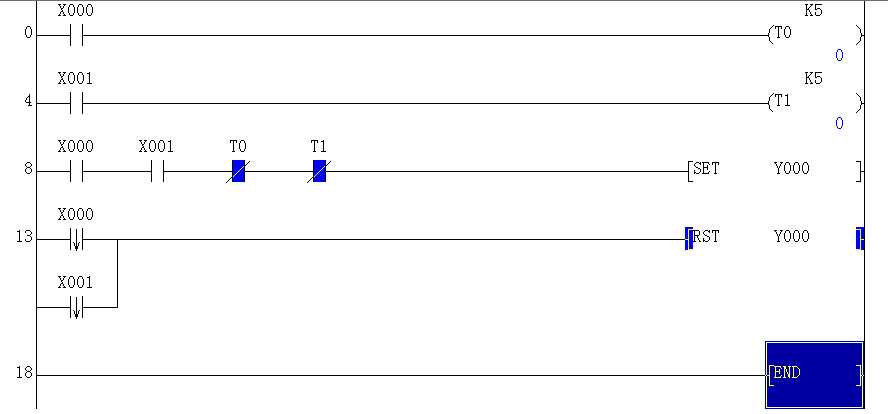

看這個行否，

本帖最近評分記錄：

下載積分:+5(550374389) 熱心助人

下載積分:+3(超級菜青蟲) 優秀文章

下載積分:+1(liubing3620)

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

4樓發表于: 2011-12-27 08:37

只看該作者 | 小中大

cvlsam 老大的程序極其嚴謹，王者風范啊！~

z871912053

人因夢想而偉大，機會永遠屬于那些有準備并立即行動的人！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 228 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2011-12-09
最后登錄: 2013-01-22
查看z871912053的主題 / 回貼

5樓發表于: 2011-12-27 12:27

只看該作者 | 小中大

勉強看懂，努力學習中……

浪人四號

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 304 點
下載積分: 657 分
在線時間: 95(小時)
注冊時間: 2007-10-29
最后登錄: 2024-11-15
查看浪人四號的主題 / 回貼

6樓發表于: 2012-03-04 16:27

只看該作者 | 小中大

都是高手！

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的主題 / 回貼

7樓發表于: 2012-03-04 22:41

只看該作者 | 小中大

引用
引用第2樓cvlsam于2011-12-26 14:14發表的 :
也許我想的太復雜了……

首先我建立了一個100MS的脈沖用于計時。
然后每一個開關動作被記錄。
最后將兩個開關的動作時間進行比較。
.......

cvlsam老大，這也太復雜了吧？？讓我等菜鳥看得頭都大了

771991598

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 136 點
下載積分: 1121 分
在線時間: 50(小時)
注冊時間: 2012-02-15
最后登錄: 2025-01-16
查看771991598的主題 / 回貼

8樓發表于: 2012-03-05 21:44

只看該作者 | 小中大

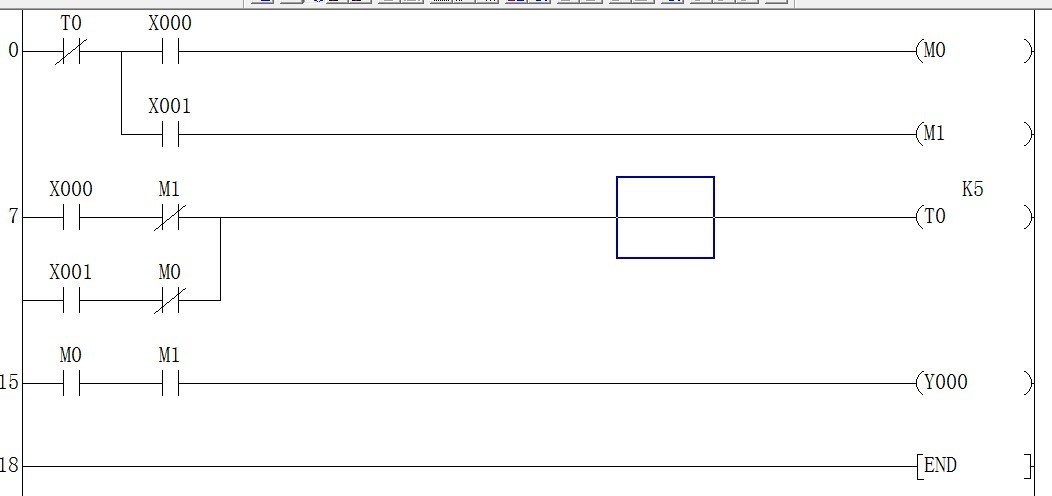

描述：看起來是否簡單點？
圖片：

這個是否可以？

zhouzikan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 235 點
下載積分: 5065 分
在線時間: 138(小時)
注冊時間: 2012-03-01
最后登錄: 2024-09-15
查看zhouzikan的主題 / 回貼

9樓發表于: 2012-03-05 23:06

只看該作者 | 小中大

這都搞不了，弄個DECO的指令搞搞
