樓主發表于: 2012-07-10 15:36

只看樓主 | 小中大

請問弟兄們，一個電位器可以控制兩臺變頻器同步嗎？變頻器是三菱D740的。已經搞定，用遙控功能

[ 此帖被我不是老板在2012-07-28 09:10重新編輯 ]

nyzeng

努力總會有回報的

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 113 個
工控威望: 267 點
下載積分: 4424 分
在線時間: 113(小時)
注冊時間: 2008-10-31
最后登錄: 2025-02-24
查看nyzeng的主題 / 回貼

1樓發表于: 2012-07-10 15:50

只看該作者 | 小中大

這樣做不好的，兩臺變頻器的信號電源共用了，還不如加兩個電位器或加信號轉換器，分配多組信號。

asdqwe

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 689 點
下載積分: 39668 分
在線時間: 1017(小時)
注冊時間: 2010-07-31
最后登錄: 2017-06-04
查看asdqwe的主題 / 回貼

2樓發表于: 2012-07-10 19:56

只看該作者 | 小中大

用電位器控制第一臺變頻器，然后用第一臺變頻器模擬量輸出（0-10v)輸給第二臺變頻器，這樣二臺變頻器輸入電壓一樣那輸出也就同步。

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1316 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 851(小時)
注冊時間: 2006-09-07
最后登錄: 2025-01-08
查看dl2006的主題 / 回貼

3樓發表于: 2012-07-10 21:01

只看該作者 | 小中大

完全可以，電位器采集一個變頻器模擬量電壓信號供給第二個變頻器。

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

zxrom

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 204 點
下載積分: 4150 分
在線時間: 28(小時)
注冊時間: 2012-02-25
最后登錄: 2017-06-30
查看zxrom的主題 / 回貼

4樓發表于: 2012-07-10 21:06

只看該作者 | 小中大

還可以用一種同軸的雙聯電位器，既不互相影響又可同步調節

學無止境

電氣從業者

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 519 個
工控威望: 611 點
下載積分: 648 分
在線時間: 1704(小時)
注冊時間: 2010-03-19
最后登錄: 2025-04-27
查看電氣從業者的主題 / 回貼

5樓發表于: 2012-07-10 21:17

只看該作者 | 小中大

4樓的朋友說的方法，我知到的，因為我做控制柜只放了一根3芯的線，后來才想起兩臺變頻器要同步，在放一根線就不好了，要全部拆開重新放線，太麻煩了，所以才來論壇來想想別的辦法。

電氣從業者

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 519 個
工控威望: 611 點
下載積分: 648 分
在線時間: 1704(小時)
注冊時間: 2010-03-19
最后登錄: 2025-04-27
查看電氣從業者的主題 / 回貼

6樓發表于: 2012-07-10 21:22

只看該作者 | 小中大

引用
引用第2樓asdqwe于2012-07-10 19:56發表的 :
用電位器控制第一臺變頻器，然后用第一臺變頻器模擬量輸出（0-10v)輸給第二臺變頻器，這樣二臺變頻器輸入電壓一樣那輸出也就同步。

請問你，是這樣接線嗎？第一臺的AM和5的腳接到第2臺的2和5腳嗎？參數要修改嗎？謝謝

asdqwe

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 689 點
下載積分: 39668 分
在線時間: 1017(小時)
注冊時間: 2010-07-31
最后登錄: 2017-06-04
查看asdqwe的主題 / 回貼

7樓發表于: 2012-07-11 08:53

只看該作者 | 小中大

圖片：

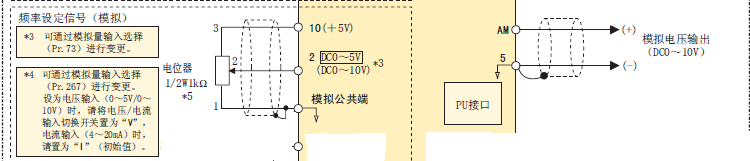

要的，把二臺模擬量輸入pr73設定為0或10還有請把電壓/電流開關轉換一下就可以了，模擬量輸出是固定的0-10v,按圖設置：

[ 此帖被asdqwe在2012-07-11 08:59重新編輯 ]

電氣從業者

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 519 個
工控威望: 611 點
下載積分: 648 分
在線時間: 1704(小時)
注冊時間: 2010-03-19
最后登錄: 2025-04-27
查看電氣從業者的主題 / 回貼

8樓發表于: 2012-07-11 12:01

只看該作者 | 小中大

第二臺接4和5，還是2和5呀？如果接2和5，那個電壓和電流就不用動了吧

asdqwe

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 689 點
下載積分: 39668 分
在線時間: 1017(小時)
注冊時間: 2010-07-31
最后登錄: 2017-06-04
查看asdqwe的主題 / 回貼

9樓發表于: 2012-07-11 12:55

只看該作者 | 小中大

圖片：

因為出廠默認設置是1(0-5v)把二臺變頻器模擬量輸入設置為（0-10v）也就是pr73設置為0(無可逆運行)或10(有可逆運行)，第一臺變頻器按圖接電位器（10 、2 、模擬公共端），把第一臺（AM 、5）輸出的（0-10V）接到第二臺2 、模擬公共端子上就可以了，注意正負極。也可以接4 、模擬公共端子，但要設置pr267設置為2（0-10V）并且把電壓/電流開關撥到v電壓。
