樓主發表于: 2013-01-16 11:53

只看樓主 | 小中大

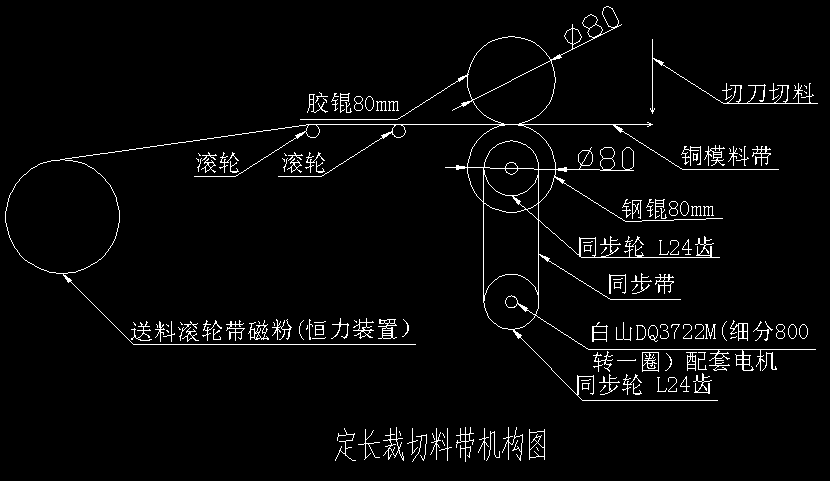

描述：裁切機構圖
圖片：

定長裁切料帶不夠精確（裁切10mm,相差有0.1-0.5mm)，是何原因？請大家幫忙一下

描述：三菱PLC程序
附件：

裁切程序.zip (13 K) 下載次數:262
網站提示: 請不要用迅雷下載附件，容易出錯

描述：信捷文本
附件：

外買裁大片機屏程.zip (2 K) 下載次數:194
網站提示: 請不要用迅雷下載附件，容易出錯

136236872

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 1073 分
在線時間: 21(小時)
注冊時間: 2013-01-03
最后登錄: 2013-01-25
查看136236872的主題 / 回貼

1樓發表于: 2013-01-16 11:59

只看該作者 | 小中大

額~~用步進還不準？以前做過用編碼普通電機變頻都在0.3以內

evanzheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 398 點
下載積分: 4276 分
在線時間: 186(小時)
注冊時間: 2010-02-27
最后登錄: 2025-04-18
查看evanzheng的主題 / 回貼

2樓發表于: 2013-01-16 12:30

只看該作者 | 小中大

奇怪了三菱PLC程序系統怎么發到OMRON里來了呵呵

szjiawangmj

天生我才必有用

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 14 個
工控威望: 644 點
下載積分: 1945 分
在線時間: 102(小時)
注冊時間: 2009-03-15
最后登錄: 2021-03-19
查看szjiawangmj的主題 / 回貼

3樓發表于: 2013-01-16 13:58

只看該作者 | 小中大

如果有規律性的不精確，可以進行補償，在程序里設計補償程序。

sunzhihaowy

級別: 略有小成

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 128 個
工控威望: 255 點
下載積分: 2085 分
在線時間: 22(小時)
注冊時間: 2013-01-02
最后登錄: 2020-03-29
查看sunzhihaowy的主題 / 回貼

4樓發表于: 2013-01-16 16:01

只看該作者 | 小中大

這個事裁什么的啊

試試就能行，掙掙就能贏！

li840806

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 170 點
下載積分: 594 分
在線時間: 184(小時)
注冊時間: 2010-07-13
最后登錄: 2024-10-16
查看li840806的主題 / 回貼

5樓發表于: 2013-01-16 16:09

只看該作者 | 小中大

我個人覺得是機械機構不合理，后面的張力電機肯定會影響送料的長短，卷筒越小，張力就越大，如果可以，后面再加一套放料輥輪，用光電控制直流電機

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8290 個
工控威望: 10424 點
下載積分: 21205 分
在線時間: 3082(小時)
注冊時間: 2007-03-01
最后登錄: 2025-04-24
查看guochunyi的主題 / 回貼

6樓發表于: 2013-01-16 19:46

只看該作者 | 小中大

應該是最初的送料滾輪影響了，你的料有沒有止逆裝置?

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1228 個
工控威望: 3499 點
下載積分: 4409 分
在線時間: 1983(小時)
注冊時間: 2008-02-17
最后登錄: 2025-04-23
查看kyy80的主題 / 回貼

7樓發表于: 2013-01-16 21:49

只看該作者 | 小中大

還是改機械吧。。。或是加裝編碼器。。。。。。

hollision

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 207 點
下載積分: 590 分
在線時間: 31(小時)
注冊時間: 2009-04-06
最后登錄: 2020-03-02
查看hollision的主題 / 回貼

8樓發表于: 2013-01-16 21:55

只看該作者 | 小中大

建議以下幾點供參考：
   1、重新理順你的程序，特別關于M8145的使用和DDRVI指令的使用的細節問題；
   2、步進電機的定位完成信號應寫到程序中，最好使用伺服電機驅動系統；
   3、制動與切刀之間的配合問題；
   4、參考網絡上有關這方面的例子。

      希望以上意見對你有所幫助。
