12樓發表于: 2021-10-09 10:19

只看該作者 | 小中大

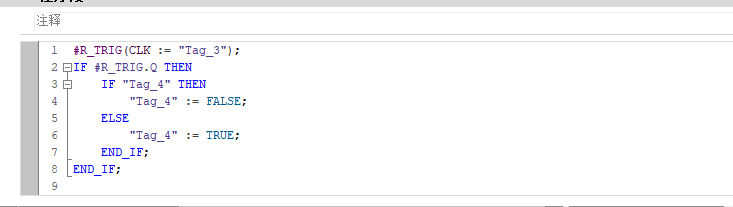

function "ALT" : Void

var_input

end_var

var_output

end_var

var_in_out
  IN : Bool;
  OUT : Bool;
end_var

var_temp

end_var

var constant

end_var

"R_TRIG_DB_3"(CLK := #IN);
if "R_TRIG_DB_3".Q then
    if #OUT then
        #OUT := FALSE;
        #IN := false;
        return;
    else
        #OUT := TRUE;
        #IN := false;
        return;
    end_if;
end_if;

holdkcxyz

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 4221 點
下載積分: 1001 分
在線時間: 290(小時)
注冊時間: 2018-11-07
最后登錄: 2025-04-24
查看holdkcxyz的主題 / 回貼

13樓發表于: 2021-10-09 11:09

只看該作者 | 小中大

在完全初始化時，故障復位時，正常復位時，正常運行時......都要考慮全面,慎用交替輸出.

shcaoxianyon

你的觀望俺的希望

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 821 個
工控威望: 1157 點
下載積分: 4229 分
在線時間: 403(小時)
注冊時間: 2009-03-24
最后登錄: 2025-05-02
查看shcaoxianyon的主題 / 回貼

14樓發表于: 2021-10-10 05:46

只看該作者 | 小中大

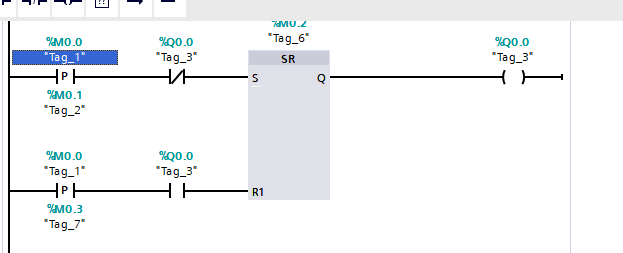

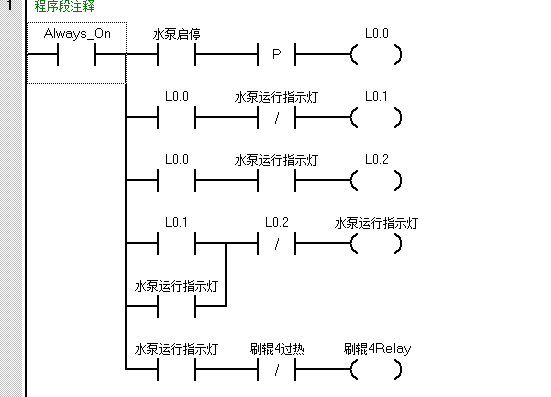

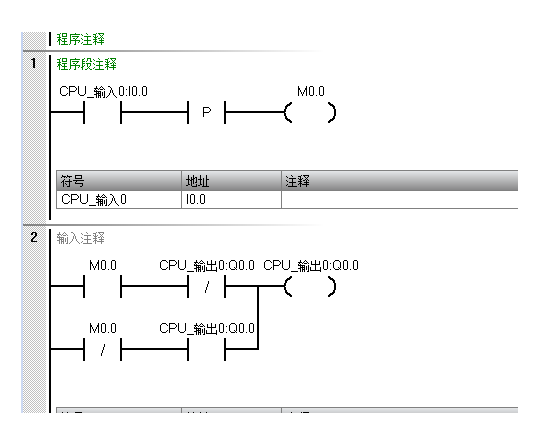

圖片：

按照這個來就可以了

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2556 個
工控威望: 7177 點
下載積分: 8112 分
在線時間: 397(小時)
注冊時間: 2006-09-27
最后登錄: 2025-05-03
查看ytzidonghua的主題 / 回貼

15樓發表于: 2021-10-10 09:41

只看該作者 | 小中大

三菱之類的一個ALT指令
西門子沒有計數比較等等很多方法。
