控制步進電機，怎么把發的脈沖轉換成行走距離

xjynzlp

你關注我一時我關注你一世

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 598 個
工控威望: 650 點
下載積分: 2294 分
在線時間: 1841(小時)
注冊時間: 2010-07-25
最后登錄: 2025-04-23
查看xjynzlp的主題 / 回貼

1樓發表于: 2014-10-08 08:50

只看該作者 | 小中大

這個問題你可以查看我的另一解答 http://www.bizsrc.cn/read.php?tid=1462296&page=1#1591099 記著我是新疆的工控工程師，下面有我的聯系方式。

聯系QQ360684677 群3142373 公眾微信毅力工控

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1718 個
工控威望: 5540 點
下載積分: 24630 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2025-03-31
查看yamqq的主題 / 回貼

2樓發表于: 2014-10-08 08:54

只看該作者 | 小中大

看步距角和細分。

這個人很懶，什么也沒有留下！

caizebin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 267 點
下載積分: 2293 分
在線時間: 137(小時)
注冊時間: 2014-07-02
最后登錄: 2024-08-05
查看caizebin的主題 / 回貼

3樓發表于: 2014-10-08 15:43

只看該作者 | 小中大

怎么用程序實現出來，把發的脈沖轉換成行走距離

huangyong8

知識改變未來

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 35 個
工控威望: 246 點
下載積分: 1424 分
在線時間: 29(小時)
注冊時間: 2014-07-24
最后登錄: 2015-08-07
查看huangyong8的主題 / 回貼

4樓發表于: 2014-10-08 22:02

只看該作者 | 小中大

不太明白樓主的意思，樓主是想看電機當先位置嗎，

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 952 個
工控威望: 3031 點
下載積分: 3288 分
在線時間: 204(小時)
注冊時間: 2010-02-05
最后登錄: 2025-04-15
查看靜芳的主題 / 回貼

5樓發表于: 2014-10-08 22:15

只看該作者 | 小中大

線性轉換一下就好了。

714675398

做事心態最重要

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 212 點
下載積分: 2446 分
在線時間: 86(小時)
注冊時間: 2010-08-20
最后登錄: 2020-07-31
查看714675398的主題 / 回貼

6樓發表于: 2014-10-09 16:01

只看該作者 | 小中大

角速度*直徑=線速度

15201995539

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 267 點
下載積分: 619 分
在線時間: 122(小時)
注冊時間: 2013-05-22
最后登錄: 2024-04-28
查看15201995539的主題 / 回貼

7樓發表于: 2014-10-13 23:52

只看該作者 | 小中大

設定距離*每一轉的脈沖/每一轉走的距離=需要脈沖數

[ 此帖被15201995539在2014-10-17 20:17重新編輯 ]

l0331g

隨緣...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 371 點
下載積分: 7323 分
在線時間: 205(小時)
注冊時間: 2011-03-31
最后登錄: 2024-07-04
查看l0331g的主題 / 回貼

8樓發表于: 2014-10-14 00:17

只看該作者 | 小中大

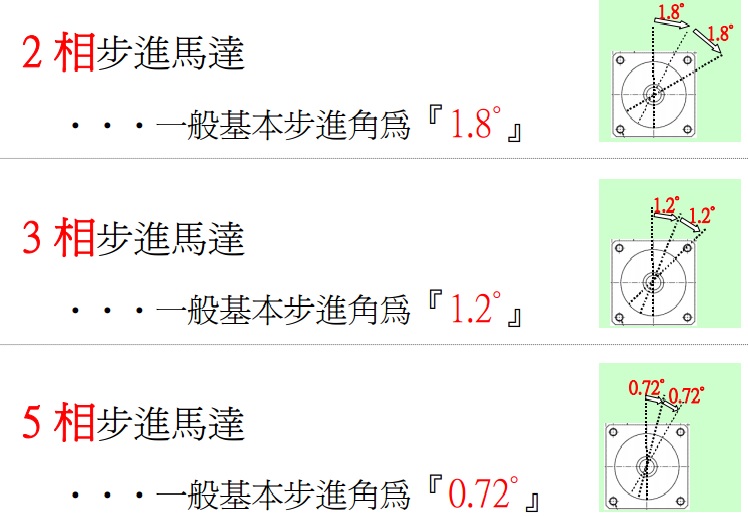

2相步進一個信號1.8度,360/1.8=200,200個信號走一圈,絲桿選用一圈2.00mm 一個信號=0.01mm
3相步進一個信號1.2度,360/1.2=300,300個信號走一圈,絲桿選用一圈3.00mm 一個信號=0.01mm
5相步進一個信號0.72度,360/0.72=500,500個信號走一圈,絲桿選用一圈5.00mm 一個信號=0.01mm
用步進限制較多,絲桿匹配錯誤經度配不出來,不像伺服電子齒輪比分割較細

本帖最近評分記錄：

下載積分:+1(liudongtian) 熱心助人！

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的主題 / 回貼

9樓發表于: 2014-10-14 08:19

只看該作者 | 小中大

看步距角和細分和傳動比
